Parameterbeschreibung
Beispiel 3:
Variabler Wert = Sollwert, Bereich = Min. Sollw. - Max.
Sollw.
Für Ausgang benötigter Bereich = min. Sollwert (0 %)–max.
Sollwert (100 %), 0–10 mA.
Bei minimalem Sollwert wird ein Ausgangssignal von 0
3 3
oder 4 mA benötigt. Stellen Parameter 6-51 Kl. 42, Ausgang
min. Skalierung auf 0 %.
Bei maximalem Sollwert (100 % des Bereichs) wird ein
Ausgangssignal von 10 mA benötigt. Stellen Sie den Wert
Parameter 6-52 Kl. 42, Ausgang max. Skalierung auf 200%.
(20 mA/10 mA x 100%=200%).
20 mA
10 mA
0/4 mA
0%
Min ref

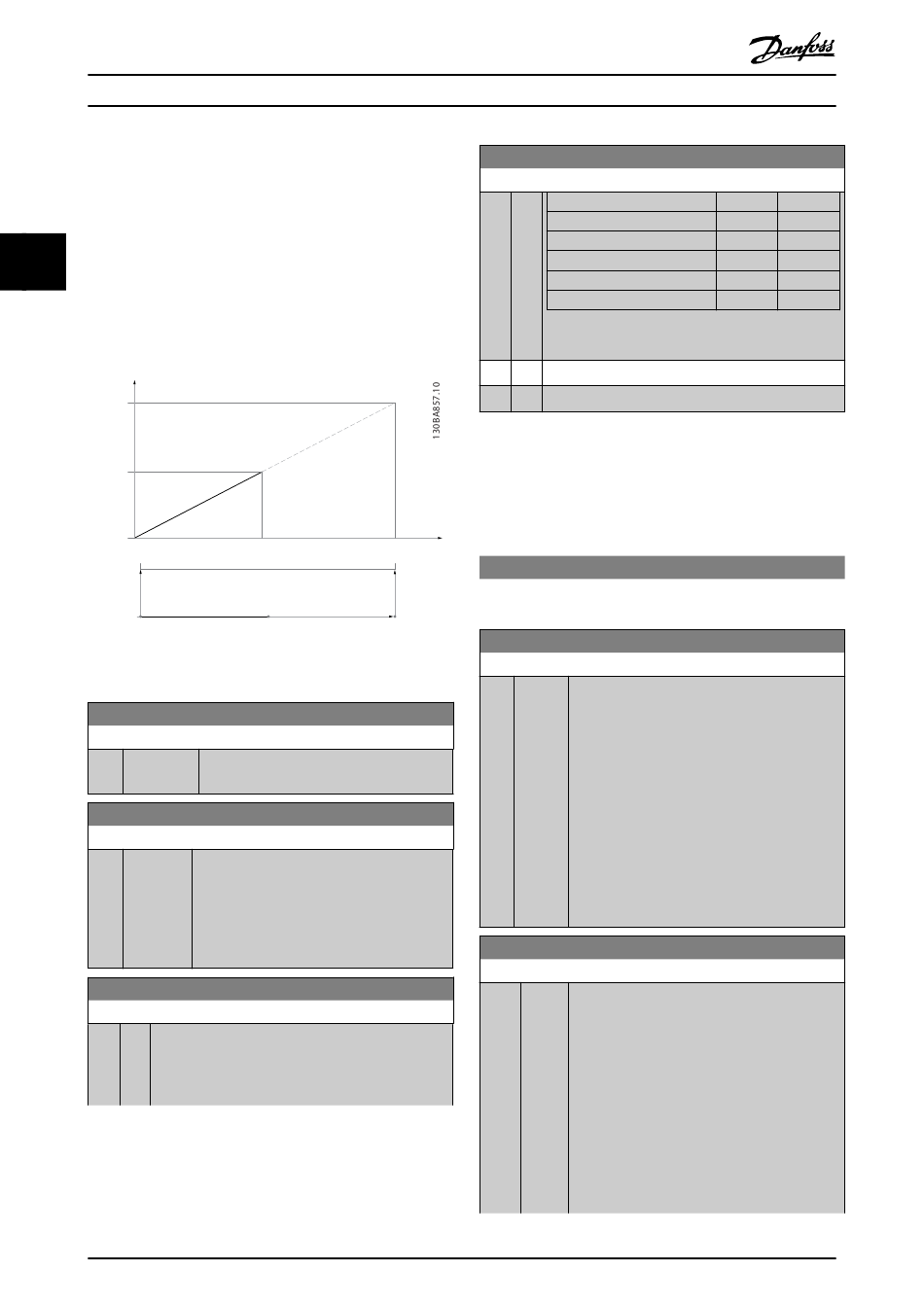

Abbildung 3.39 Beispiel 3
6-53 Kl. 42, Wert bei Bussteuerung
Range:
0 % [0 - 100 %] Hält bei Bussteuerung das Niveau von
*
6-54 Kl. 42, Wert bei Bus-Timeout
Range:
0 % [0 -
*
100 %]
6-55 Analogausgangsfilter
Option: Funktion:
Bei den folgenden Anzeigeparametern aus der
Auswahl in Parameter 6-50 Klemme 42 Analogausgang
ist ein Filter gewählt, wenn Parameter 6-55 Analogaus-
gangsfilter eingeschaltet ist.
106
VLT
100%
Max ref Max ref X 20/10
Funktion:
Ausgang 42.
Funktion:
Hält das voreingestellte Niveau von Ausgang
42.
Wenn Sie in Parameter 6-50 Klemme 42 Analog-
ausgang eine Timeout-Funktion wählen, wird
der Ausgang bei einem Feldbus-Timeout auf
dieses Niveau voreingestellt.
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
®
AQUA Drive FC 202
6-55 Analogausgangsfilter
Option:
[0] Aus Filter aus.
*
[1] Ein Filter ein.
3.8.7 6-6* Analogausgang X30/8
Analogausgänge sind Stromausgänge: 0/4–20 mA. Die
Masseklemme (Klemme X30/8) ist für den analogen
Masseanschluss identisch und weist dasselbe elektrische
Potential auf. Die Auflösung am Analogausgang ist 12 Bit.
200%
6-60 Klemme X30/8 Analogausgang
Gleiche Optionen und Funktionen wie Parameter 6-50 Klemme 42
Analogausgang.
6-61 Kl. X30/8, Ausgang min. Skalierung
Range:
0 % [0 -
*
200 %]
6-62 Kl. X30/8, Ausgang max. Skalierung
Range:
100 [0 -
% 200 %]
*
Funktion:
Auswahl 0–20 mA
Motorstrom (0–I )
max
Drehmomentgrenze (0–T )
lim
Nenndrehmoment (0–T )
nom
Leistung (0–P )
nom
Drehzahl (0–Speed )
max
Tabelle 3.19 Anzeigeparameter
Funktion:
Skaliert den min. Ausgang des ausgewählten
Analogsignals an Klemme X30/8. Dieser
Parameter skaliert den Mindestwert in Prozent
des maximalen Signalpegels. Geben Sie zum
Beispiel den Wert 25 % ein, wenn der Ausgang
bei 25 % des maximalen Ausgangswert 0 mA
betragen soll. Skalierungswerte bis zu 100 %
können die entsprechende Einstellung in
Parameter 6-62 Kl. X30/8, Ausgang max. Skalierung
nicht überschreiten.
Dieser Parameter ist aktiv, wenn das VLT
Universal-E/A-Optionsmodul MCB 101 im
Frequenzumrichter installiert ist.
Funktion:
Skaliert den max. Ausgang des ausgewählten
Analogsignals an Klemme X30/8. Stellen Sie den
Wert auf Maximalwert des Stromsignalausgangs
ein. Sie können den Ausgang so skalieren, dass
beim Skalenendwert ein Strom unter 20 mA bzw.
bei einem Ausgang von unter 100 % des
maximalen Signalwerts 20 mA erzielt werden.
Sollen die 20 mA Ausgangsstrom bereits bei 0 bis
100 % des Signalwertes erreicht werden, ist der
prozentuale Wert direkt einzugeben, d. h. 50 % =
20 mA. Wenn bei maximalem Signal (100 %) ein
kleinerer Strom mit einem Wert zwischen 4 und
4–20 mA
[103] [133]
[104] [134]
[105] [135]
[106] [136]
[107] [137]
®
