Parameterbeschreibung
Leistung und Strom können den Nennwert überschreiten,
aber diese Registrierungen werden im Zähler 90 – 100 %
(MAX) eingeschlossen.
Relativer Wert
Betriebsvariable
3 3
%
100
90
80
70
60
50
40
30
20
10

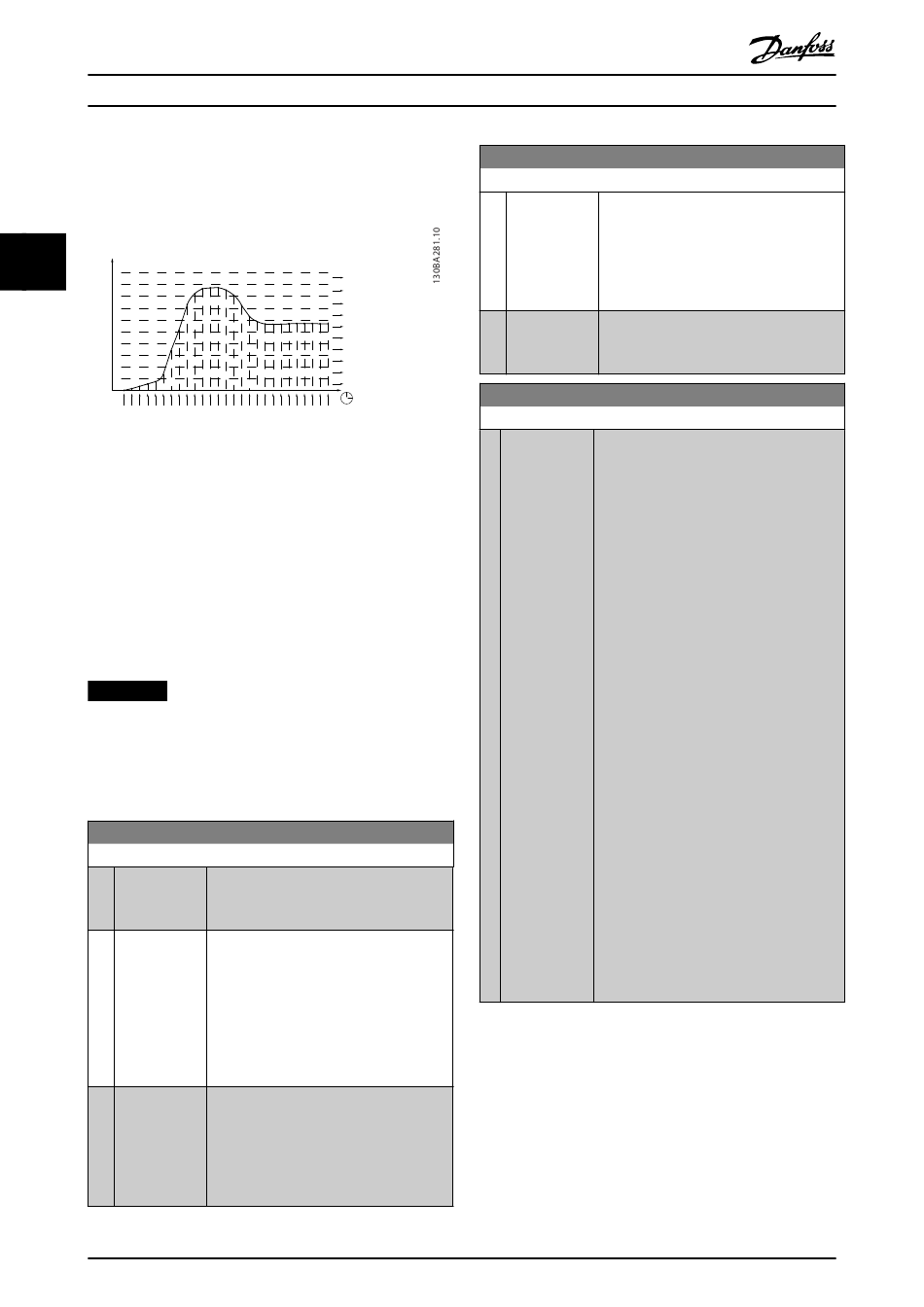

Abbildung 3.77 Zeit und Relativwerte
Einmal pro Sekunde wird der Wert der gewählten Betriebs-
variable registriert. Wurde ein Wert registriert, der 13 %
entspricht, wird der Zähler 10 - <20 % mit dem Wert 1
aktualisiert. Bleibt der Wert 10 s lang bei 13 %, wird 10
zum Zählerwert hinzuaddiert.
Den Inhalt des Zählers können Sie als Balken am LCP
anzeigen. Wählen Sie Quick-Menü⇒Protokolle: Trenddar-
stellung Kont. BIN Daten/Trenddarstellung Zeitablauf BIN
Daten/Trenddarstellung Vergleich.
HINWEIS
Die Zähler beginnen bei Netz-Ein des Frequenzum-
richters mit dem Zählen. Durch Aus- und Einschalten
kurz nach einem Reset werden die Zähler auf Null
gesetzt. EEPROM-Datenwerte werden stündlich
aktualisiert.
23-60 Trendvariable
Option:
[0] Leistung [kW]
[1] Strom [A]
214
®
VLT AQUA Drive FC 202
Zähler 9: +0
Zähler 8: +6
Zähler 7: +2
Zähler 6: +1
Zähler 5: +11
Zähler 4: +0
Zähler 3: +1
Zähler 2: +0
Zähler 1: +1
Zähler 0: +5
Funktion:
Wählen Sie die erforderliche Betriebsva-
riable, die für die Trenddarstellung
überwacht werden soll.
Leistung am Motor. Der Sollwert des
Relativwerts entspricht der in
Parameter 1-20 Motornennleistung [kW] oder
Parameter 1-21 Motornennleistung [PS]
programmierten Motornennleistung. Den
Istwert können Sie in
Parameter 16-10 Leistung [kW] oder
Parameter 16-11 Leistung [PS] ablesen.
Ausgangsstrom zum Motor. Der Sollwert
des Relativwerts entspricht dem in
Parameter 1-24 Motornennstrom program-
mierten Motornennstrom. Den Istwert
können Sie in Parameter 16-14 Motorstrom
ablesen.
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
23-60 Trendvariable
Option: Funktion:
[2] Frequenz [Hz] Ausgangsfrequenz zum Motor. Der Sollwert
des Relativwerts entspricht der in
*
Parameter 4-14 Max Frequenz [Hz] program-
mierten maximalen Ausgangsfrequenz. Den
Istwert können Sie in
Parameter 16-13 Frequenz ablesen.
[3] Motordrehzahl Der Sollwert des Relativwerts entspricht der
[UPM] in Parameter 4-13 Max. Drehzahl [UPM]
programmierten maximalen Motordrehzahl.
23-61 Kontinuierliche BIN Daten
Range: Funktion:
0 [0 - Array mit 10 Elementen ([0]-[9] unter der
*
4294967295 ] Parameternummer im Display). Drücken Sie
[OK] und gehen Sie mithilfe der Tasten [
▼
und [ ] von Element zu Element.
10 Zähler mit der Ereignisfrequenz für die
überwachte Betriebsvariable, sortiert nach
den folgenden Intervallen:
•
Zähler [0]: 0–<10%.
•
Zähler [1]: 10–<20%.
•
Zähler [2]. 20 – <30 %.
•
Zähler [3]: 30–<40%.
•
Zähler [4]: 40–<50%.
•
Zähler [5]: 50–<60%.
•
Zähler [6]. 60 – <70 %.
•
Zähler [7]: 70–<80%.
•
Zähler [8]. 80 – <90 %.
•
Zähler [9]: 90 bis <100 % oder
Maximum.
Die obigen minimalen Grenzwerte für die
Intervalle sind die Standardgrenzwerte. Diese
können Sie in Parameter 23-65 Minimaler Bin-
Wert ändern.
Die Zählung beginnt beim ersten Netz-Ein
des Frequenzumrichters. Sie können alle
Zähler in Parameter 23-66 Reset Kontinu-
ierliche Bin-Daten auf 0 zurücksetzen.
▲
]
