Parameterbeschreibung
HINWEIS
Vor der Einstellung der PI-Reglerparameter müssen Sie
die No-Flow-Anpassung ausführen.
3 3

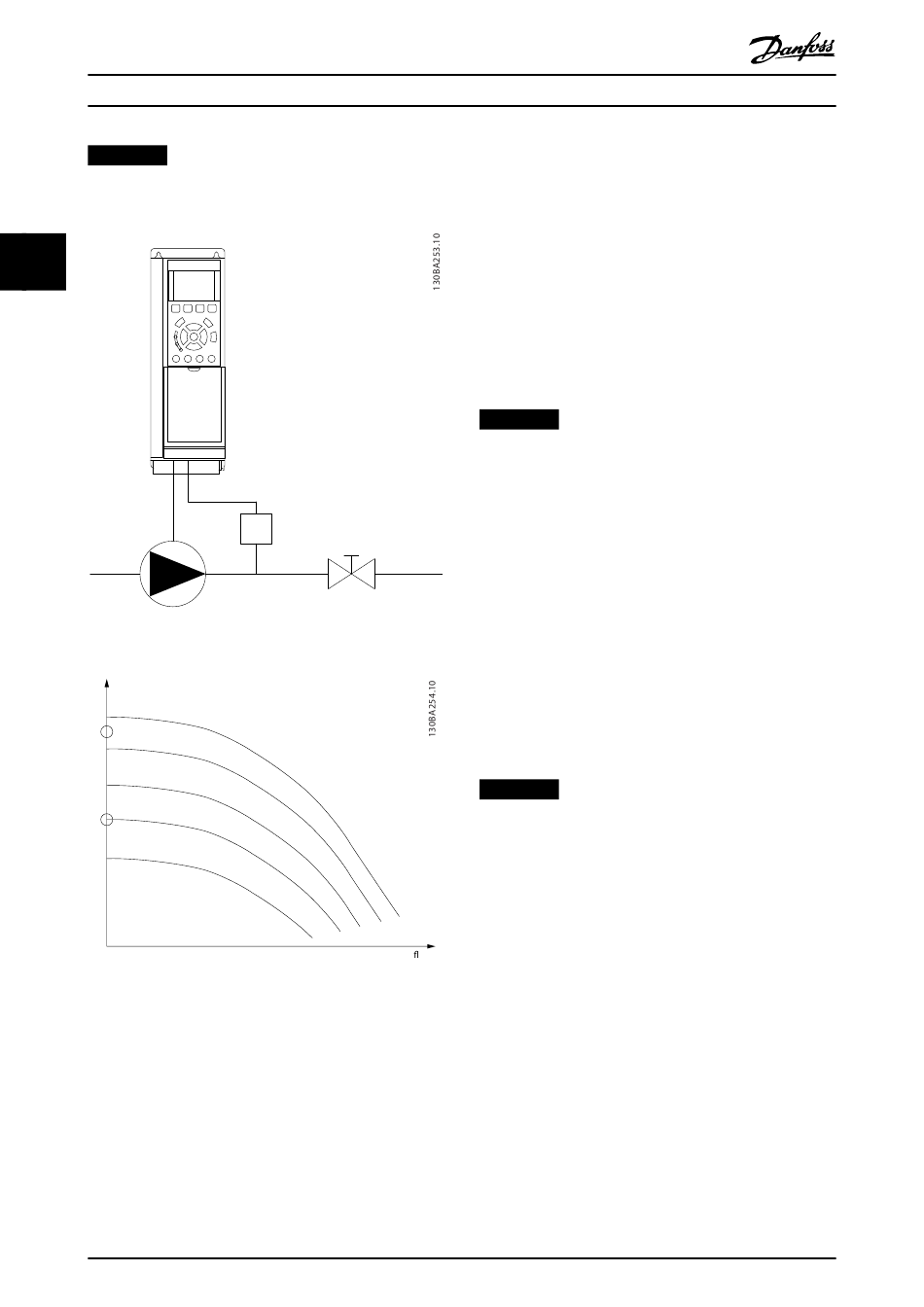

Abbildung 3.64 Schema zur No-Flow-Erkennung
Druckhöhe
1
2
Abbildung 3.65 Diagramm zur No-Flow-Erkennung
Die No-Flow-Erkennung basiert auf der Messung von
Drehzahl und Leistung. Der Frequenzumrichter berechnet
für eine bestimmte Drehzahl die Leistung bei fehlendem
Durchfluss.
Dieser Zusammenhang basiert auf der Einstellung von 2
Drehzahlen mit zugehöriger Leistung bei fehlendem
Durchfluss. Durch Überwachung der Leistung können
Bedingungen, in denen kein Durchfluss vorliegt, in
Systemen mit schwankendem Saugdruck oder bei einer
192
FC
P
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
®
VLT AQUA Drive FC 202
flachen Pumpenkurve im niedrigen Drehzahlbereich
erkannt werden.
Führen Sie eine Messung der Leistung mit ca. 50 und 85 %
der maximalen Drehzahl bei geschlossenem Ventil durch.
Sie können die Daten in Parametergruppe 22-3* No-Flow
Leistungsanpassung programmieren. Sie können auch ein
Parameter 22-20 Leistung tief Autokonfig. ausführen, die den
Inbetriebnahmevorgang automatisch ausführt und auch
die gemessenen Daten automatisch speichert. Bei der
Autokonfiguration müssen Sie den Frequenzumrichter in
Parameter 1-00 Regelverfahren auf [0] Drehzahlsteuerung
einstellen (siehe Parametergruppe 22-3* No-Flow Leistungs-
anpassung).
HINWEIS
Wenn Sie den integrierten PI-Regler verwenden, müssen
Sie die No-Flow-Leistungsanpassung vor Programmieren
der PI-Reglerparameter ausführen.
Erfassung Drehzahl tief
„Erfassung Drehzahl tief" sendet ein Signal, wenn der
Motor mit der minimalen Drehzahl aus Parameter 4-11 Min.
Drehzahl [UPM] oder Parameter 4-12 Min. Frequenz [Hz]
läuft. Die Aktionen sind die gleichen wie bei der Erfassung
des fehlenden Durchflusses (individuelle Auswahl nicht
möglich).
Die Verwendung der niedrigen Drehzahlerfassung ist nicht
auf Anlagen beschränkt, in denen kein Durchfluss vorliegt.
Sie können diese in jeder Anlage anwenden, in der bei
Betrieb mit Mindestdrehzahl der Motor angehalten werden
kann, bis die Last eine höhere Drehzahl erfordert. Dies
kann beispielsweise bei Anlagen mit Lüftern und
Kompressoren der Fall sein.
HINWEIS
Stellen Sie in Pumpenanlagen sicher, dass die Mindest-
drehzahl in Parameter 4-11 Min. Drehzahl [UPM] oder
Parameter 4-12 Min. Frequenz [Hz] hoch genug zur
Erfassung eingestellt wurde, da die Pumpe selbst bei
geschlossenen Ventilen mit einer ziemlich großen
Drehzahl laufen kann.
Trockenlauferkennung
Durch uss
Sie können die No Flow-Erkennung ebenfalls zur
Erkennung des Trockenlaufs der Pumpe nutzen (niedrige
Leistungsaufnahme und hohe Drehzahl). Diese können Sie
mit integriertem PI-Regler und einem externen PI-Regler
verwenden.
Ein Trockenlaufsignal wird unter folgenden Bedingungen
ausgegeben:
•
•
Die Leistungsaufnahme liegt unter der No-Flow-
Leistungskurve.
die Pumpe läuft bei Drehzahlsteuerung mit
maximaler Drehzahl oder maximalem Sollwert (je
nachdem, was niedriger ist).
