Einführung
1 1

1.9 Elektrische Verdrahtung

1.9.1 Elektrische Verdrahtung – Steuerleitungen
3-phase
power
input
DC bus
+10 V DC
0-10 V DC
0/4-20 mA
0-10 V DC
0/4-20 mA

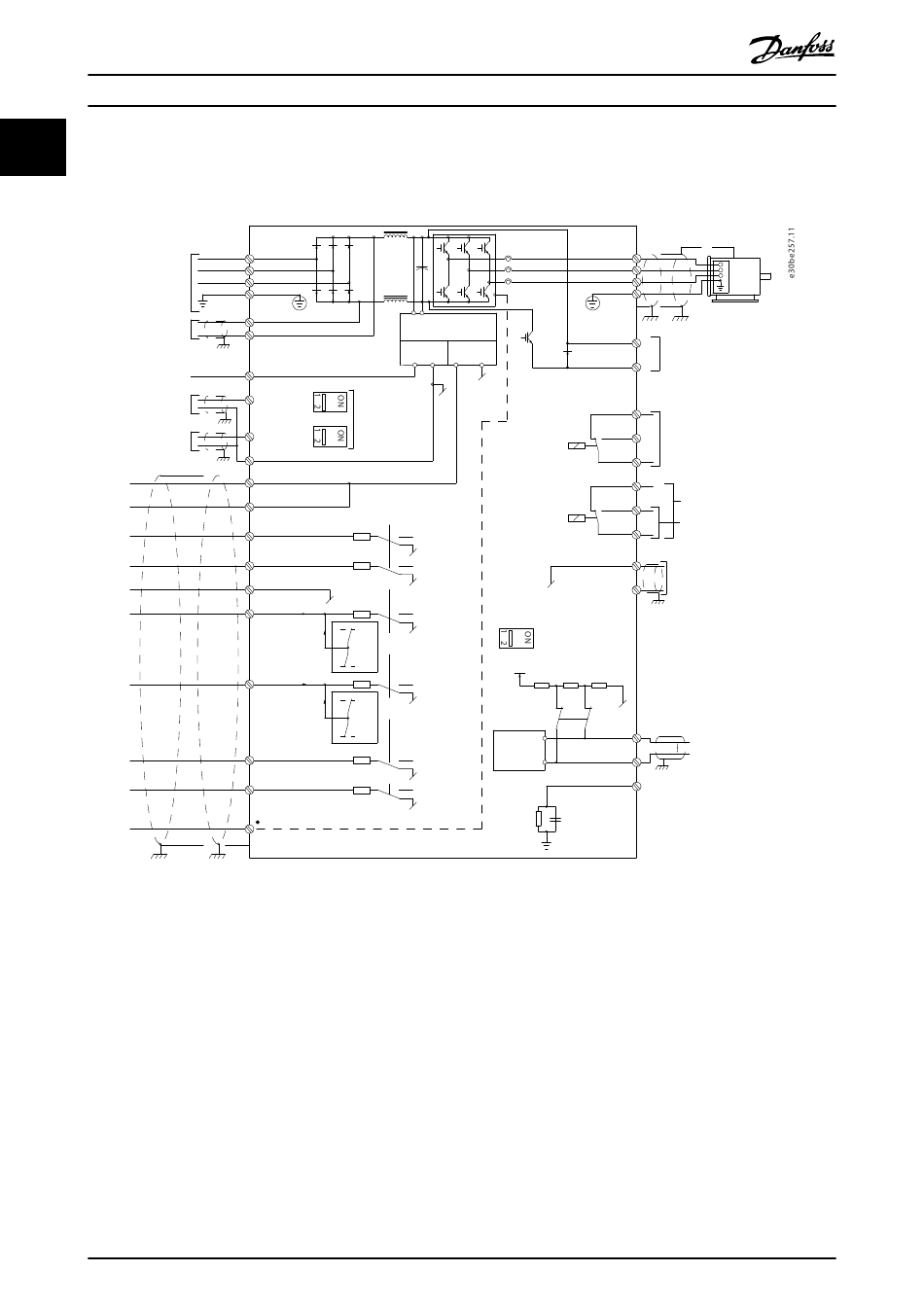

Abbildung 1.2 Anschlussdiagramm des Grundgeräts
A = analog, D = digital
Klemme 37 wird für die Funktion Sicherer Stopp genutzt. Installationsanweisungen zu Sicherer Stopp (Safe Torque Off =
STO) finden Sie im Produkthandbuch zu Sicherer Stopp für den VLT
* Klemme 37 ist nicht Teil von FC 202 , sie kann wenn nötig konfiguriert, aber nicht nachgerüstet werden. Relais 2 und
Klemme 29 haben im VLT
Lange Steuerleitungen und Analogsignale können in seltenen Fällen (und je nach Installation) zu Brummschleifen mit
50/60 Hz aufgrund von Störungen durch Netzkabel führen.
In diesem Fall kann es erforderlich sein, die Abschirmung zu trennen oder einen 100-nF-Kondensator zwischen Abschirmung
und Gehäuse einzubauen.
Schließen Sie die Digital- und Analogein- und -ausgänge getrennt nach Signalart an die Bezugspotenziale (Klemmen 20, 55,
39) an, um Fehlerströme auf dem Massepotenzial zu verhindern. Zum Beispiel kann durch Schalten am Digitaleingang das
Analogeingangssignal gestört werden.
10
®
VLT AQUA Drive FC 202
91 (L1)
92 (L2)
93 (L3)
95
PE
88 (-)
power supply
89 (+)
15 mA
50 (+10 V OUT)
+
S201
53 (A IN)
ON=0-20 mA
S202
OFF=0-10 V
54 (A IN)
55 (COM A IN)
12 (+24 V OUT)
13 (+24 V OUT)
P 5-00
18 (D IN)
19 (D IN)
20 (COM D IN)
27 (D IN/OUT)
24V
0V
29
(D IN/OUT)
24V
0V
32 (D IN)
33 (D IN)
*
37 (D IN)
®
AQUA Drive FC 202 keine Funktion.
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
Switch mode
24 V DC
200 mA
- + -
24 V (NPN)
0 V (PNP)
24 V (NPN)
(COM A OUT) 39
0 V (PNP)
(A OUT) 42
24 V (NPN)
S801
0 V (PNP)
ON=Terminated
OFF=Open
5V
24 V (NPN)
0 V (PNP)
S801
RS485
(P RS485) 68
Interface
24 V (NPN)
(N RS485) 69
0 V (PNP)
24 V (NPN)
(COM RS485) 61
0 V (PNP)
®
Frequency Converters.
(U) 96
(V) 97
(W) 98
(PE) 99
Motor
(R+) 82
Brake
resistor
(R-) 81
relay1
03
240 V AC, 2 A
02
01
relay2
06
240 V AC, 2 A
05
400 V AC, 2 A
04
Analog output
0/4-20 mA
0 V
RS485
(PNP) = Source
(NPN) = Sink
MG20OB03
