Parameterbeschreibung
Verwenden Sie die Zoomfunktion, um sich auf die letzten
250 ms vor dem Fehler zu konzentrieren. Siehe
Abbildung 3.58.

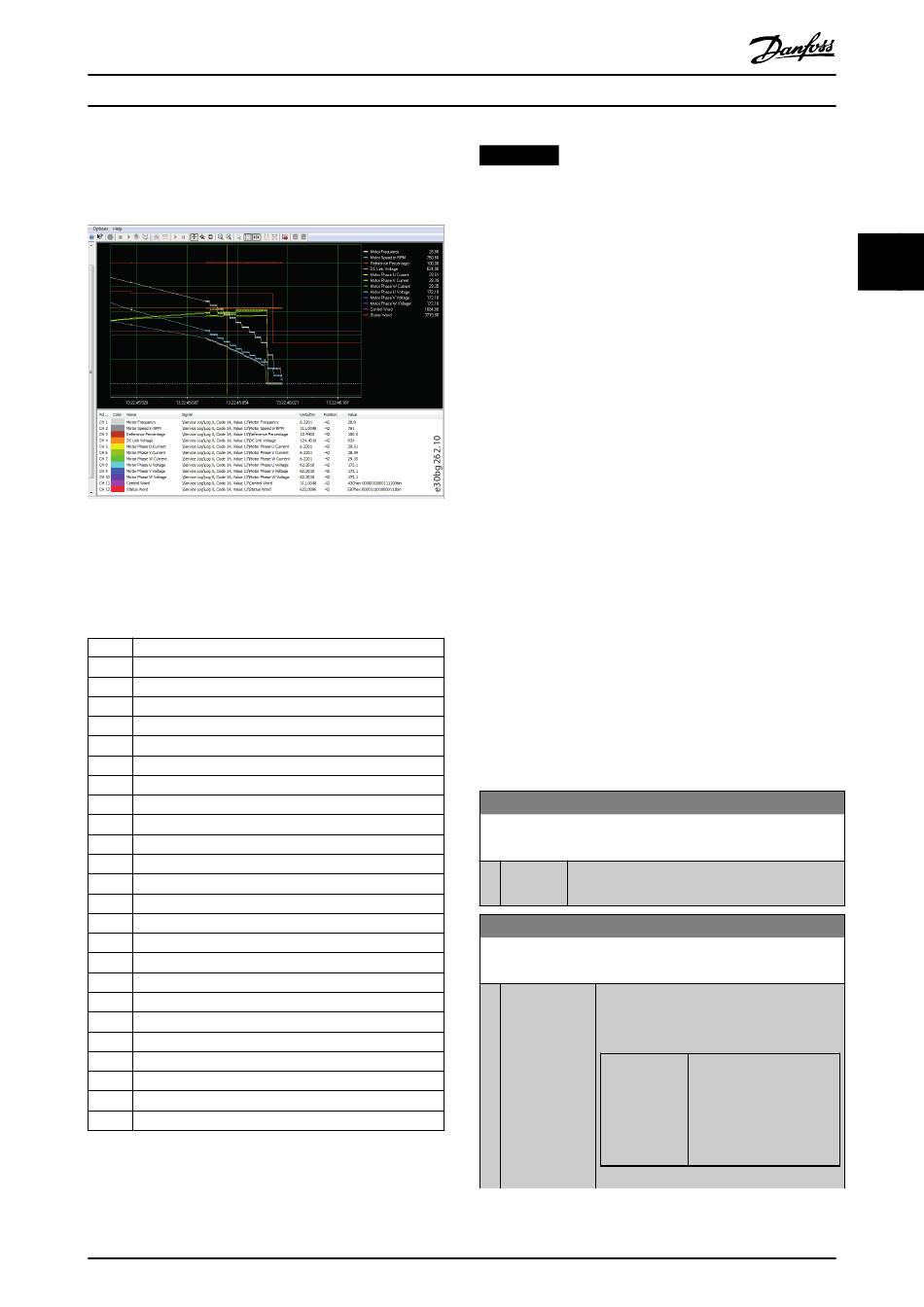

Abbildung 3.58 Detaillierte Serviceprotokollansicht, 250 ms
3.14.6 Alarme, die eine
Serviceprotokollaufzeichnung
auslösen
# Alarmtitel
4 Netzunsymm.
5 DC-hoch
6 DC-niedrig
7 DC-Übersp.
8 DC-Untersp.
9 WR-Überlast
10 Motortemp.ETR
12 Moment.grenze
13 Überstrom
14 Erdschluss
16 Kurzschluss
18 Start failed
25 Bremswiderst.
26 Bremswid.kW
27 Bremse IGBT
28 Bremstest
30 U-Phasenfehler
31 V-Phasenfehler
32 W-Phasenfehler
36 Netzausfall
37 Netzphasenunsymmetrie
44 Erdschluss AL44
45 Erdschluss 2
59 Stromgrenze
Tabelle 3.24 Alarme, die eine Serviceprotokollaufzeichnung
auslösen
MG20OB03
Programmierhandbuch
HINWEIS
Wenn ein Alarm zwei Zustände hat (Warnung/Alarm),
löst er nur bei Eintritt des Alarmzustands eine Service-
protokollaufzeichnung aus.

3.14.7 15-2* Protokollierung

Diese Parametergruppe zeigt über die Arrayparameter bis
zu 50 protokollierte Dateneinträge an. Die Daten werden
bei jedem Ereignis protokolliert (nicht zu verwechseln mit
SLC-Ereignissen). Als Ereignisse werden in diesem Kontext
Änderungen in einem der folgenden Bereiche definiert:
•
•
•
•
•
•
•
Die Protokollierung von Ereignissen erfolgt mit Wert und
einem Zeitstempel in ms. Das Zeitintervall zwischen zwei
Ereignissen hängt davon ab, wie häufig Ereignisse
auftreten (maximal einmal pro Abtastzeit). Die Datenproto-
kollierung erfolgt durchgängig, wenn jedoch ein Alarm
auftritt, speichert der Frequenzumrichter das Protokoll und
Sie können die Werte auf dem Display anzeigen lassen.
Diese Funktion ist beispielsweise nützlich, wenn Sie nach
einer Abschaltung eine Wartung durchführen. Sie können
das in diesem Parameter enthaltene Ereignisprotokoll über
die serielle Kommunikationsschnittstelle oder das Display
anzeigen.
15-20 Protokoll: Ereignis
Array [50]
Range:
0 [0 - 255 ] Zeigt den Ereignistyp der protokollierten
*
15-21 Protokoll: Wert
Array [50]
Range:
0 [0 -
*
2147483647 ]
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
Digitaleingänge.
Digitalausgänge.
Warnwort.
Alarmwort.
Zustandswort
Steuerwort.
Erweitertes Zustandswort.
Funktion:
Ereignisse an.
Funktion:
Zeigt den Wert des protokollierten
Ereignisses an. Interpretieren Sie die
Ereigniswerte gemäß Tabelle 3.25:
Klemme Dezimalwert: Siehe
Parameter 16-60 Digita-
leingänge zur
Beschreibung nach der
Konvertierung zu einem
Binärwert.
3 3
