Parameterbeschreibung
3.25 Parameter 29-** Water Application
Functions
(Wasseranwendungsfunktionen)
Diese Gruppe enthält Parameter zur Überwachung von
3 3
Wasser-/Abwasseranwendungen.
3.25.1 29-0* Pipe Fill
In Wasserversorgungssystemen können bei einem zu
schnellen Füllen der Rohre Wasserschläge auftreten.
Deshalb ist es wünschenswert, die Füllrate zu begrenzen.
Der Rohrfüllmodus beseitigt das Auftreten von Wasser-
schlägen, die mit dem schnellen Ausstoß von Luft aus dem
Rohrsystem zusammenhängen, indem er dafür sorgt, dass
die Rohre mit einer niedrigen Rate gefüllt werden.
Diese Funktion wird in horizontalen, vertikalen und
gemischten Rohrsystemen verwendet. Da der Druck in
horizontalen Rohrsystemen beim Füllen des Systems nicht
ansteigt, müssen Sie für das Füllen von horizontalen
Rohrsystemen eine benutzerdefinierte Füllgeschwindigkeit
für einen benutzerdefinierten Zeitraum und/oder bis ein
benutzerdefinierter Drucksollwert erreicht ist, einstellen.
Die beste Art ein vertikales Rohrsystem zu füllen, ist die
Verwendung der PID-Funktion. Damit wird der Druck mit
einer benutzerdefinierten Rate zwischen dem unteren
Motordrehzahlgrenzwert und einem benutzerdefinierten
Druck beschleunigt.
Die Rohrfüllfunktion verwendet eine Kombination der o. g.
Optionen, damit ein sicheres Füllen des Systems gewähr-
leistet ist.
Der Rohrfüllmodus startet unabhängig vom System unter
Verwendung der in Parameter 29-01 Pipe Fill Speed [RPM]
eingestellten konstanten Drehzahl, bis die Rohrfüllzeit in
Parameter 29-03 Pipe Fill Time abgelaufen ist. Der
Füllvorgang wird anschließend mit der in
Parameter 29-04 Pipe Fill Rate eingestellten Füllrampe
fortgesetzt, bis der in Parameter 29-05 Filled Setpoint
eingestellte Füllsollwert erreicht ist.

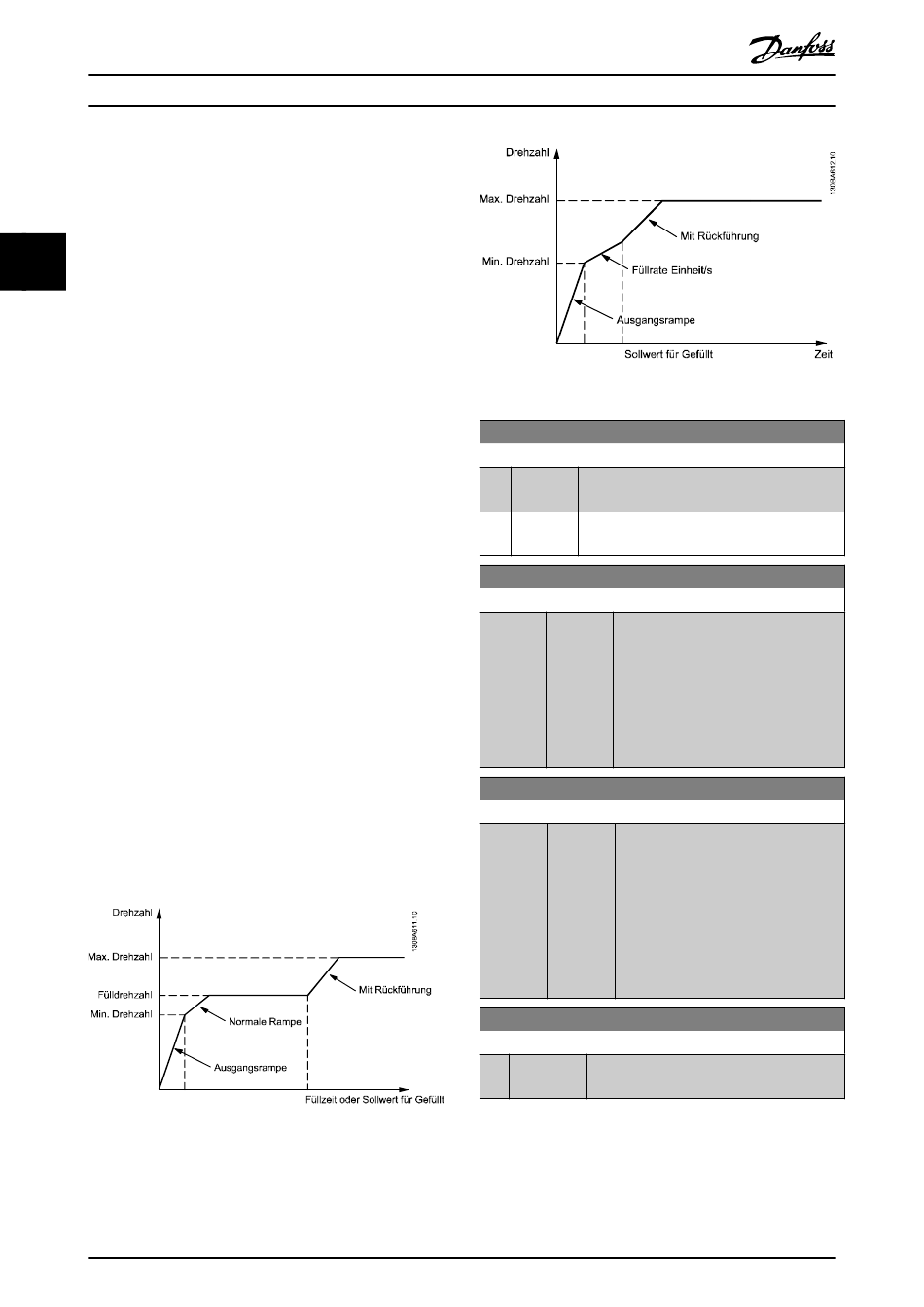

Abbildung 3.110 Horizontales Rohrsystem
254
®
VLT AQUA Drive FC 202
Abbildung 3.111 Vertikales Rohrsystem
29-00 Pipe Fill Enable
Option:
[0]
[1]
29-01 Pipe Fill Speed [RPM]
Range:
Size
related
29-02 Pipe Fill Speed [Hz]
Range:
Size
related
29-03 Pipe Fill Time
Range:
0 s
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
Funktion:
Deaktiviert Wählen Sie [1] Aktiviert, um die Rohre mit einer
*
benutzerdefinierten Rate zu füllen.
Aktiviert Wählen Sie [1] Aktiviert, um die Rohre mit einer
benutzerdefinierten Rate zu füllen.
Funktion:
[ par. Stellen Sie die Füllgeschwindigkeit zum
4-11 - par. Füllen von horizontalen Rohrsystemen
*
4-13 RPM] ein. Die Drehzahl können Sie abhängig
von der Auswahl in Parameter 4-11 Min.
Drehzahl [UPM]/Parameter 4-13 Max.
Drehzahl [UPM] oder Parameter 4-12 Min.
Frequenz [Hz]/Parameter 4-14 Max
Frequenz [Hz] in Hz oder UPM auswählen.
Funktion:
[ par. Stellen Sie die Füllgeschwindigkeit zum
4-12 - par. Füllen von horizontalen Rohrsystemen
*
4-14 Hz] ein. Sie können die Drehzahl abhängig
von der Auswahl in Parameter 4-11 Min.
Drehzahl [UPM]/Parameter 4-13 Max.
Drehzahl [UPM] oder in
Parameter 4-12 Min. Frequenz [Hz]/
Parameter 4-14 Max Frequenz [Hz]
auswählen.
Funktion:
[0 - 3600 s] Stellen Sie den Zeitraum zum Füllen von
*
horizontalen Rohrsystemen ein.
