Parameterbeschreibung
0-12 Satz verknüpfen mit
Option:
3 3
[0] Nicht
*
verknüpft
[1] Satz 1
[2] Satz 2
[3] Satz 3
[4] Satz 4
0-13 Anzeige: Verknüpfte Parametersätze
Array [5]
Range:
0 [0 -
*
255 ]
30
Funktion:
•
Ist Satz 1 aktiv, kopieren Sie Satz 1
mithilfe von Parameter 0-50 LCP-
Kopie zu Satz 2. Stellen Sie dann
Parameter 0-12 Satz verknüpfen mit
auf [2] Satz 2. So beginnt die
Verknüpfung.

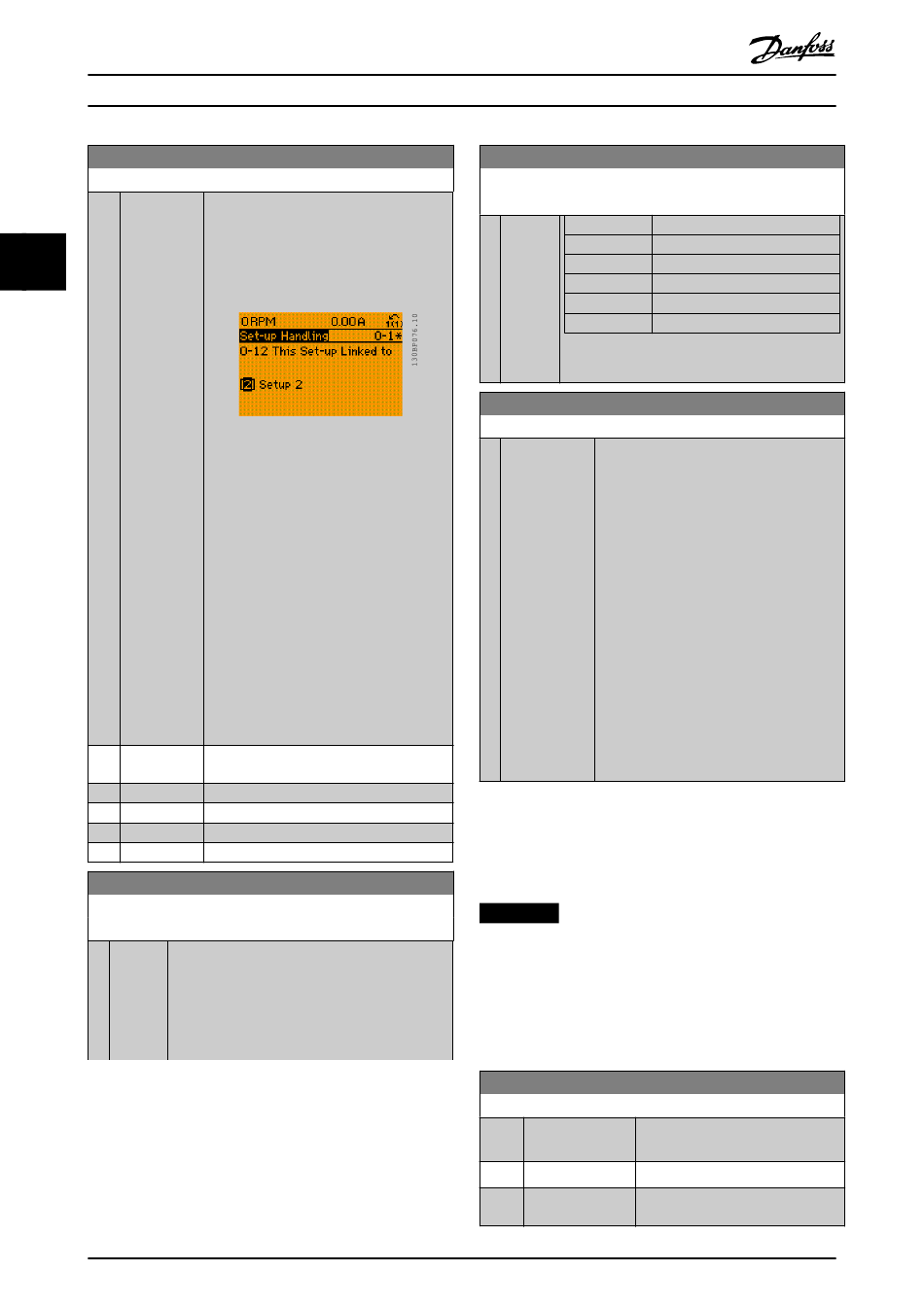

Abbildung 3.2 Parametersätze
Ist die Verknüpfung vollständig, enthält
Parameter 0-13 Anzeige: Verknüpfte Parame-
tersätze die Konfigurationen 1 und 2 und
weist so darauf hin, dass alle nicht während
des Betriebs änderbaren Parameter nun in
Satz 1 und 2 gleich sind. Liegen
Änderungen für einen nicht während des
Betriebs änderbaren Parameter vor (Parame-
tersatz 2), z. B.
Parameter 1-30 Statorwiderstand (Rs), werden
diese automatisch auch in Parametersatz 1
übernommen. Nun können Sie während des
Betriebs zwischen Parametersatz 1 und 2
wechseln.
Funktion:
Zeigt eine Liste aller Parametersätze, die mit der
Funktion aus Parameter 0-12 Satz verknüpfen mit
verknüpft worden sind. Der Parameter hat 1 Index
für jeden Parametersatz. Der Wert für jeden Index
gibt an, welche Sätze mit diesem Parametersatz
verknüpft sind.
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
®
VLT AQUA Drive FC 202
0-13 Anzeige: Verknüpfte Parametersätze
Array [5]
Range:
0-14 Anzeige: Prog. sätze/Kanal bearbeiten
Range:
0 [-2147483648
*
- 2147483647 ]
3.2.3 0-2* LCP-Display
Definieren Sie Variablen, die im LCP angezeigt werden
sollen.
HINWEIS
Informationen zum Erstellen von Displaytexten finden
Sie unter:
•
•
•
0-20 Displayzeile 1.1
Option:
[0]
[15]
Funktion:
Index LCP-Wert
0 {0}
1 {1,2}
2 {1,2}
3 {3}
4 {4}
Tabelle 3.2 Beispiel für Satzverknüpfung
Funktion:
Anzeige der Einstellungen von
Parameter 0-11 Programm-Satz für jeden der
4 verschiedenen Kommunikationskanäle.
Wird die Anzeige als Hex dargestellt, wie es
im LCP der Fall ist, steht jede Zahl für einen
Kanal.
Die Ziffern 1-4 stehen für die Nummer des
jeweiligen Parametersatzes; F steht für die
Werkseinstellung und A für einen aktiven
Parametersatz. Von rechts nach links lauten
die Kanäle wie folgt: LCP, Feldbus, USB,
HPFB1.5.
Beispiel: Der Wert AAAAAA21h bedeutet,
dass der Feldbuskanal in
Parameter 0-11 Programm-Satz Setup
2 verwendet, das LCP verwendet Setup 1
und alle anderen Kanäle verwenden das
aktive Setup.
Parameter 0-37 Displaytext 1.
Parameter 0-38 Displaytext 2.
Parameter 0-39 Displaytext 3.
Funktion:
Wählen Sie eine Variable zur Anzeige
in der 1.Zeile, linke Stelle.
Keine Kein Wert zur Anzeige ausgewählt
Readout: actual
setup
