Parameterbeschreibung
3.17.2 20-2* Istwert/Sollwert
Diese Parametergruppe legt fest, wie der PID-Regler die 3
möglichen Istwertsignale zur Steuerung der Ausgangs-
frequenz verwendet. Außerdem können Sie mithilfe dieser
3 3
Parametergruppe die 3 internen Sollwerte speichern.
Parameter 20-20 Istwertfunktion
Dieser Parameter bestimmt, wie die 3 möglichen Istwerte
zur Regelung der Ausgangsfrequenz des Frequenzum-
richter verwendet werden.
HINWEIS
Unbenutzte Istwerte müssen im Istwertanschlusspa-
rameter Parameter 20-00 Istwertanschluss 1,
Parameter 20-03 Istwertanschluss 2 oder
Parameter 20-06 Istwertanschluss 3 auf [0] Ohne Funktion
gesetzt sein.
Anhand des resultierenden Istwerts aus der Funktion in
Parameter 20-20 Istwertfunktion regelt der PID-Regler die
Ausgangsfrequenz des Frequenzumrichters. Dieser Istwert
kann auch auf dem Display des Frequenzumrichters
gezeigt, zur Steuerung der Analogausgänge verwendet
und über verschiedene serielle Kommunikationsprotokolle
übertragen werden.
Luftklappe
Luftklappe
Luftklappe

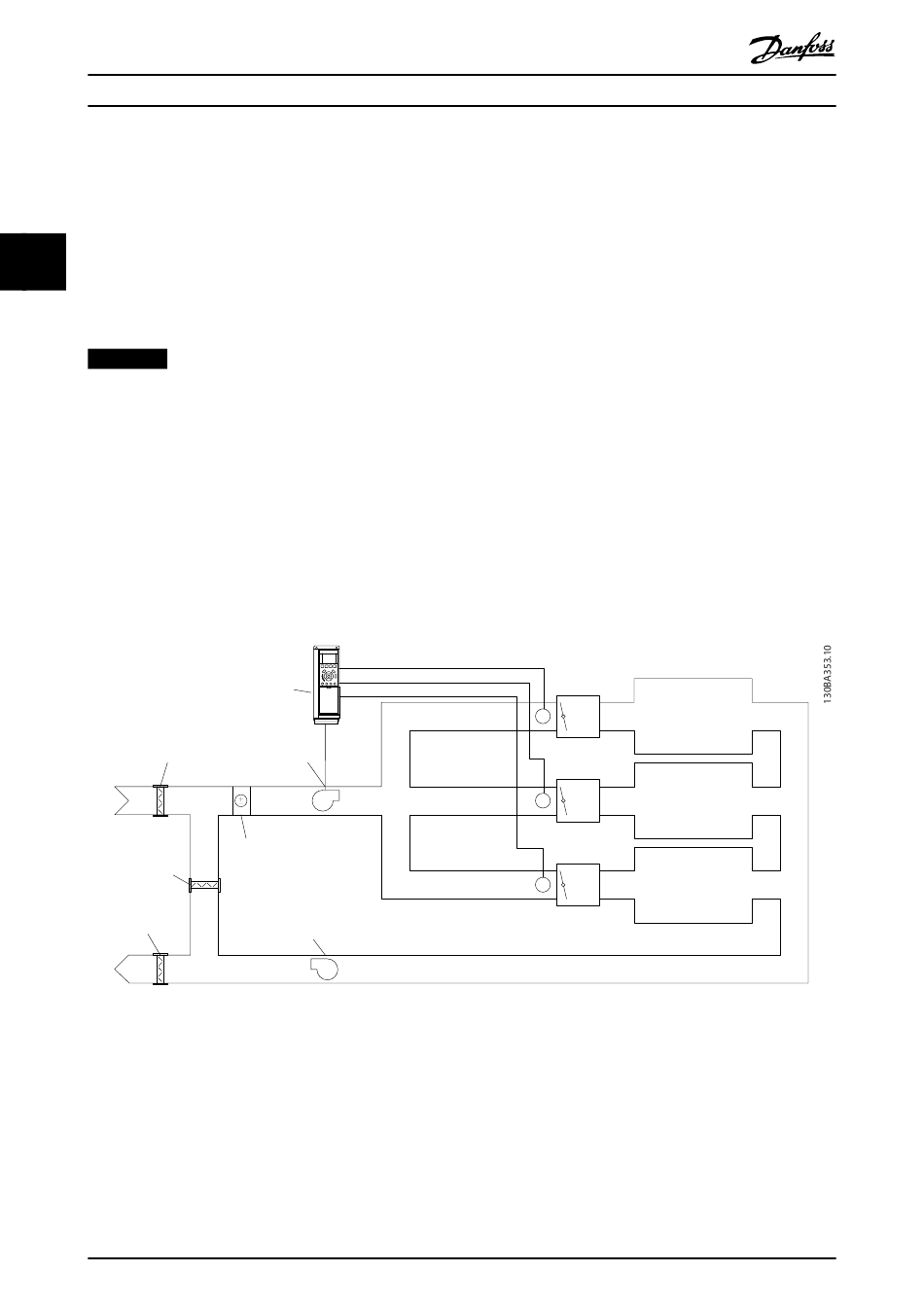

Abbildung 3.61 Anwendungsschema für mehrere Zonen
176
®
VLT AQUA Drive FC 202
FC 102
Zuluft-
ventilator
Kühl-/
Heizschlange
Rückluftventilator
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
Sie können den Frequenzumrichter für Anwendungen mit
mehreren Zonen programmieren. 2 verschiedene Mehrzo-
nenanwendungen werden unterstützt:
•
Mehrere Zonen, einzelner Sollwert.
•
Mehrere Zonen, mehrere Sollwerte.
Die folgenden Beispiele veranschaulichen den Unterschied
zwischen diesen Optionen:
Beispiel 1 – Mehrere Zonen, ein Sollwert
In einem Bürogebäude muss ein Mindestdruck an
ausgewählten Messstellen gewährleistet sein. Aufgrund der
verschiedenen Druckabfälle im System können Sie nicht
davon ausgehen, dass der Druck an jeder Messstelle
identisch ist. Der erforderliche Mindestdruck ist für alle
Messtellen gleich. Wählen Sie die Option [3] Minimum in
Parameter 20-20 Istwertfunktion, um dieses Steuerverfahren
auszuwählen. Geben Sie den Druck in
Parameter 20-21 Sollwert 1 ein. Der PID-Regler erhöht die
Pumpendrehzahl, wenn einer der Istwerte unter dem
Sollwert liegt, und verringert die Pumpendrehzahl, wenn
alle Istwerte über dem Sollwert liegen.
P P
VVS-
Box
P P
VVS-
Box
P P
VVS-
Box
Zone 1
Zone 2
Zone 3
