Elektrische Installation
4.8.3 Aktivierung des Motorbetriebs
(Klemme 27)
Um den Frequenzumrichter in Werkseinstellung zu
betreiben, benötigen Sie ggf. Drahtbrücken zwischen
Klemme 12 (oder 13) und Klemme 27.
•
Digitaleingangsklemme 27 ist für den Empfang
eines externen 24-V-DC-Verriegelungsbefehls
ausgelegt.
•
Kommt keine Verriegelungsvorrichtung zum
Einsatz, schließen Sie eine Brücke zwischen
Steuerklemme 12 (empfohlen) oder 13 und
Klemme 27 an. Die Brücke liefert ein 24-V-DC-
Signal an Klemme 27.
•
Wenn die Statuszeile unten im LCP AUTO FERN
FREILAUF anzeigt, ist der Frequenzumrichter
betriebsbereit, es fehlt aber ein Eingangssignal an
Klemme 27.
•
Wenn werkseitig installierte Optionsmodule mit
Klemme 27 verkabelt sind, entfernen Sie diese
Kabel nicht.

4.8.4 Auswahl Strom/Spannung (Schalter)

An den Analogeingangsklemmen 53 und 54 können Sie
eine Spannung (0-10 V) oder einen Strom (0/4-20 mA) als
Eingangssignal auswählen.
Standard-Parametereinstellung
•
Klemme 53: Drehzahlsollwertsignal ohne
Rückführung (siehe Parameter 16-61 Terminal 53
Switch Setting).
•
Klemme 54: Istwertsignal mit Rückführung (siehe
Parameter 16-63 Terminal 54 Switch Setting).
HINWEIS
Trennen Sie vor einer Änderung der Schalterpositionen
den Frequenzumrichter vom Netz.
1. Entfernen Sie die LCP (siehe Abbildung 4.11).
2. Entfernen Sie jegliche optionale Ausrüstung zur
Abdeckung der Schalter.
3. Stellen Sie die Schalter A53 und A54 zur Wahl des
Signaltyps ein: U wählt Spannung, I wählt Strom.
MG20MD03
Bedienungsanleitung

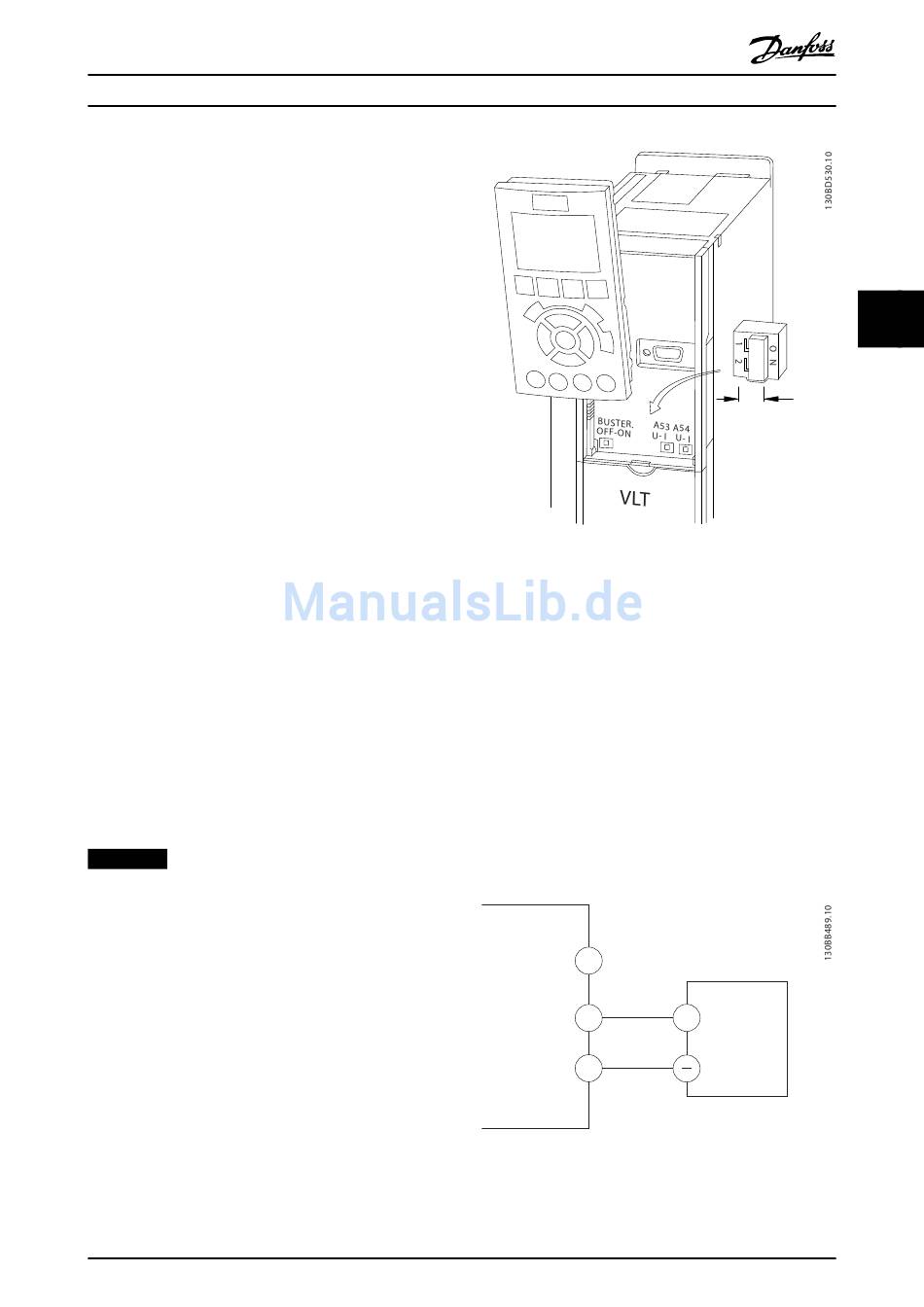

Abbildung 4.11 Lage der Schalter für die Klemmen 53 und 54
Zur Ausführung der Funktion Safe Torque Off (STO) ist eine
zusätzliche Verkabelung des Frequenzumrichters
erforderlich. Nähere Informationen finden Sie in der
Bedienungsanleitung der Funktion Safe Torque Off (STO) für
®
VLT -Frequenzumrichter.

4.8.5 RS485 Serielle Schnittstelle

Schließen Sie das serielle RS485-Schnittstellenkabel an die
Klemmen (+)68 und (-)69 an.
•
•
Abbildung 4.12 Schaltbild für serielle Kommunikation
Danfoss A/S © 10/2016 Alle Rechte vorbehalten.
Verwenden Sie ein abgeschirmtes serielles
Schnittstellenkabel (empfohlen).
Zur vorschriftsgemäßen Erdung siehe
Kapitel 4.3 Erdung.
61
68 +
RS485
69
4 4
