2.4.5.5 Steuerklemmenfunktionen

Der Frequenzumrichter führt bestimmte Funktionen aus,
wenn er die entsprechenden Steuereingangssignale
empfängt und auswertet.
2 2
•
Programmieren Sie jede Klemme für ihre
jeweilige Funktion in den Parametern, die mit
dieser Klemme verknüpft sind. Tabelle 2.4 zeigt
Klemmen und zugehörige Parameter an.
•
Es ist wichtig, dass die Steuerklemme für die
gewünschte Funktion richtig programmiert ist.
Siehe 4 Benutzerschnittstelle für ausführlichere
Informationen zum Zugriff auf Parameter und
5 Programmierung von Frequenzumrichtern für
Informationen zur Programmierung.
•
Die Programmierung der Klemmen in ihrer
Werkseinstellung ist dazu bestimmt, die Funktion
des Frequenzumrichters in einer typischen
Betriebsart zu starten.
2.4.5.6 Brückenklemmen 12 und 27
Um den Frequenzumrichter in Werkseinstellung zu
betreiben, benötigen Sie ggf. Drahtbrücken zwischen
Klemme 12 (oder 13) und Klemme 27.
•
Klemme 27 der Digitaleingänge ist auf den
Empfang eines 24 V DC-Signals für externe Verrie-
gelung ausgelegt. In vielen Anwendungen legt
der Anwender ein solches Signal an Klemme 27
an.
•
Kommt kein externes Signal zum Einsatz,
schließen Sie eine Brücke zwischen Steuerklemme
12 (empfohlen) oder 13 und Klemme 27 an. Dies
liefert ein 24-V-DC-Signal an Klemme 27.
•
Wenn kein Signal vorliegt, arbeitet das Gerät
nicht.
•
Wenn die Statuszeile unten im LCP AUTO FERN
MOTORFREILAUF oder das LCP Alarm 60 Ext.
Verriegelung anzeigt, ist der Frequenzumrichter
betriebsbereit, es fehlt aber ein Eingangssignal an
Klemme 27.
•
Wenn werkseitig installierte Optionsmodule mit
Klemme 27 verkabelt sind, entfernen Sie diese
Kabel nicht.
24
®
VLT AQUA Drive
Betriebsanleitung
2.4.5.7 Schalter für die Klemmen 53 und 54

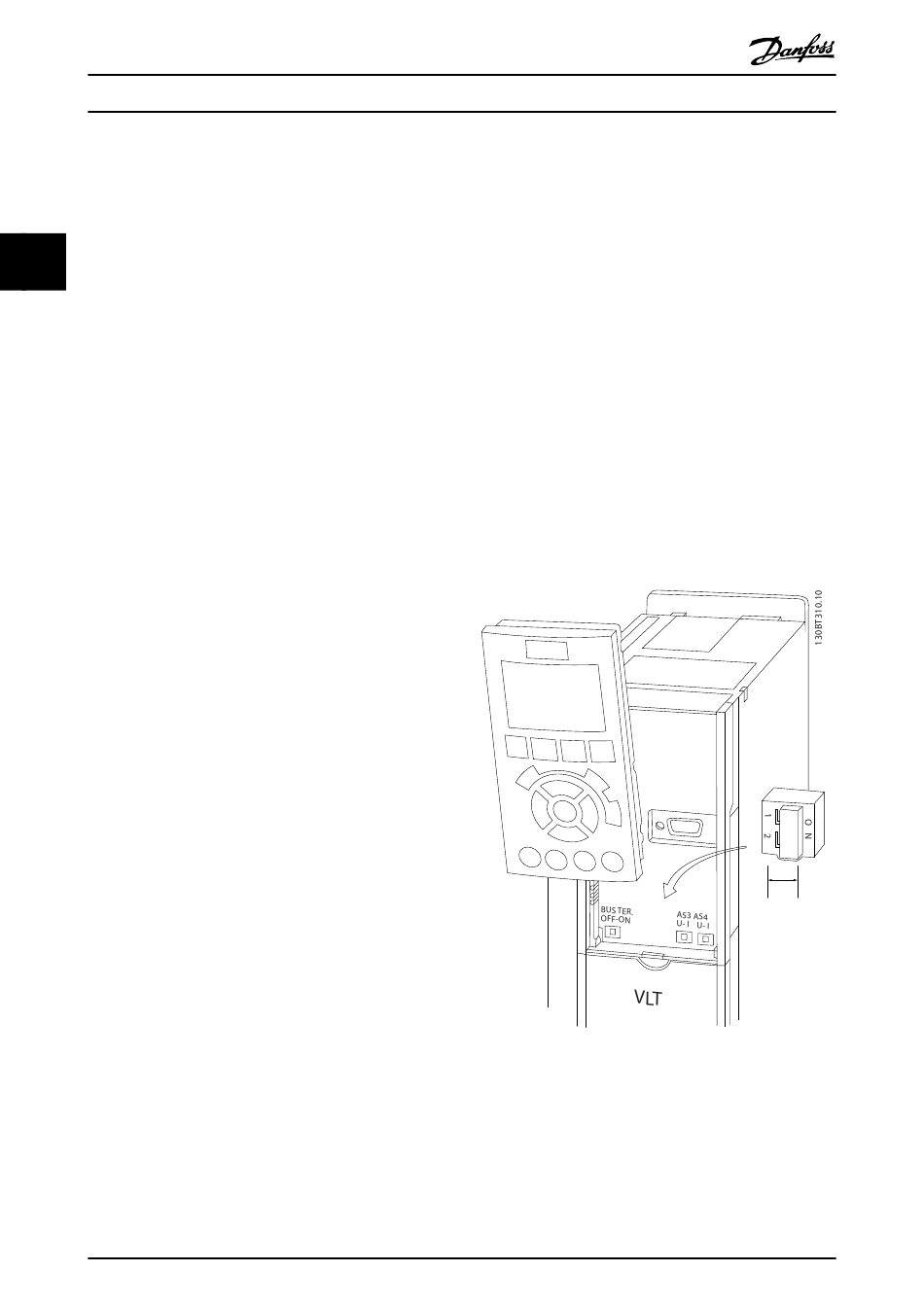

Abbildung 2.20 Lage der Schalter für die
Klemmen 53 und 54
®
MG20M903 - VLT ist eine eingetragene Marke von Danfoss
•
An den Analogeingangsklemmen 53 und 54
können Sie eine Spannung (0-10 V) oder einen
Strom (0/4-20 mA) als Eingangssignal auswählen.
•
Trennen Sie vor einer Änderung der Schalterposi-
tionen den Frequenzumrichter vom Netz.
•
Stellen Sie die Schalter A53 und A54 zur Wahl des
Signaltyps ein: U wählt Spannung, I wählt Strom.
•
Sie erreichen die Schalter, indem Sie das LCP
abnehmen (siehe Abbildung 2.20). Die Options-
module in Steckplatz B decken diese Schalter ggf.
ab. Entfernen Sie diese zum Ändern der Schalter-
einstellungen. (Trennen Sie vor Arbeiten am
Frequenzumrichter immer die Netzversorgung.)
•
Die Werkseinstellung von Klemme 53 ist
Drehzahlsollwert ohne Rückführung, eingestellt in
16-61 AE 53 Modus
•
Die Werkseinstellung von Klemme 54 ist Istwert-
signal mit Rückführung, eingestellt in 16-63 AE 54
Modus
