4.1.14. Motoranschluss für C1 und C2

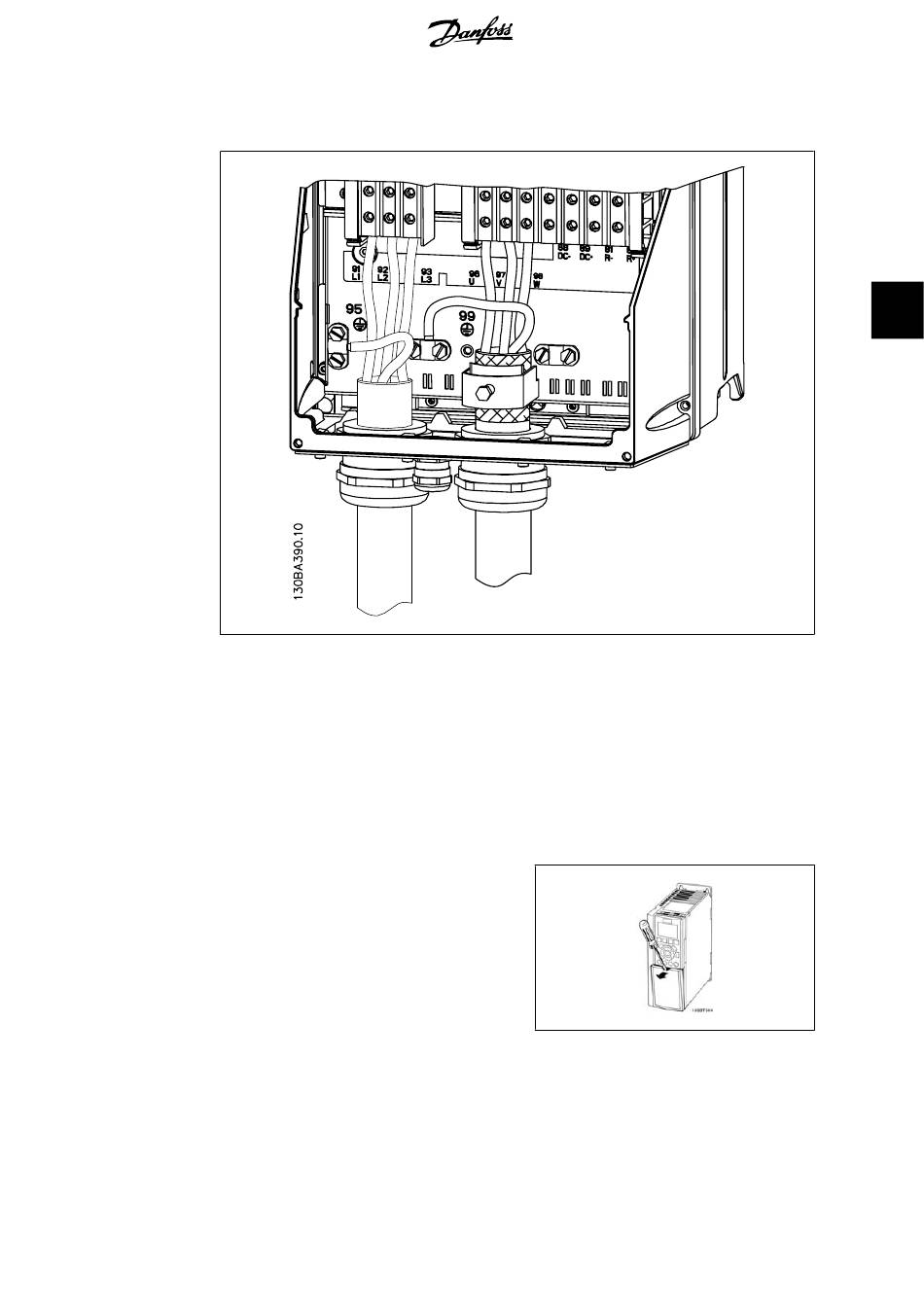

Illustration 4.15: Terminieren Sie zuerst die Motorerde und setzen Sie dann die U-, V- und W-Drähte des
Motors in die Klemme und ziehen Sie sie fest. Bitte stellen Sie sicher, dass die äußere Isolierung des Motor-
kabels unter dem EMV-Schirmbügel entfernt wird.
4.1.15. Verdrahtungsbeispiel und Prüfung
Der folgende Abschnitt beschreibt die Terminierung von Steuerkabeln und den Zugang auf diese.
Beispiele mit Beschreibungen der Programmierung und Verdrahtung finden Sie in Kapitel 6,
grammieren des Frequenzumrichters
4.1.16. Zugang zu den Steuerklemmen
Alle Klemmen zu den Steuerkabeln befinden
sich unter der Klemmenabdeckung vorn auf
dem Frequenzumrichter. Entfernen sie diese
Klemmenabdeckung mit Hilfe eines Schrau-
bendrehers.
.
