4.1.14. Motoranschluss für C1 und C2

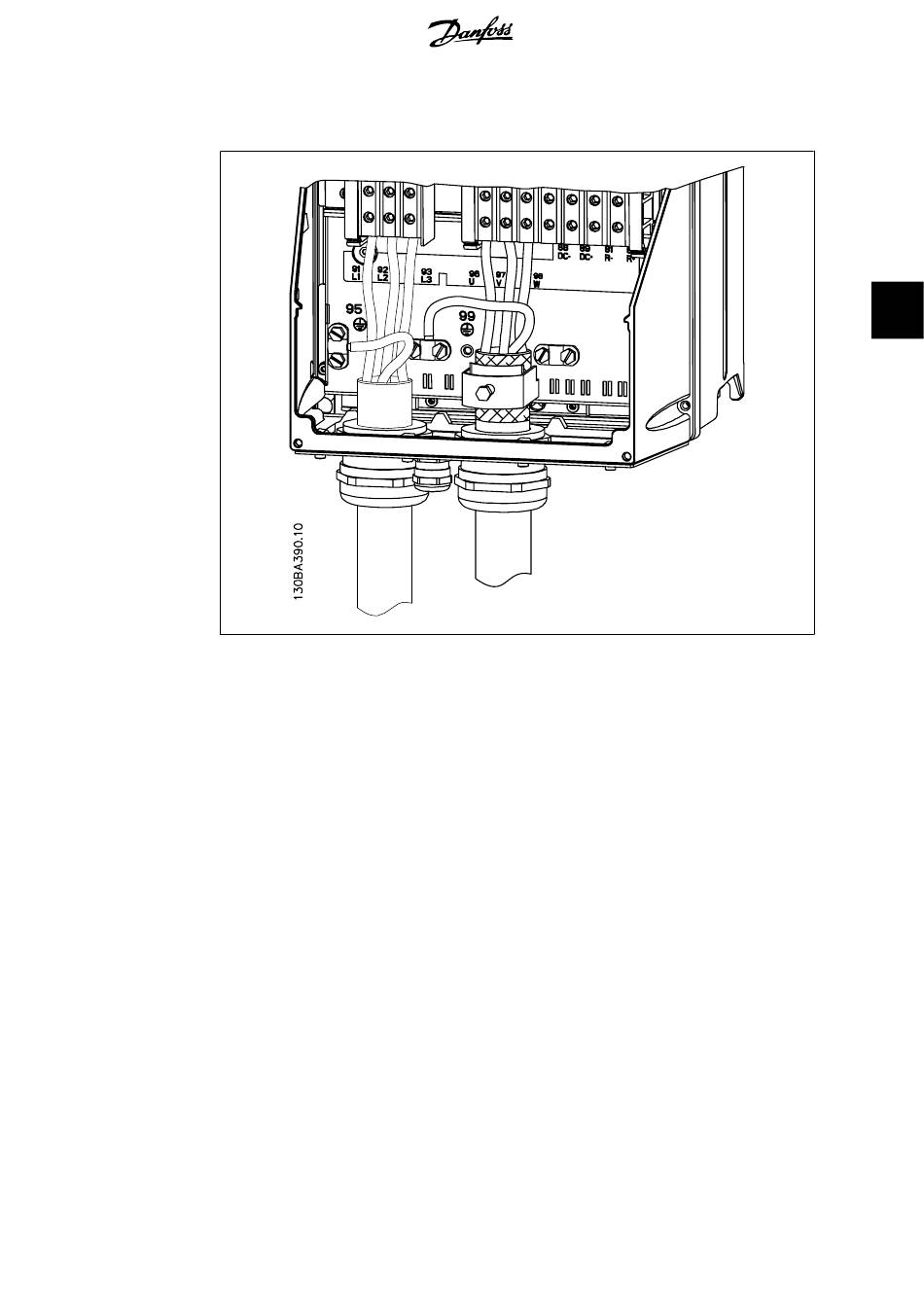

Abbildung 4.15: Terminieren Sie zuerst die Motorerde und setzen Sie dann die U-, V- und W-Drähte des
Motors in die Klemme und ziehen Sie sie fest. Bitte stellen Sie sicher, dass die äußere Isolierung des Motor-
kabels unter dem EMV-Schirmbügel entfernt wird.
4.1.15. Verdrahtungsbeispiel und Prüfung
Der folgende Abschnitt beschreibt die Terminierung von Steuerkabeln und deren Zugang. Erklä-
rungen zu Funktion, Programmierung und Verdrahtung finden Sie im Kapitel
Frequenzumrichters
®
HVAC Drive
.
