4 Elektrische Installation
4.1.15 Motoranschluss für B3 und B4.
4

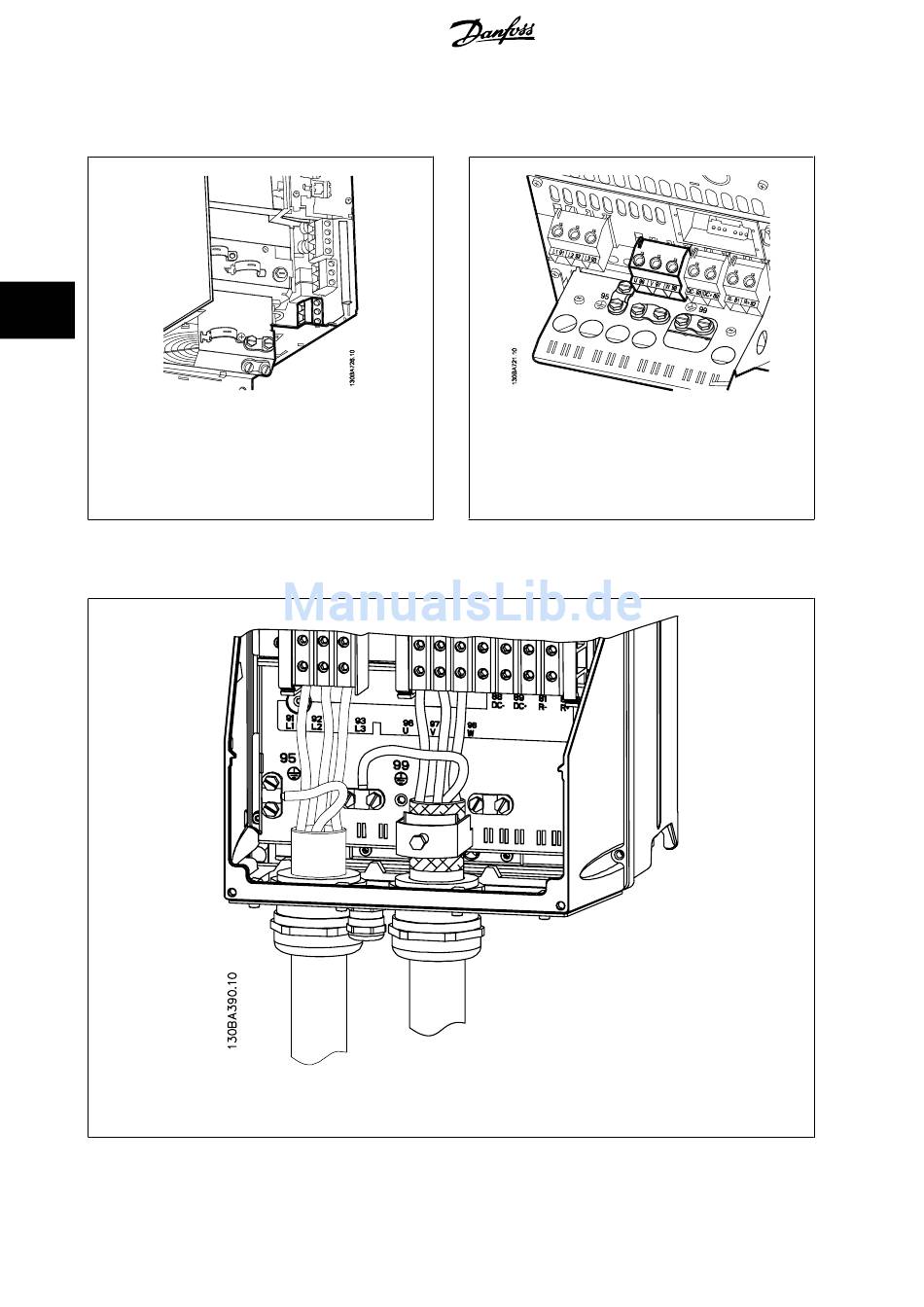

Abbildung 4.20: Terminieren Sie zuerst die Motorerde und
setzen Sie dann die U-, V- und W-Drähte des Motors in die
Klemme und ziehen Sie sie fest. Bitte stellen Sie sicher, dass
die äußere Isolierung des Motorkabels unter dem EMV-
Schirmbügel entfernt wird.
4.1.16 Motoranschluss für C1 und C2
Abbildung 4.22: Terminieren Sie zuerst die Motorerde und setzen Sie dann die U-, V- und W-Drähte des Motors in die Klemme und ziehen
Sie sie fest. Bitte stellen Sie sicher, dass die äußere Isolierung des Motorkabels unter dem EMV-Schirmbügel entfernt wird.
34
Abbildung 4.21: Terminieren Sie zuerst die Motorerde und
setzen Sie dann die U-, V- und W-Drähte des Motors in die
Klemme und ziehen Sie sie fest. Bitte stellen Sie sicher, dass
die äußere Isolierung des Motorkabels unter dem EMV-
Schirmbügel entfernt wird.
MG.11.A6.03 - VLT
®
ist eine eingetragene Marke von Danfoss.
Produkthandbuch für VLT
®
HVAC Drive
