1.2 Aufbau des Grundgeräts
1.3

Modulaufbau

© 2004 ABB STOTZ-KONTAKT GmbH
Vorabdruck: Hinweise auf vorderem Deckblatt beachten!
Raum-Controller, RC/A 8.1
Das Grundgerät ist robust ausgeführt und besitzt die Schutzklasse IP 54
(Spritzwasserschutz). Das Gehäuse ist halogenfrei. Es lässt sich über 8
Bajonett-Schnellverschraubungen einfach und schnell öffnen. Über 18 frei
zugängliche Leitungseinführungen können Kabel in das Gehäuse eingeführt
werden. Offene Leitungseinführungen liegen den Modulen bei.
Mit 50 mm Bauhöhe bietet sich der Raum-Controller für
Unterflurinstallationen an. Sämtliche Anschlüsse im Geräteinneren erfolgen
über steckbare Schraubklemmen.

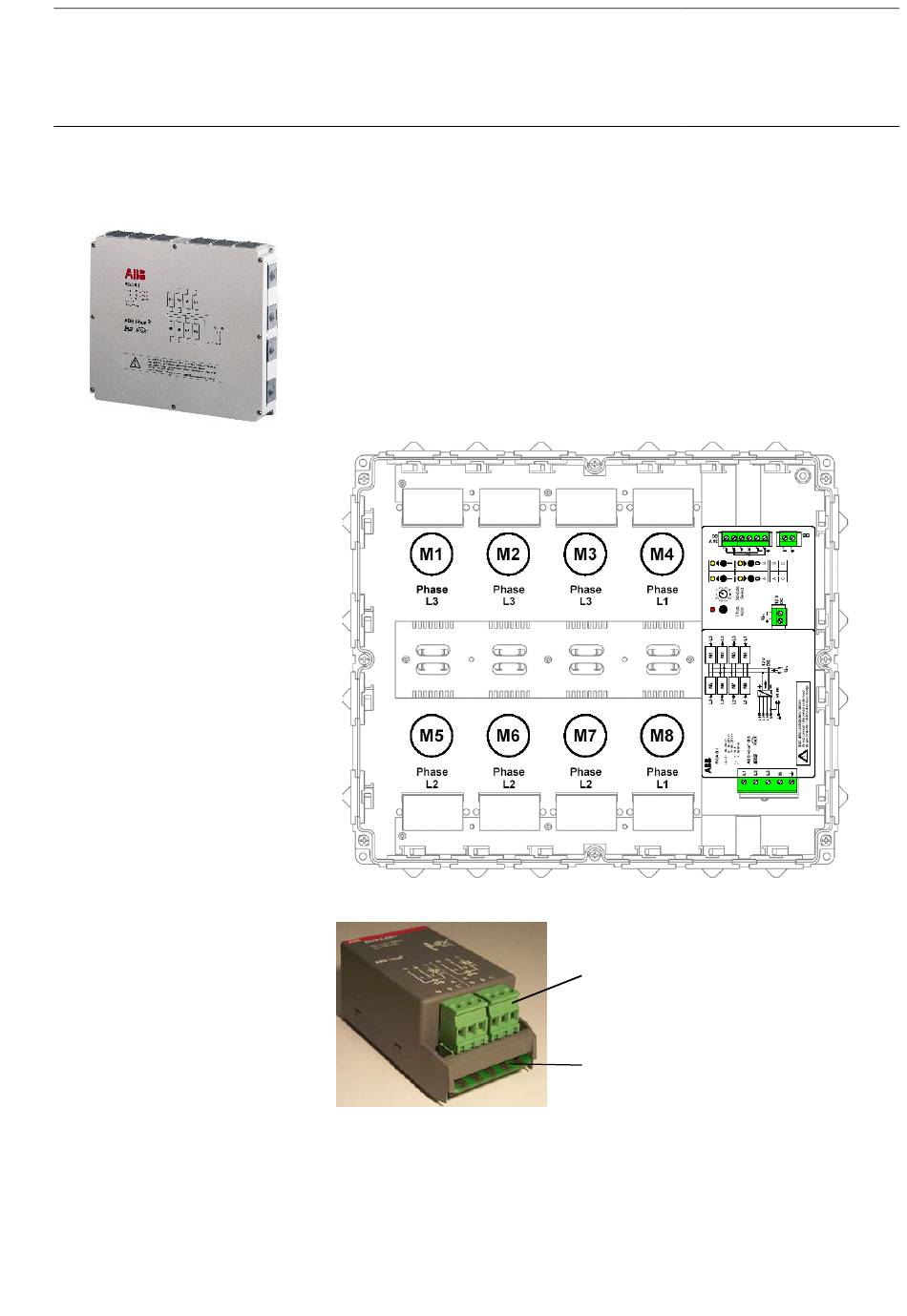

Übersicht der Modulplätze
Das Gerät besitzt acht Steckplätze M1...M8, in die Module eingesteckt und
mit der Einspeisespannung verbunden werden. Über den Steckplatz wird ein
Modul fest zu einer Phase zugeordnet (siehe Abbildung).
2CDG 110 001 R0011
Anschlussklemmen (steckbare
Schraubklemmen)
Einspeisung
