12.1.5

Montage Strom-/Spannungserfassungsmodule

Sie können diese Systemkomponenten folgendermaßen befestigen:
● Strom- / Spannungserfassungsmodule bis 115 A: Hutschienenmontage oder
Schraubbefestigung mit Befestigungslaschen (Bestellnummer: 3RV2928-0B) und
Schrauben auf einer ebenen Fläche. Diese Befestigungslaschen sind nur für Strom- /
Spannungserfassungsmodule (und Stromerfassungsmodule) geeignet! Bei den Strom- /
Spannungserfassungsmodulen bis 25 A benötigen Sie zusätzlich ein Distanzstück von
25 mm Länge.
● Strom- / Spannungserfassungsmodule bis 200 A: Hutschienenmontage oder
Schraubbefestigung.
● Strom- / Spannungserfassungsmodule bis 630 A: Schraubbefestigung
Hinweis
Strom- / Spannungsmodule bis 115 A Einstellstrom können mechanisch mit dem
zugehörigen Grundgerät verbunden und als Einheit zusammen (hintereinander) montiert
werden.
Bei größeren Strom- / Spannungserfassungsmodulen ist nur die getrennte Montage möglich.

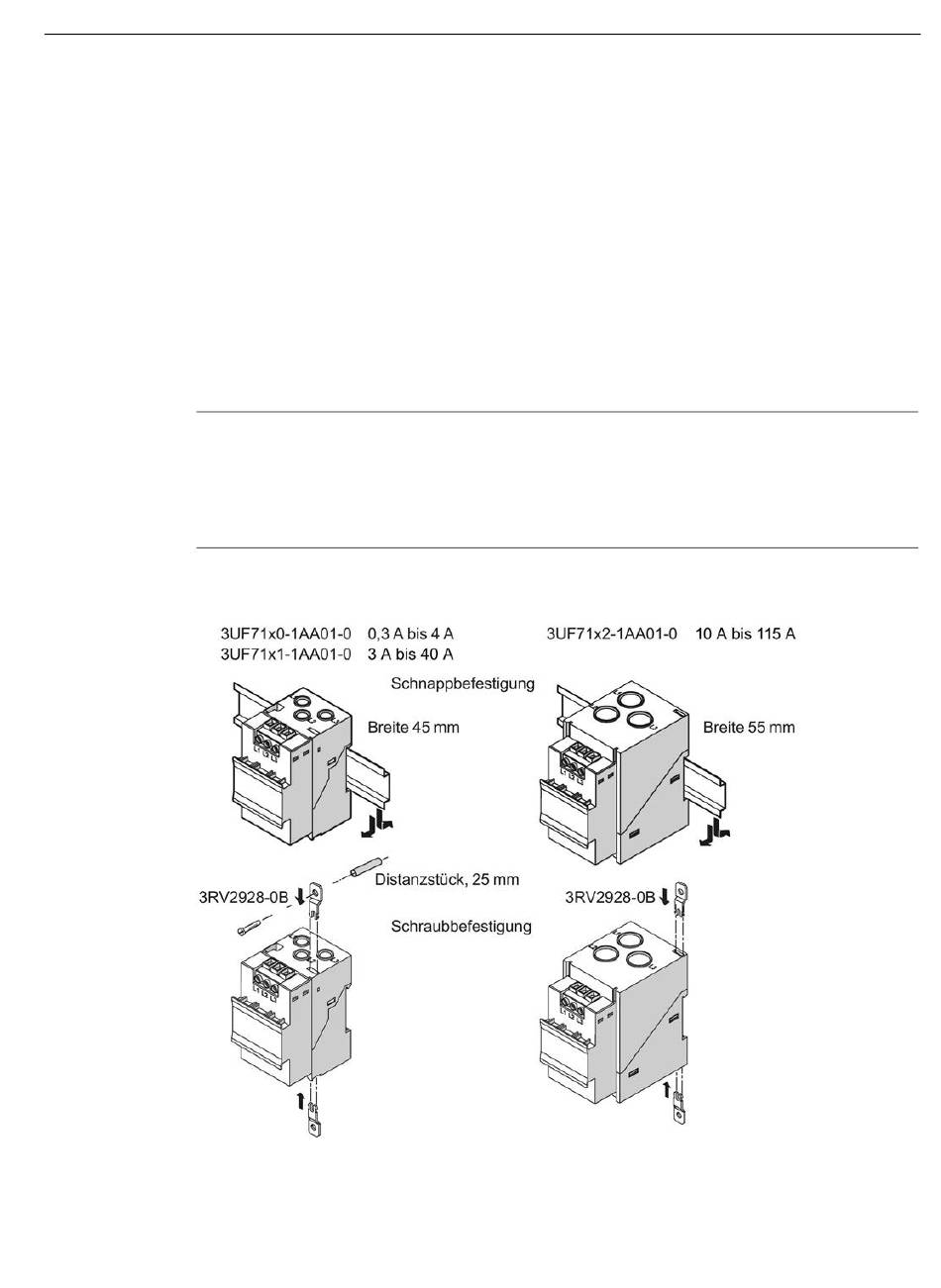

Bild 12-5
SIMOCODE pro
Systemhandbuch, 05/2019, A5E40507475001A/RS-AD/004
Montieren, Verdrahten, Anschließen, Systemschnittstellen, Aufbaurichtlinien
Montage der Strom-/Spannungserfassungsmodule UM+ in Durchstecktechnik
