6.7.4 Externe Pulswiderstände
Mit den extern angebrachten Pulswiderständen kann die bei einem "Bremsvor-
gang" auftretende Verlustwärme des Widerstands außerhalb des Schalt-
schranks anfallen und belastet somit nicht thermisch den Schaltschrank.
Für das UE-Modul 28 kW sind immer externe Pulswiderstände erforderlich.
Abhängig vom Leistungsbedarf können maximal zwei gleichwertige Pulswider-
stände beim UE-Modul 28 kW angeschlossen werden. Die Schutzfunktion wird
über die Anschlussklemmen parametriert.
Tabelle 6-19
Bestellnummer
Schutzart nach DIn EN 60529
(IEC 60529)
Gewicht [kg]
Kühlart
Maße (B x H x T) [mm]
einschließlich Anschlusslei-
tung [m]

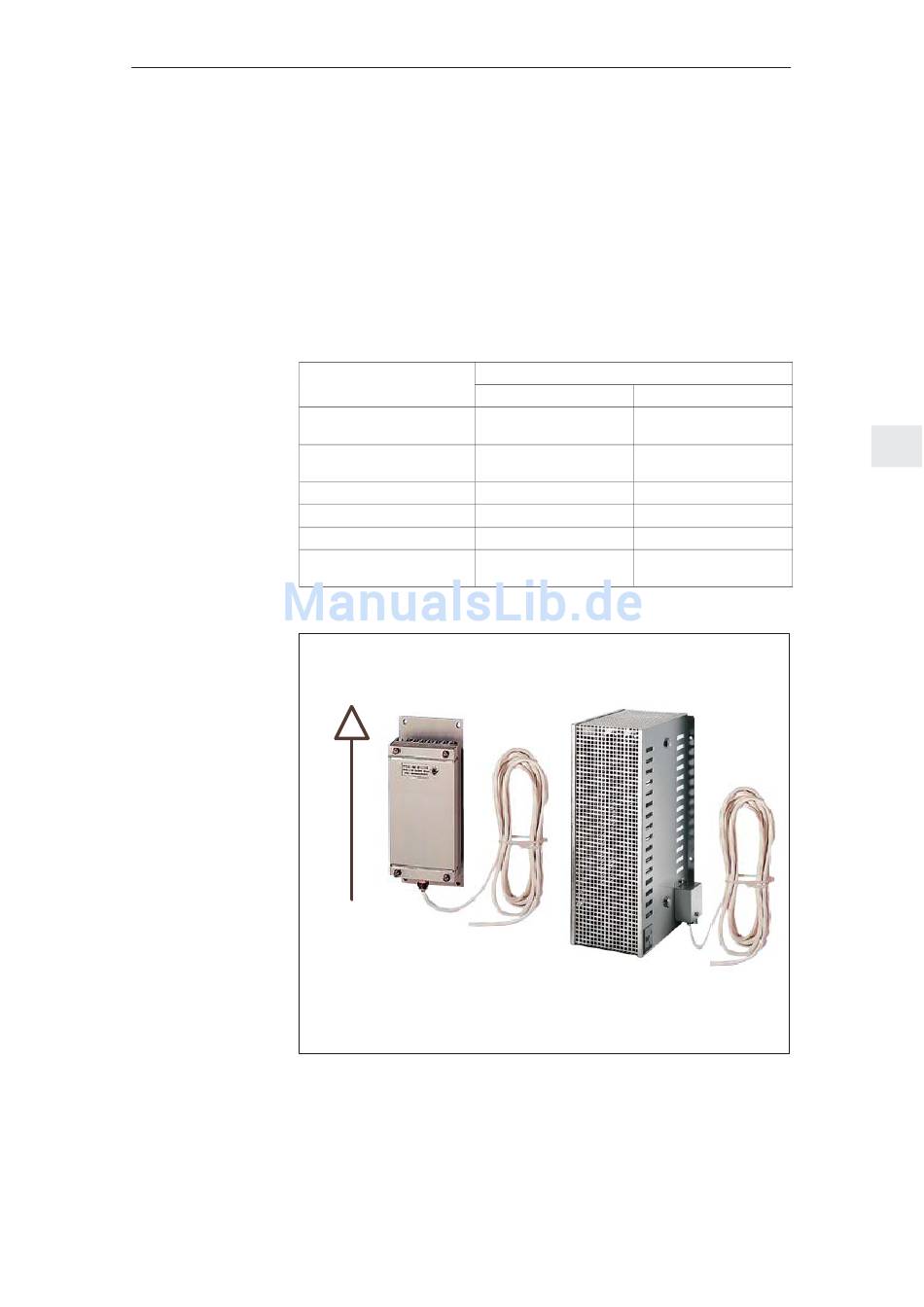

Bild 6-19
© Siemens AG 2008 All Rights Reserved
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008
Technische Daten
Daten
6SN1113–1AA00–0DA0
(nur für UE-Modul 28 kW)
IP54
3,4
Selbstkühlung
80 x 210 x 53
3
Externer PW 0,3/25 kW
Einbaulage
Anschlussleitung
Hinweis:
Einbaulage beachten, Bodenmontage ist möglich.
Bei der Montage des Pulswiderstands ist darauf zu achten, dass sie nicht im Kühlluft-
strom des Antriebsverbands liegen und genügender Abstand zu Kabelkanälen ein-
gehalten wird.
Pulswiderstand extern
6 Einspeisemodule
6.7 Zwischenkreisoptionen
Externer Pulswiderstand
0,3/25 kW (15 Ω) Plus 1,5/25 kW (15 Ω)
6SL3100–1BE22–5AA0
IP20
5,6
Selbstkühlung
193 x 410 x 240
5
Externer PW Plus 1,5/25 kW
Anschlussleitung
6
