7 Netzanschaltung
7.2 Spannungsanpassung
IT-Netz

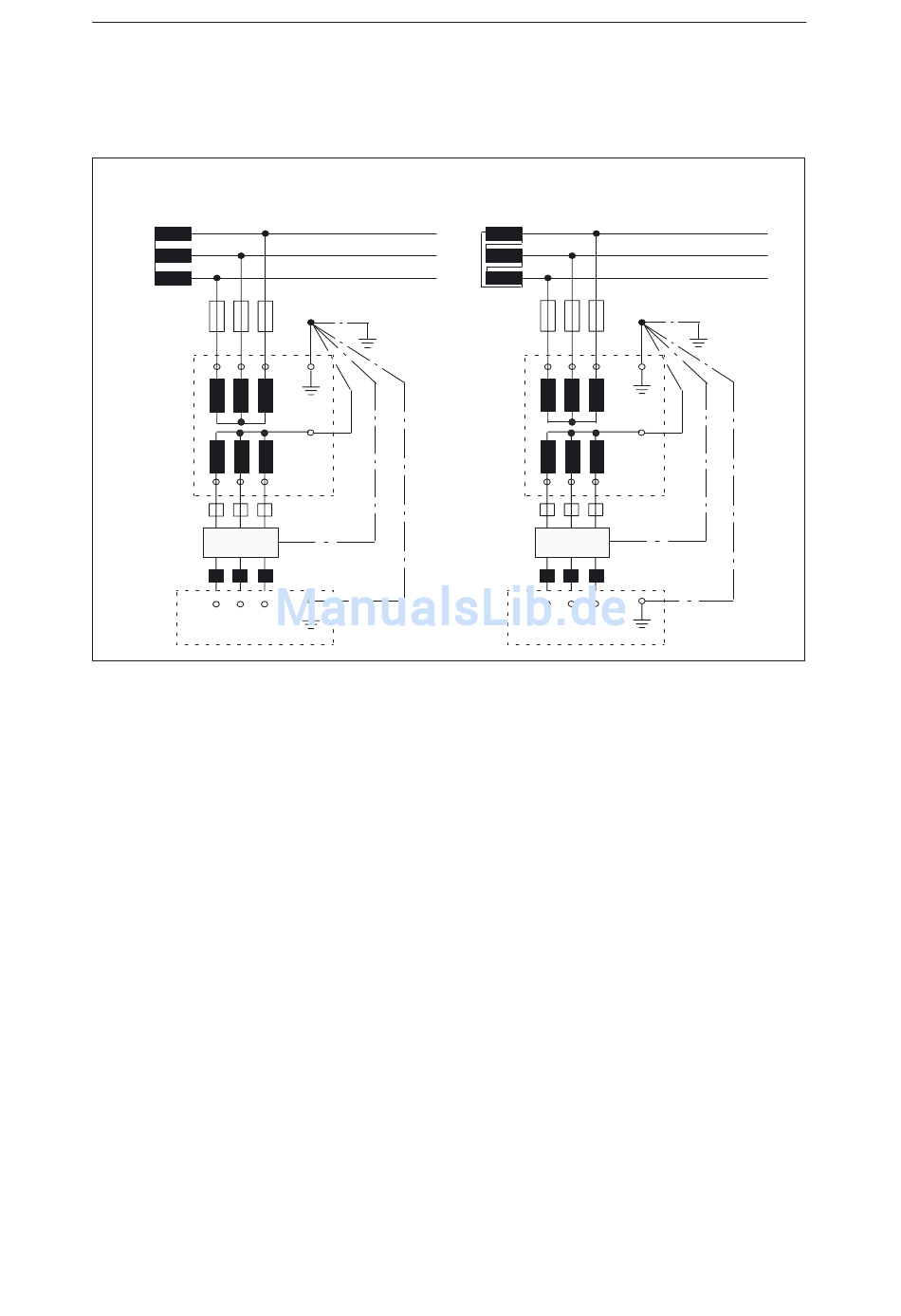

Anschlussskizze IT-Netz und Trenntrafo
Netz/Trafo für Fabrik
Z
Netzfilter
Kommutierungs-
drossel
U1 V1 W1
NE-Modul
Bild 7-3 Anschlussskizze IT-Netze
7-200
Symmetrisches 3-Leiter bzw. 4-Leiter Drehstromnetz mit keinem direkt geerde-
ten Punkt. Die Verbraucher sind z. B. mit Erdern verbunden.
L3
L2
L1
PE
N
Trenntrafo
Kommutierungs-
drossel
PE
Somit wird innerhalb des getakteten Transistorumrichters die Spannungsbean-
spruchung für die zwischen den netzpotentialbezogenen Leistungstromkreisen
und den schutzleiterbezogenen Steuer- und Regelungsstromkreisen vorhande-
nen Isolationsstrecken, gemäß einer Bemessungsspannung von 300 V nach
IEC/DIN EN 50178, eingehalten.
Bedingt durch eine im Netzeinspeisemodul enthaltene 6-pulsige Drehstrom-
brückenschaltung, sind in evtl. auftretenden Fehlerströmen Gleichstromanteile
enthalten. Bei Auswahl/Auslegung einer Fehlerstromschutzeinrichtung ist dies
zu berücksichtigen.
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008
Anschlussskizze IT-Netz und Trenntrafo
Netz/Trafo für Fabrik
Trenntrafo
Z
Netzfilter
PE
U1 V1 W1
NE-Modul
© Siemens AG 2008 All Rights Reserved
11.05
05.01
L3
L2
L1
PE
N
