3 Motorauswahl und Lageerfassung
3.4 Direkte Lageerfassung
1) siehe parametrierbare Geber-Grenzfrequenz (ab SW 5.1.14)
3-72
Singleturn-, Multiturn- und lineare Absolutsysteme mit zwei um 90 Grad
versetzten sinusförmigen Spannungs-Signalen A, B und EnDat-Interface
Übertragung Inkrementalsignale:
Amplitude A – *A
Amplitude B – *B
Übertragung Serielle Signale:
Pegel:
Spannungsversorgung:
Maximaler Versorgungsstrom:
Max. auswertbare Gebersignalfrequenz:
Hinweis
Bei den oben genannten max. Gebersignalfrequenz muss die Signalamplitude
60 % der Nennamplitude und die Abweichung der Phasenverschiebung von

d
ideal 90 zwischen Spur A und B
Frequenzgang der Gebersignale beachten.
A–*A
0
90_el.
B–*B
0

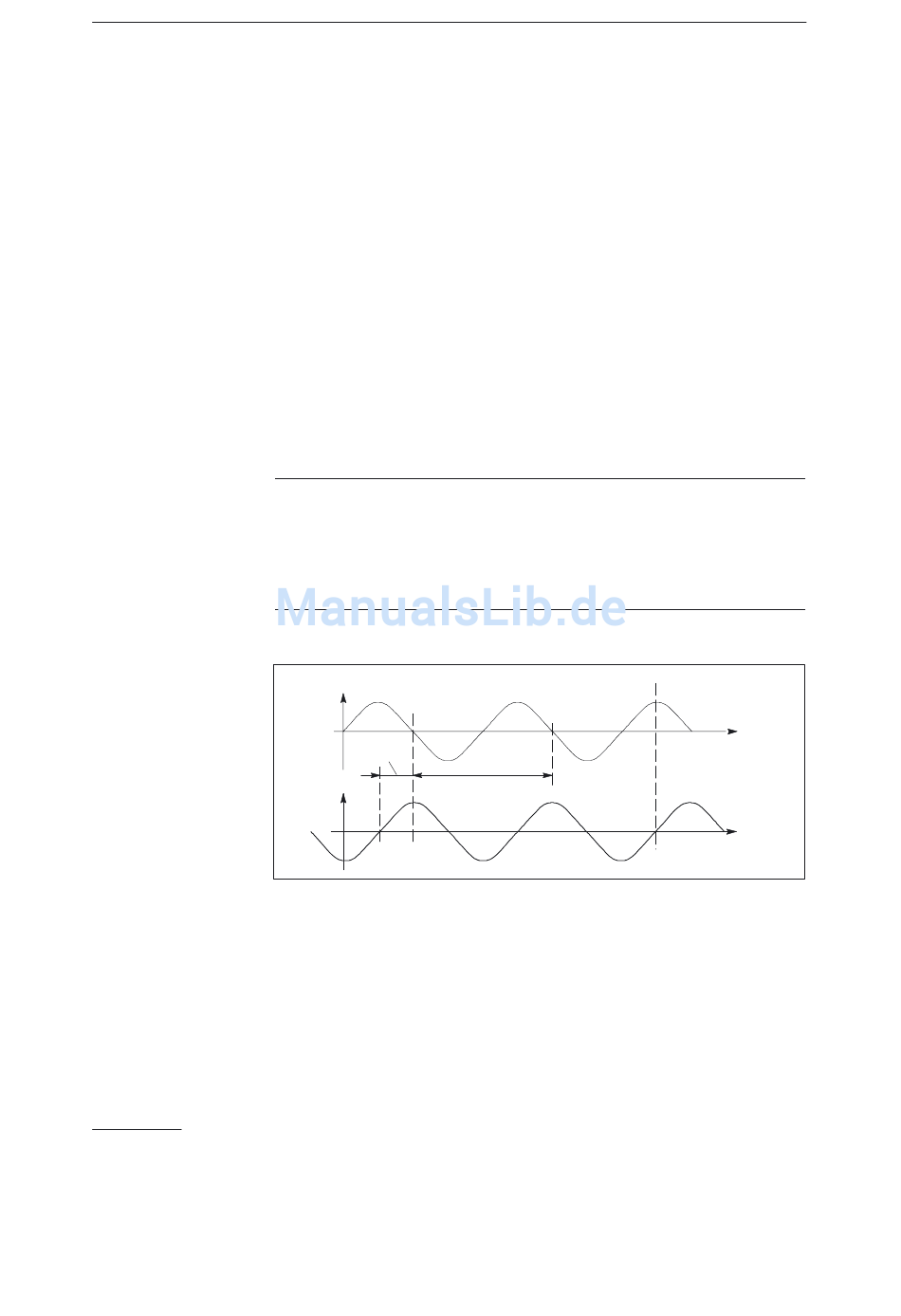

Bild 3-4 Signalverlauf bei Inkrementalspuren bei Rechtsdrehung
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008
Differenzsignale
A, *A und B, *B
1 Vpp +20 % –25 %
1 Vpp +20 % –25 %
Differenzsignale
Daten, *Daten und Clock, *Clock
nach EIA 485
5 V ± 5 % (siehe auch Kapitel 3.4.2
Geberstromversorgung)
300 mA
200 kHz Standard Baugruppe /
420 kHz (ab SW 5.1.14)
350 kHz
d
30 sein.

360_ el.
