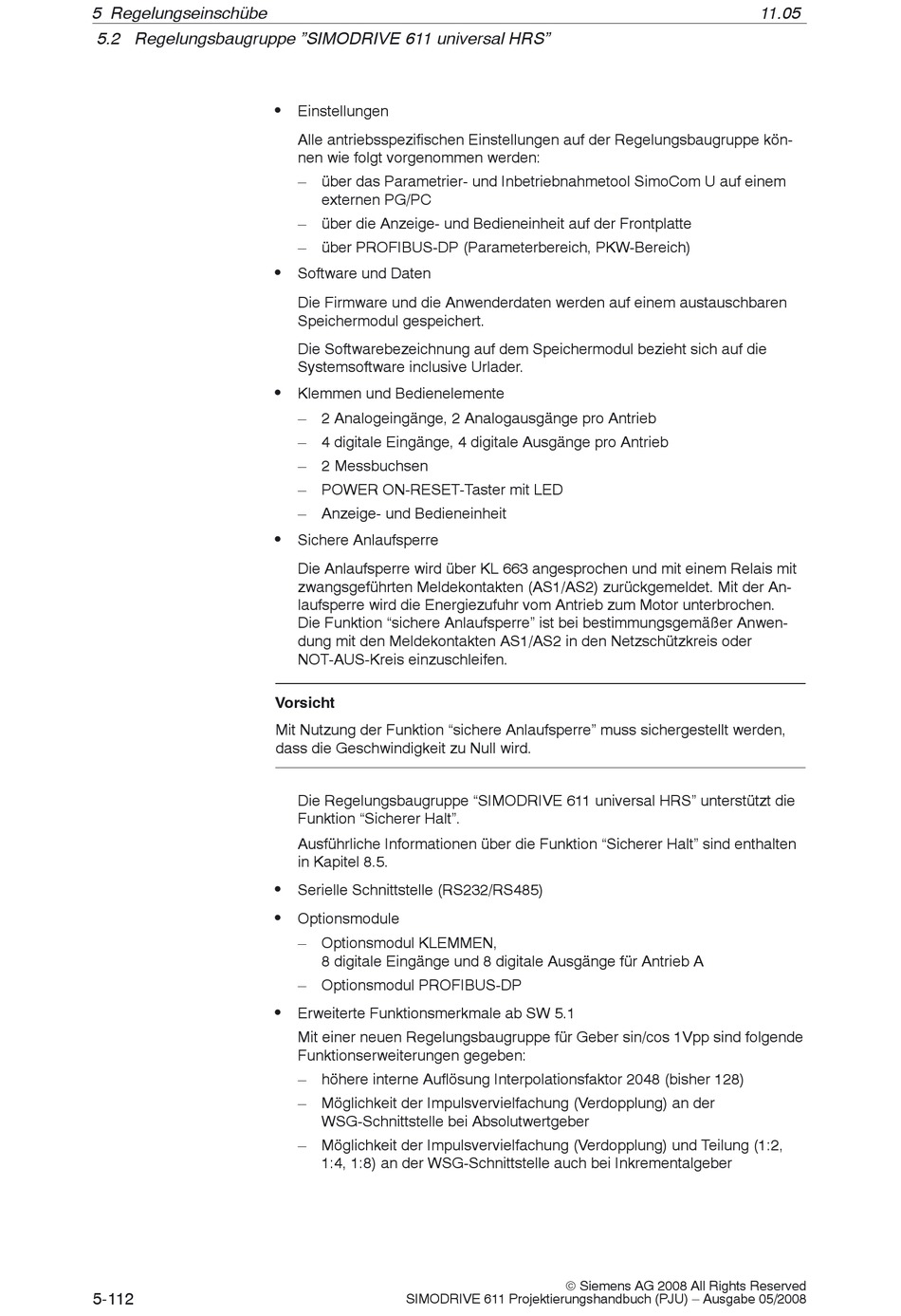

5 Regelungseinschübe
5.2 Regelungsbaugruppe "SIMODRIVE 611 universal HRS"
5-112
S
Einstellungen
Alle antriebsspezifischen Einstellungen auf der Regelungsbaugruppe kön-
nen wie folgt vorgenommen werden:
– über das Parametrier- und Inbetriebnahmetool SimoCom U auf einem
externen PG/PC
– über die Anzeige- und Bedieneinheit auf der Frontplatte
– über PROFIBUS-DP (Parameterbereich, PKW-Bereich)
S
Software und Daten
Die Firmware und die Anwenderdaten werden auf einem austauschbaren
Speichermodul gespeichert.
Die Softwarebezeichnung auf dem Speichermodul bezieht sich auf die
Systemsoftware inclusive Urlader.
S
Klemmen und Bedienelemente
– 2 Analogeingänge, 2 Analogausgänge pro Antrieb
– 4 digitale Eingänge, 4 digitale Ausgänge pro Antrieb
– 2 Messbuchsen
– POWER ON-RESET-Taster mit LED
– Anzeige- und Bedieneinheit
S
Sichere Anlaufsperre
Die Anlaufsperre wird über KL 663 angesprochen und mit einem Relais mit
zwangsgeführten Meldekontakten (AS1/AS2) zurückgemeldet. Mit der An-
laufsperre wird die Energiezufuhr vom Antrieb zum Motor unterbrochen.
Die Funktion "sichere Anlaufsperre" ist bei bestimmungsgemäßer Anwen-
dung mit den Meldekontakten AS1/AS2 in den Netzschützkreis oder
NOT-AUS-Kreis einzuschleifen.
Vorsicht
Mit Nutzung der Funktion "sichere Anlaufsperre" muss sichergestellt werden,
dass die Geschwindigkeit zu Null wird.
Die Regelungsbaugruppe "SIMODRIVE 611 universal HRS" unterstützt die
Funktion "Sicherer Halt".
Ausführliche Informationen über die Funktion "Sicherer Halt" sind enthalten
in Kapitel 8.5.
S
Serielle Schnittstelle (RS232/RS485)
S
Optionsmodule
– Optionsmodul KLEMMEN,
8 digitale Eingänge und 8 digitale Ausgänge für Antrieb A
– Optionsmodul PROFIBUS-DP
S
Erweiterte Funktionsmerkmale ab SW 5.1
Mit einer neuen Regelungsbaugruppe für Geber sin/cos 1Vpp sind folgende
Funktionserweiterungen gegeben:
– höhere interne Auflösung Interpolationsfaktor 2048 (bisher 128)
– Möglichkeit der Impulsvervielfachung (Verdopplung) an der
WSG-Schnittstelle bei Absolutwertgeber
– Möglichkeit der Impulsvervielfachung (Verdopplung) und Teilung (1:2,
1:4, 1:8) an der WSG-Schnittstelle auch bei Inkrementalgeber
