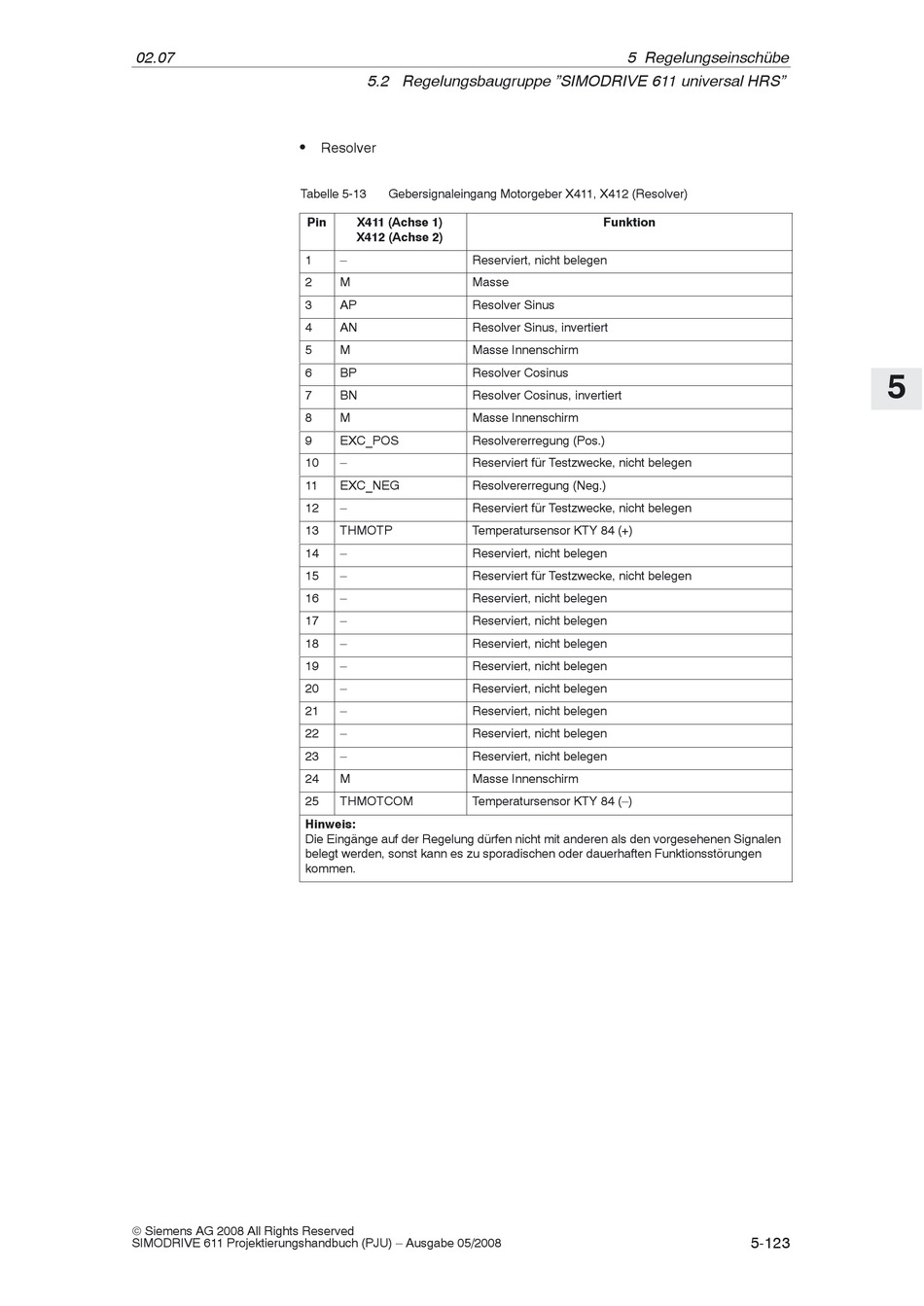

Siemens SIMODRIVE 611 digital Projektierungshandbuch Seite 123

02.07
05.01
S
Tabelle 5-13
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Hinweis:
Die Eingänge auf der Regelung dürfen nicht mit anderen als den vorgesehenen Signalen
belegt werden, sonst kann es zu sporadischen oder dauerhaften Funktionsstörungen
kommen.
© Siemens AG 2008 All Rights Reserved
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008
5.2 Regelungsbaugruppe "SIMODRIVE 611 universal HRS"
Resolver
Gebersignaleingang Motorgeber X411, X412 (Resolver)
Pin X411 (Achse 1)
X412 (Achse 2)
– Reserviert, nicht belegen
M Masse
AP Resolver Sinus
AN Resolver Sinus, invertiert
M Masse Innenschirm
BP Resolver Cosinus
BN Resolver Cosinus, invertiert
M Masse Innenschirm
EXC_POS Resolvererregung (Pos.)
– Reserviert für Testzwecke, nicht belegen
EXC_NEG Resolvererregung (Neg.)
– Reserviert für Testzwecke, nicht belegen
THMOTP Temperatursensor KTY 84 (+)
– Reserviert, nicht belegen
– Reserviert für Testzwecke, nicht belegen
– Reserviert, nicht belegen
– Reserviert, nicht belegen
– Reserviert, nicht belegen
– Reserviert, nicht belegen
– Reserviert, nicht belegen
– Reserviert, nicht belegen
– Reserviert, nicht belegen
– Reserviert, nicht belegen
M Masse Innenschirm
THMOTCOM Temperatursensor KTY 84 (–)
5 Regelungseinschübe
Funktion
5-123
