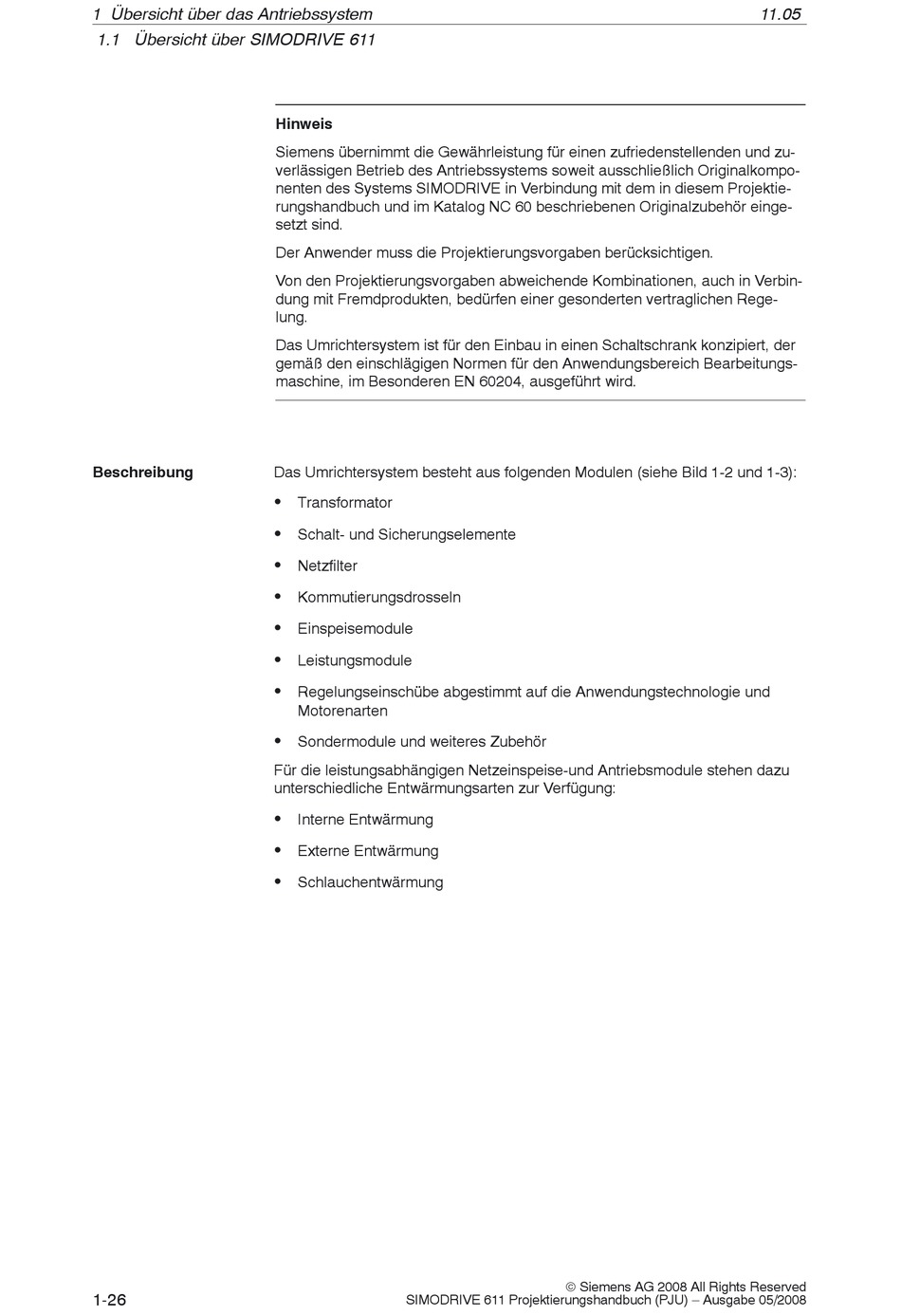

1 Übersicht über das Antriebssystem
1.1 Übersicht über SIMODRIVE 611
Beschreibung
1-26
Hinweis
Siemens übernimmt die Gewährleistung für einen zufriedenstellenden und zu-
verlässigen Betrieb des Antriebssystems soweit ausschließlich Originalkompo-
nenten des Systems SIMODRIVE in Verbindung mit dem in diesem Projektie-
rungshandbuch und im Katalog NC 60 beschriebenen Originalzubehör einge-
setzt sind.
Der Anwender muss die Projektierungsvorgaben berücksichtigen.
Von den Projektierungsvorgaben abweichende Kombinationen, auch in Verbin-
dung mit Fremdprodukten, bedürfen einer gesonderten vertraglichen Rege-
lung.
Das Umrichtersystem ist für den Einbau in einen Schaltschrank konzipiert, der
gemäß den einschlägigen Normen für den Anwendungsbereich Bearbeitungs-
maschine, im Besonderen EN 60204, ausgeführt wird.
Das Umrichtersystem besteht aus folgenden Modulen (siehe Bild 1-2 und 1-3):
S
Transformator
S
Schalt- und Sicherungselemente
S
Netzfilter
S
Kommutierungsdrosseln
S
Einspeisemodule
S
Leistungsmodule
S
Regelungseinschübe abgestimmt auf die Anwendungstechnologie und
Motorenarten
S
Sondermodule und weiteres Zubehör
Für die leistungsabhängigen Netzeinspeise-und Antriebsmodule stehen dazu
unterschiedliche Entwärmungsarten zur Verfügung:
S
Interne Entwärmung
S
Externe Entwärmung
S
Schlauchentwärmung
