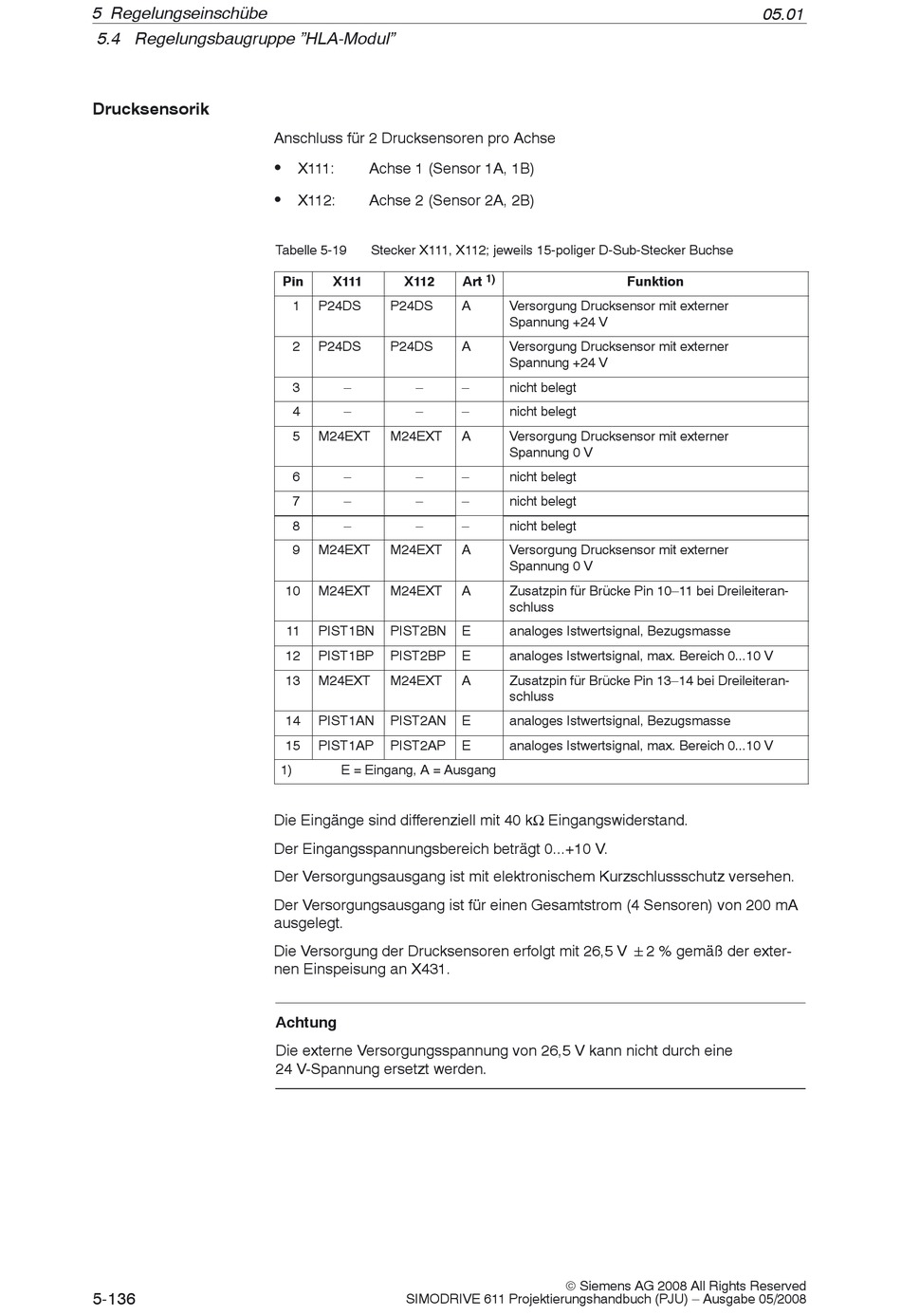

Siemens SIMODRIVE 611 digital Projektierungshandbuch Seite 136

5 Regelungseinschübe
5.4 Regelungsbaugruppe "HLA-Modul"
Drucksensorik
5-136
Anschluss für 2 Drucksensoren pro Achse
S
X111: Achse 1 (Sensor 1A, 1B)
S
X112: Achse 2 (Sensor 2A, 2B)
Tabelle 5-19 Stecker X111, X112; jeweils 15-poliger D-Sub-Stecker Buchse
Pin X111 X112
1 P24DS P24DS
2 P24DS P24DS
3 – –
4 – –
5 M24EXT M24EXT
6 – –
7 – –
8 – –
9 M24EXT M24EXT
10 M24EXT M24EXT
11 PIST1BN PIST2BN
12 PIST1BP PIST2BP
13 M24EXT M24EXT
14 PIST1AN PIST2AN
15 PIST1AP PIST2AP
1) E = Eingang, A = Ausgang
Die Eingänge sind differenziell mit 40 kΩ Eingangswiderstand.
Der Eingangsspannungsbereich beträgt 0...+10 V.
Der Versorgungsausgang ist mit elektronischem Kurzschlussschutz versehen.
Der Versorgungsausgang ist für einen Gesamtstrom (4 Sensoren) von 200 mA
ausgelegt.
Die Versorgung der Drucksensoren erfolgt mit 26,5 V "2 % gemäß der exter-
nen Einspeisung an X431.
Achtung
Die externe Versorgungsspannung von 26,5 V kann nicht durch eine
24 V-Spannung ersetzt werden.
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008
1)
Art Funktion
A Versorgung Drucksensor mit externer
Spannung +24 V
A Versorgung Drucksensor mit externer
Spannung +24 V
– nicht belegt
– nicht belegt
A Versorgung Drucksensor mit externer
Spannung 0 V
– nicht belegt
– nicht belegt
– nicht belegt
A Versorgung Drucksensor mit externer
Spannung 0 V
A Zusatzpin für Brücke Pin 10–11 bei Dreileiteran-
schluss
E analoges Istwertsignal, Bezugsmasse
E analoges Istwertsignal, max. Bereich 0...10 V
A Zusatzpin für Brücke Pin 13–14 bei Dreileiteran-
schluss
E analoges Istwertsignal, Bezugsmasse
E analoges Istwertsignal, max. Bereich 0...10 V
