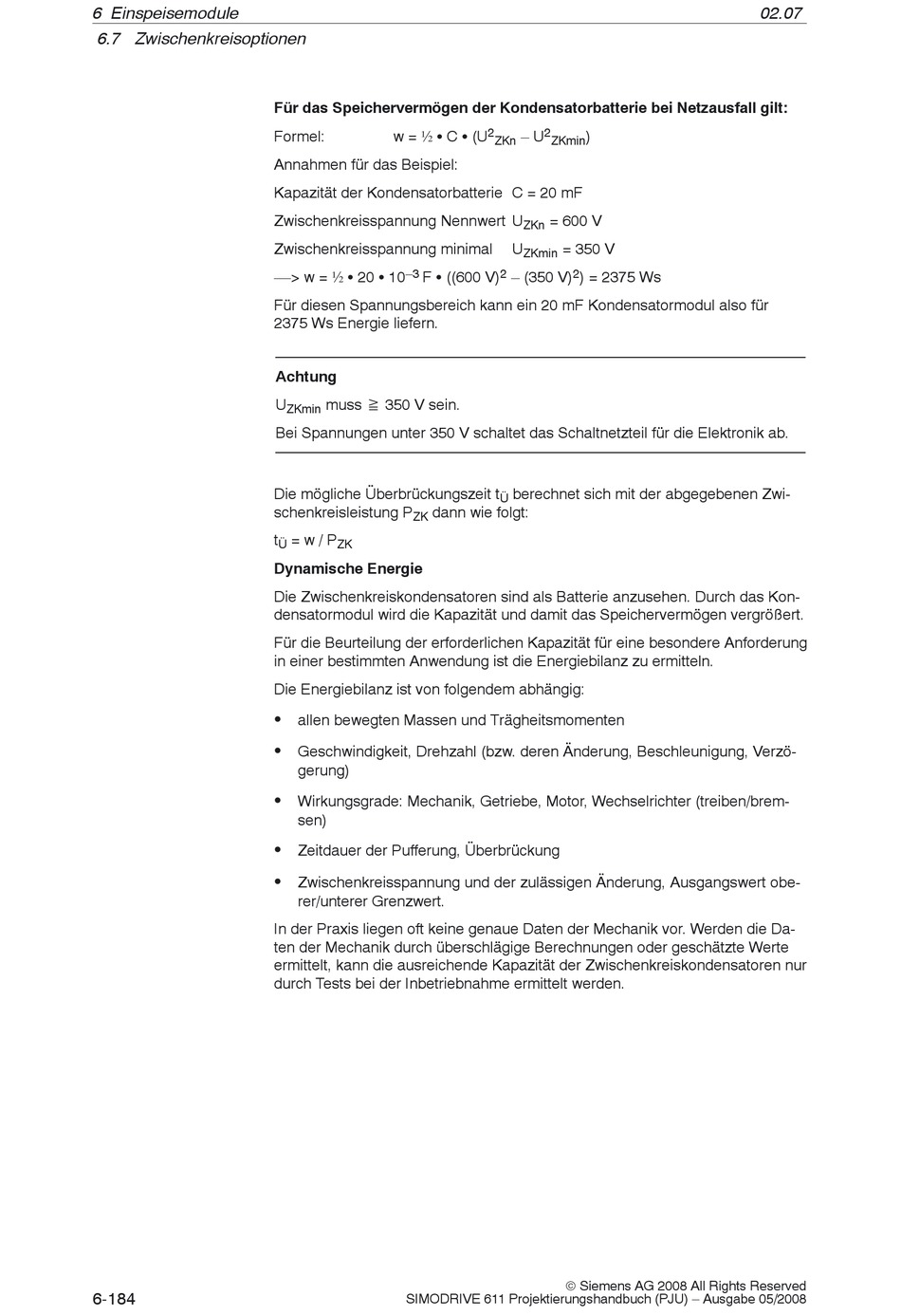

Für das Speichervermögen der Kondensatorbatterie bei Netzausfall gilt:
Formel: w = ½ S C S (U
Annahmen für das Beispiel:
Kapazität der Kondensatorbatterie C = 20 mF
Zwischenkreisspannung Nennwert U
Zwischenkreisspannung minimal
–3
––> w = ½ S 20 S 10 F S ((600 V)
Für diesen Spannungsbereich kann ein 20 mF Kondensatormodul also für
2375 Ws Energie liefern.
Achtung
U muss y 350 V sein.
ZKmin
Bei Spannungen unter 350 V schaltet das Schaltnetzteil für die Elektronik ab.
Die mögliche Überbrückungszeit t
schenkreisleistung P dann wie folgt:
ZK
t = w / P
Ü ZK
Dynamische Energie
Die Zwischenkreiskondensatoren sind als Batterie anzusehen. Durch das Kon-
densatormodul wird die Kapazität und damit das Speichervermögen vergrößert.
Für die Beurteilung der erforderlichen Kapazität für eine besondere Anforderung
in einer bestimmten Anwendung ist die Energiebilanz zu ermitteln.
Die Energiebilanz ist von folgendem abhängig:
S
allen bewegten Massen und Trägheitsmomenten
S
Geschwindigkeit, Drehzahl (bzw. deren Änderung, Beschleunigung, Verzö-
gerung)
S
Wirkungsgrade: Mechanik, Getriebe, Motor, Wechselrichter (treiben/brem-
sen)
S
Zeitdauer der Pufferung, Überbrückung
S
Zwischenkreisspannung und der zulässigen Änderung, Ausgangswert obe-
rer/unterer Grenzwert.
In der Praxis liegen oft keine genaue Daten der Mechanik vor. Werden die Da-
ten der Mechanik durch überschlägige Berechnungen oder geschätzte Werte
ermittelt, kann die ausreichende Kapazität der Zwischenkreiskondensatoren nur
durch Tests bei der Inbetriebnahme ermittelt werden.
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008
2 2
– U )
ZKn ZKmin
= 600 V
ZKn
U = 350 V
ZKmin
2 2
– (350 V) ) = 2375 Ws
