5 Regelungseinschübe
5.1 Antriebsregelung mit digitaler Sollwertschnittstelle
1-Achs-Ausführung
High Performance
M3 / 0,8 Nm
0,5 Nm
DAU-Belegung
DAU 1 DAU 2
DAU 3 Masse

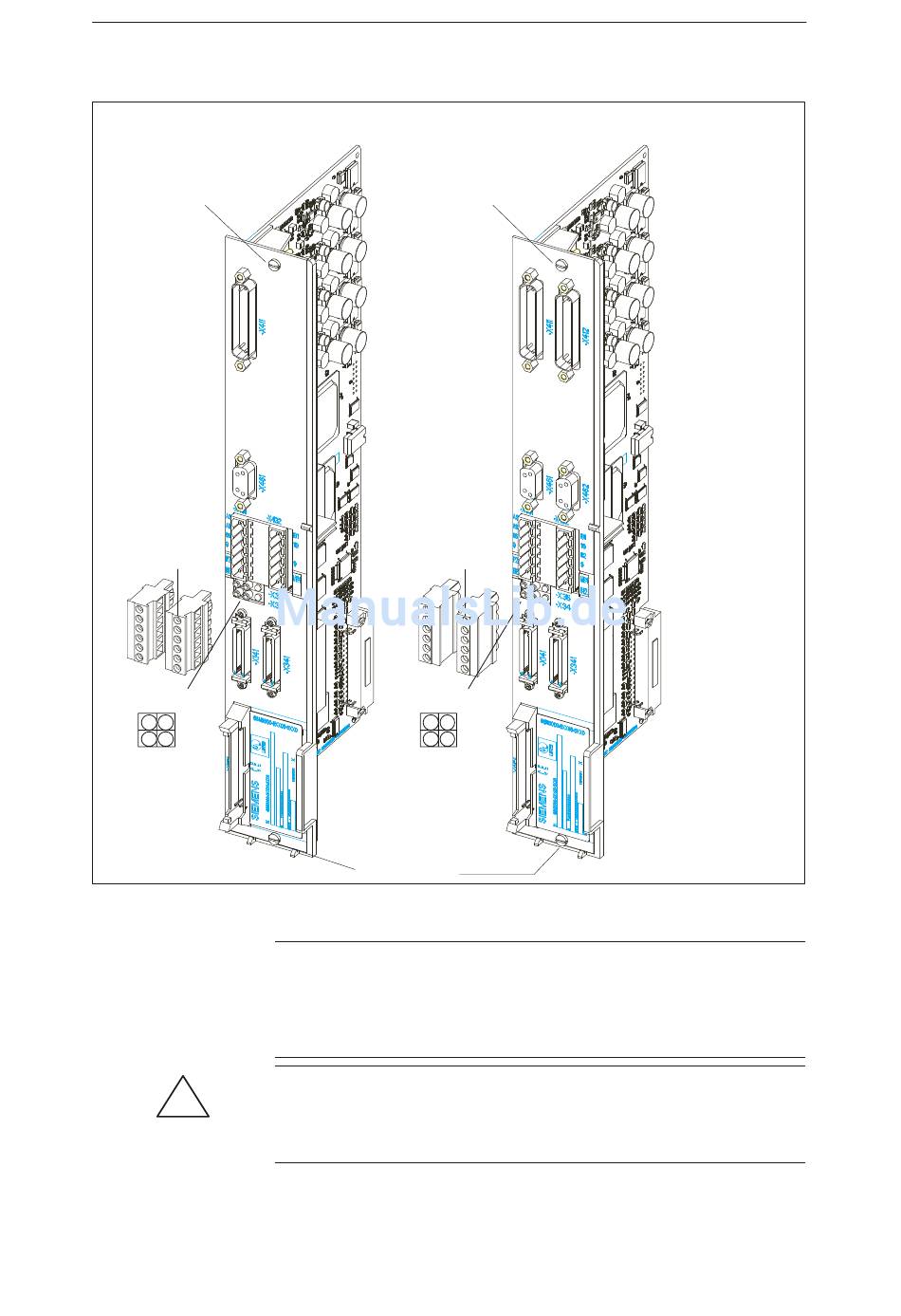

Bild 5-2 Digitale Regelung High Performance und High Standard ohne direktem Messsystem
!
5-106
DAU-Belegung
DAU 1
DAU 3
M3 / 0,8 Nm
Achtung
Bei Verwendung von Nicht PELV-Stromkreisen an den Klemmen AS1, AS2
muss durch Steckercodierung ein Vertauschen des Steckers verhindert werden
(siehe EN60204–1, Kap. 6.4).
Bestellnr. zu Codier-Stecker siehe Katalog NC 60.
Warnung
An den Klemmen 19, P24 und M24 dürfen nur PELV-Stromkreise angeschlos-
sen werden. Bei Nichteinhaltung kann es zu Personenschäden durch elektri-
schen Schlag kommen.
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008
2-Achs-Ausführung
High Performance / High Standard
M3 / 0,8 Nm
0,5 Nm
DAU 2
Masse
