8 Wichtige Schaltungshinweise
8.16 Voltage Protection Modul VPM

Anschluss

VPM 120
8-324
SIMODRIVE 611
U2 V2 W2 PE
U3 V3
W3
U4 W4
V4
X3
Kabellänge max. 50 m

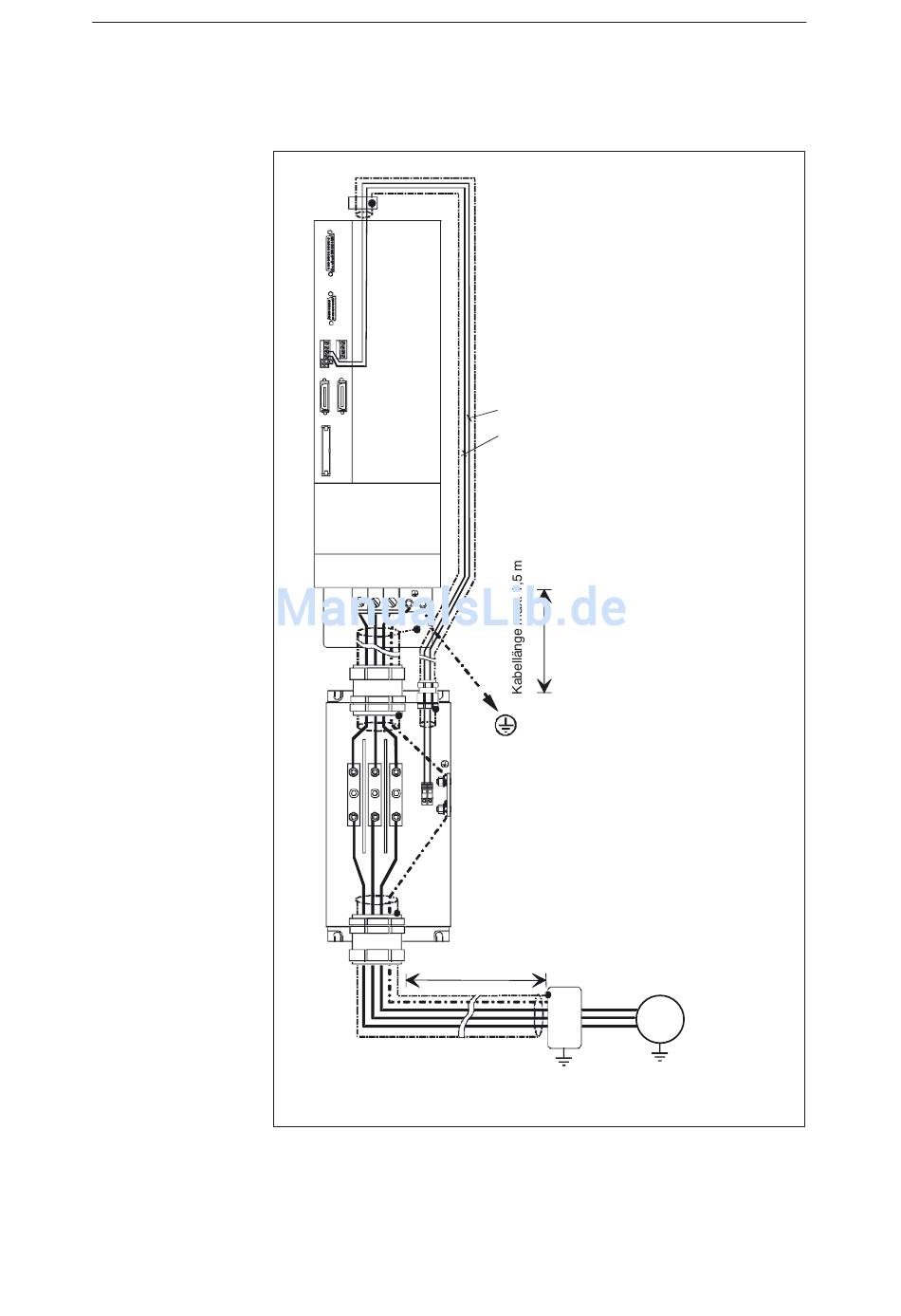

Bild 8-41 Anschluss VPM 120
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008
Kl 663: pulse enabling / Impulsfreigabe
Kl 9: enabling voltage / Freigabespannung
PE
VPM 120
PE
© Siemens AG 2008 All Rights Reserved
02.07
05.01
MOTOR
M
