4 Leistungsmodule
4.1 Beschreibung
!
Leistungsmodul
interne Entwär-
mung
Regelungseinschub
(siehe Kapitel 5)
M3 / 0,8 Nm
Bestell-Nr.

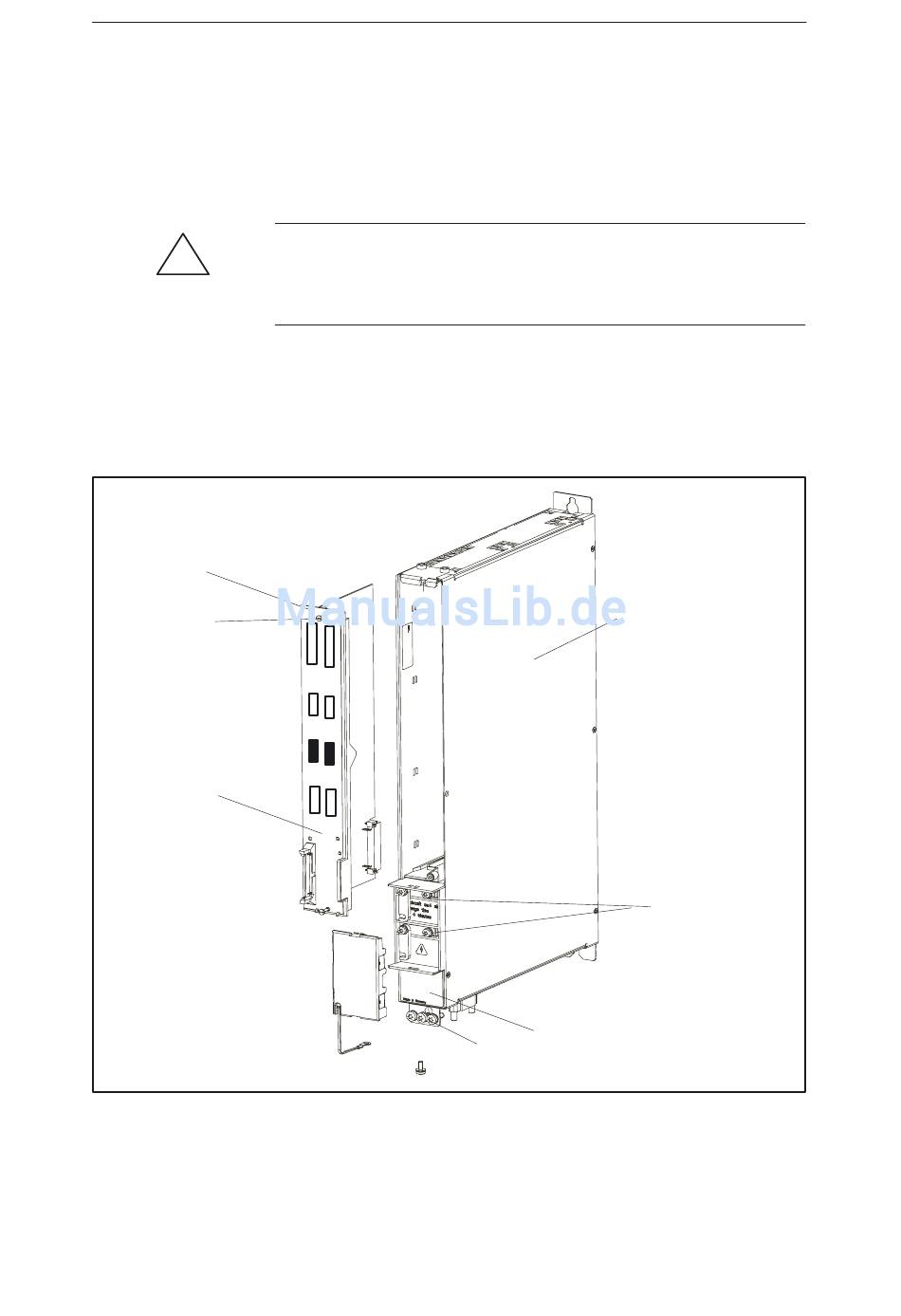

Bild 4-1 Leistungsmodul mit Regelungseinschub
4-84
Die Gerätebusleitung gehört zum Lieferumfang des Leistungsmoduls. Für das
digitale System müssen die Antriebsbusleitungen getrennt bestellt werden.
Die Angabe der Ströme auf den Leistungsmodulen (LT-Modulen) sind Normie-
rungswerte, auf die sich alle Regelungseinschübe beziehen. Die Ausgangs-
ströme können durch den eingesetzten Regelungseinschub begrenzt werden.
Vorsicht
Nach dem Stecken des Regelungseinschubes müssen die Befestigungs-
schrauben der Regelungsfrontplatte angezogen werden, um eine elektrische
Verbindung zum Modulgehäuse sicherzustellen.
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008
Leistungsmodul 50 mm
Typenschild/Bestell-Nr .
PE
© Siemens AG 2008 All Rights Reserved
10.04 02.07
05.01
M4 / 1,8 Nm
