Siemens SIMODRIVE 611 digital Projektierungshandbuch Seite 189

05.08 11.05
05.01
Anschluss
PW-Modul
Auslieferungszustand:
Stecker mit Brücke zwischen 1R und 2R
interner Widerstand aktiv
1)
Wärmeleitblech
PW-Modul
ZK–Schnell–
X221
entladung
50
19
X151 X351
P600
M600
1R
PE
Pulswiderstand mit internem Widerstand
1) Montage siehe Kapitel.12, Bild 12-59

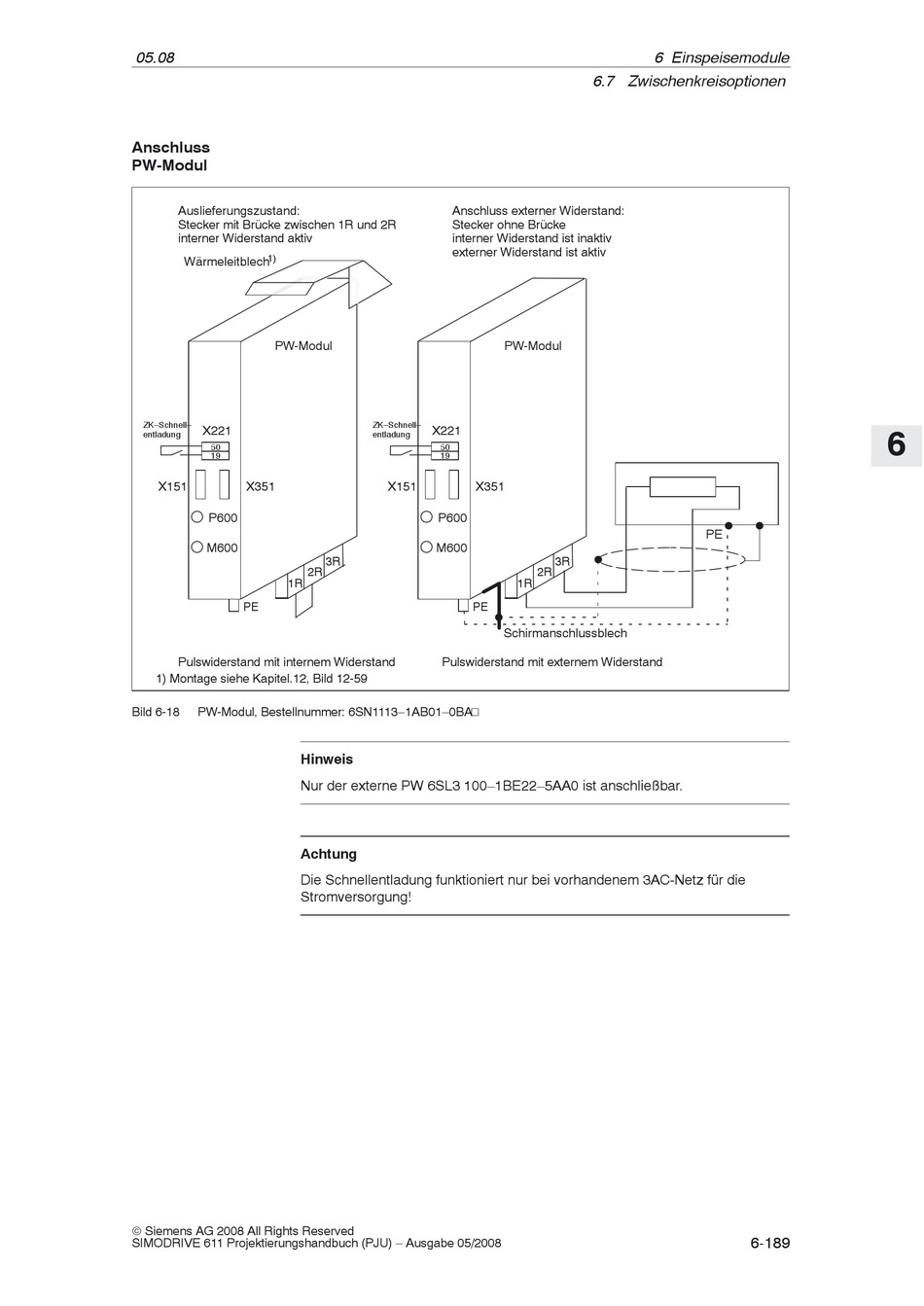

Bild 6-18 PW-Modul, Bestellnummer: 6SN1113–1AB01–0BAV
Hinweis
Nur der externe PW 6SL3 100–1BE22–5AA0 ist anschließbar.
Achtung
Die Schnellentladung funktioniert nur bei vorhandenem 3AC-Netz für die
Stromversorgung!
© Siemens AG 2008 All Rights Reserved
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008
Anschluss externer Widerstand:
Stecker ohne Brücke
interner Widerstand ist inaktiv
externer Widerstand ist aktiv
ZK–Schnell–
X221
entladung
50
19
X151 X351
P600
M600
3R
2R
PE
Pulswiderstand mit externem Widerstand
6 Einspeisemodule
6.7 Zwischenkreisoptionen
PW-Modul
3R
2R
1R
Schirmanschlussblech
PE
6-189
6
