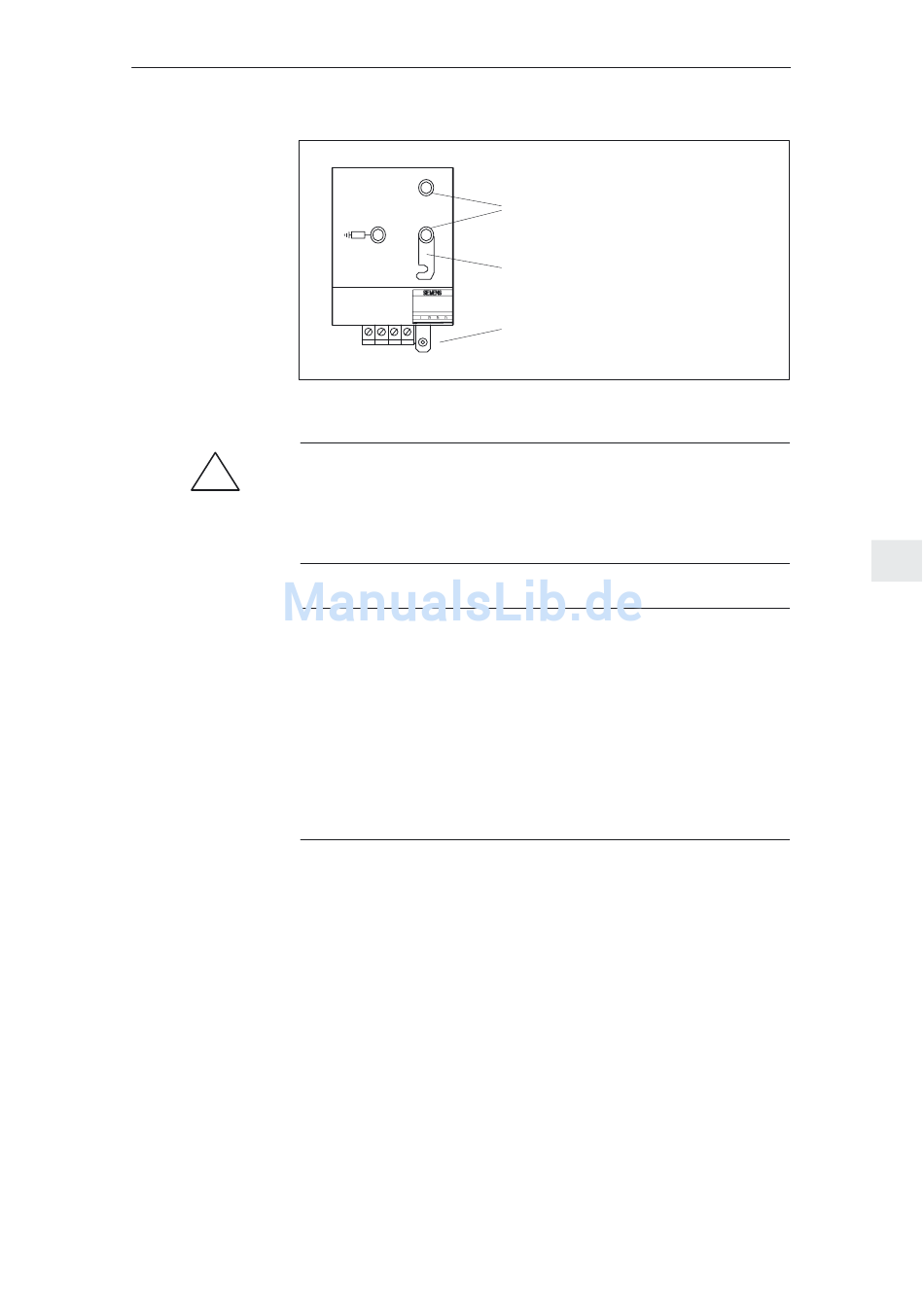

Bild 8-1
Warnung
!
Der Erdungsbügel dient zur hochohmigen Erdanbindung und Symmetrierung
des Zwischenkreises zur Erde. Er muss immer eingelegt bleiben.
Nur für eine Hochspannungsprüfung, muss zu diesem Zweck der Erdungsbü-
gel geöffnet werden.
Hinweis
Elektrische Trennung des Netzes vom Leistungskreis des Antriebsverbandes
über das interne Netzschütz.
Über die Klemmen NS1, NS2 am NE-Modul kann der Spulenkreis über externe
potentialfreie Kontakte für die zuverlässige Abschaltung des Netzschützes auf-
getrennt werden. Fehlt die Verbindung beim Einschalten des Gerätes, so wird
der Zwischenkreis nicht vorgeladen. Das Öffnen des Schützes kann über die
Klemmen 111, 113 und 213 abgefragt werden.
Die Verbindung NS1, NS2 darf nur bei voreilender Abschaltung der Kl 48 und/
oder Kl 63 oder gleichzeitig mit diesen Klemmen geschaltet werden, siehe
Kapitel 8.7.
© Siemens AG 2008 All Rights Reserved
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008
P600
Zwischenkreisanschluss
100 kΩ
M600
Erdungsbügel
Netzanschluss
U1 V1 W1 X131 PE
NE-Modul
8 Wichtige Schaltungshinweise
8.1 Allgemeine Hinweise
