Siemens SIMODRIVE 611 digital Projektierungshandbuch Seite 325

02.07
05.01
Anschluss
VPM 200/
S
VPM 200 Dynamik

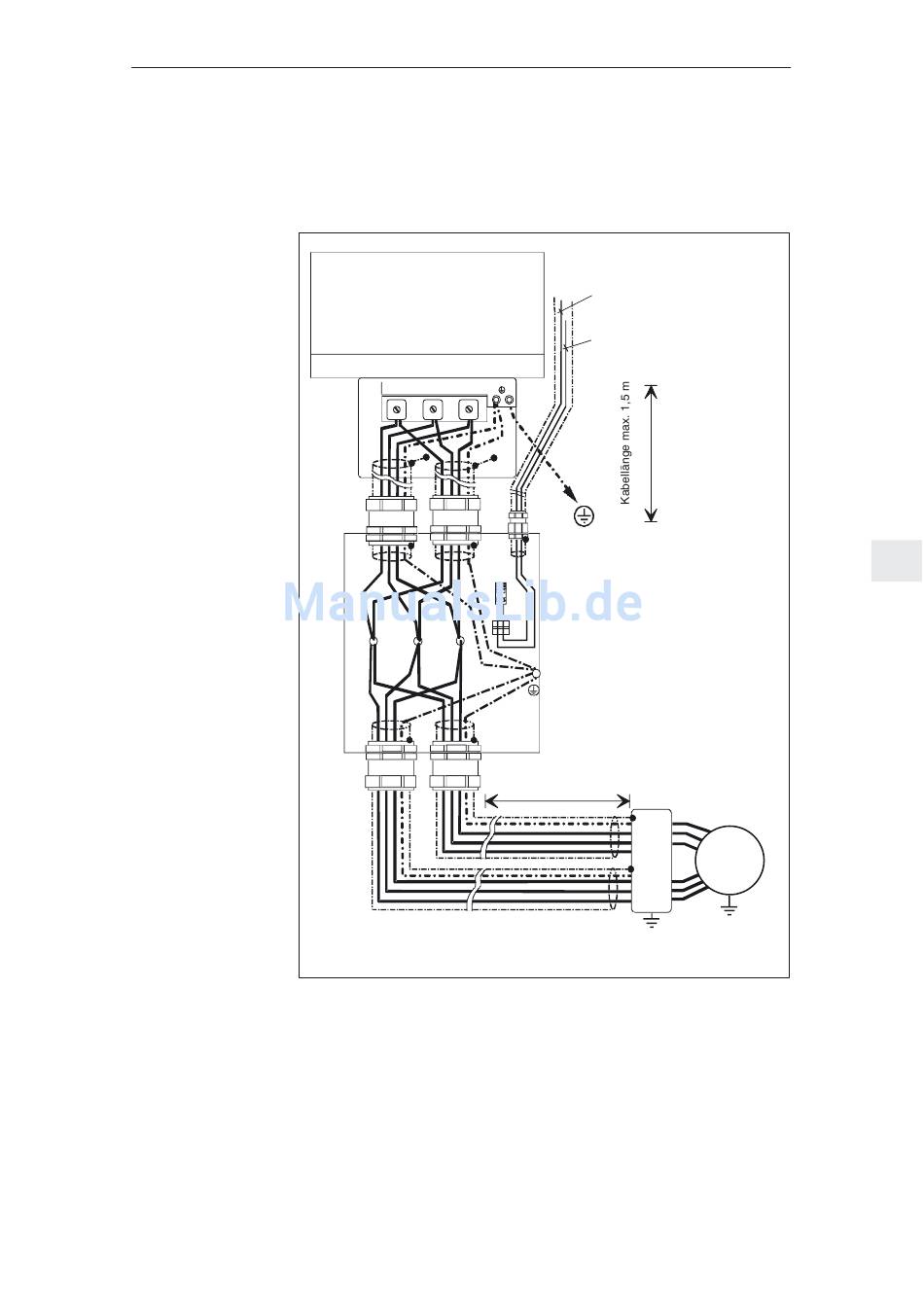

Bild 8-42
© Siemens AG 2008 All Rights Reserved
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008
Anschlussschema
SIMODRIVE 611 digital
W2
U2 V2 PE
X3
W
U V
Anschluss VPM 200/VPM 200 Dynamik
8 Wichtige Schaltungshinweise
8.16 Voltage Protection Modul VPM
Kl 9: Freigabespannung
Kl 663: Impulsfreigabe
Anschluss Vorschaltdrossel Motor
nicht zulässig!
PE
VPM 200 / VPM 200 Dynamik
Vorschaltdrossel bei VPM 200 Dynamik
hier anschließen
Kabellänge max. 50 m
PE
Motor
M
8-325
8
