6 Einspeisemodule
6.5 Schnittstellenübersicht

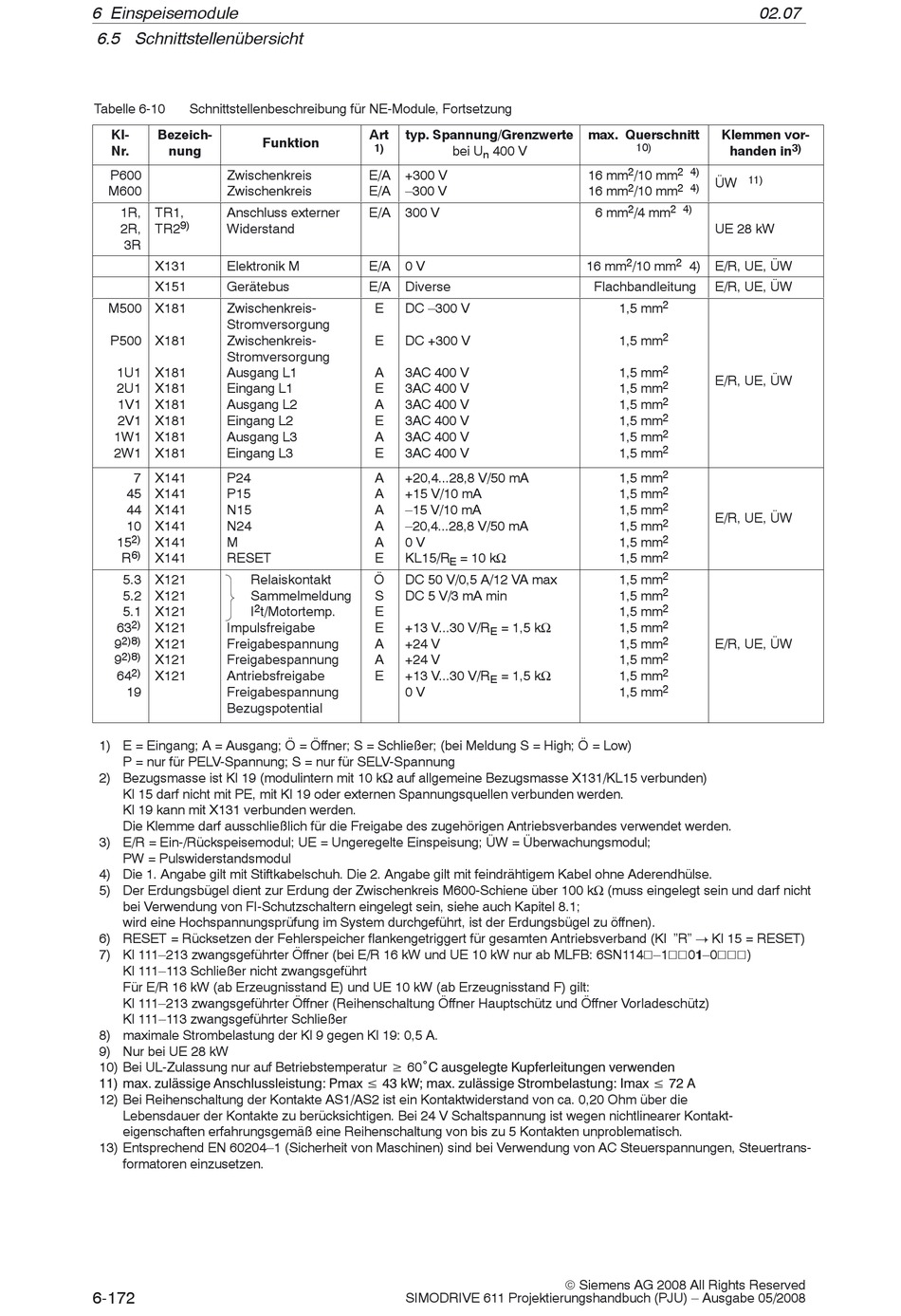

Tabelle 6-10 Schnittstellenbeschreibung für NE-Module, Fortsetzung
Kl- Bezeich-
Funktion
Nr. nung
P600 Zwischenkreis
M600 Zwischenkreis
1R, TR1, Anschluss externer
9)
2R, TR2 Widerstand
3R
X131 Elektronik M
X151 Gerätebus
M500 X181 Zwischenkreis-
Stromversorgung
P500 X181 Zwischenkreis-
Stromversorgung
1U1 X181 Ausgang L1
2U1 X181 Eingang L1
1V1 X181 Ausgang L2
2V1 X181 Eingang L2
1W1 X181 Ausgang L3
2W1 X181 Eingang L3
7 X141 P24
45 X141 P15
44 X141 N15
10 X141 N24
2)
15 X141 M
6)
R X141 RESET
5.3 X121 Relaiskontakt
5.2 X121 Sammelmeldung
2
5.1 X121 I t/Motortemp.
2)
63 X121 Impulsfreigabe
2)8)
9 X121 Freigabespannung
2)8)
9 X121 Freigabespannung
2)
64 X121 Antriebsfreigabe
19 Freigabespannung
Bezugspotential
1) E = Eingang; A = Ausgang; Ö = Öffner; S = Schließer; (bei Meldung S = High; Ö = Low)
P = nur für PELV-Spannung; S = nur für SELV-Spannung
2) Bezugsmasse ist Kl 19 (modulintern mit 10 kW auf allgemeine Bezugsmasse X131/KL15 verbunden)
Kl 15 darf nicht mit PE, mit Kl 19 oder externen Spannungsquellen verbunden werden.
Kl 19 kann mit X131 verbunden werden.
Die Klemme darf ausschließlich für die Freigabe des zugehörigen Antriebsverbandes verwendet werden.
3) E/R = Ein-/Rückspeisemodul; UE = Ungeregelte Einspeisung; ÜW = Überwachungsmodul;
PW = Pulswiderstandsmodul
4) Die 1. Angabe gilt mit Stiftkabelschuh. Die 2. Angabe gilt mit feindrähtigem Kabel ohne Aderendhülse.
5) Der Erdungsbügel dient zur Erdung der Zwischenkreis M600-Schiene über 100 kΩ (muss eingelegt sein und darf nicht
bei Verwendung von FI-Schutzschaltern eingelegt sein, siehe auch Kapitel 8.1;
wird eine Hochspannungsprüfung im System durchgeführt, ist der Erdungsbügel zu öffnen).
6) RESET = Rücksetzen der Fehlerspeicher flankengetriggert für gesamten Antriebsverband (Kl "R" ! Kl 15 = RESET)
7) Kl 111–213 zwangsgeführter Öffner (bei E/R 16 kW und UE 10 kW nur ab MLFB: 6SN114V–1VV01–0VVV)
Kl 111–113 Schließer nicht zwangsgeführt
Für E/R 16 kW (ab Erzeugnisstand E) und UE 10 kW (ab Erzeugnisstand F) gilt:
Kl 111–213 zwangsgeführter Öffner (Reihenschaltung Öffner Hauptschütz und Öffner Vorladeschütz)
Kl 111–113 zwangsgeführter Schließer
8) maximale Strombelastung der Kl 9 gegen Kl 19: 0,5 A.
9) Nur bei UE 28 kW
10) Bei UL-Zulassung nur auf Betriebstemperatur w 60°C ausgelegte Kupferleitungen verwenden
11) max. zulässige Anschlussleistung: Pmax v 43 kW; max. zulässige Strombelastung: Imax v 72 A
12) Bei Reihenschaltung der Kontakte AS1/AS2 ist ein Kontaktwiderstand von ca. 0,20 Ohm über die
Lebensdauer der Kontakte zu berücksichtigen. Bei 24 V Schaltspannung ist wegen nichtlinearer Kontakt-
eigenschaften erfahrungsgemäß eine Reihenschaltung von bis zu 5 Kontakten unproblematisch.
13) Entsprechend EN 60204–1 (Sicherheit von Maschinen) sind bei Verwendung von AC Steuerspannungen, Steuertrans-
formatoren einzusetzen.
6-172
Art typ. Spannung/Grenzwerte
1)
bei U 400 V
n
E/A +300 V
E/A –300 V
E/A 300 V
E/A 0 V
E/A Diverse
E DC –300 V
E DC +300 V
A 3AC 400 V
E 3AC 400 V
A 3AC 400 V
E 3AC 400 V
A 3AC 400 V
E 3AC 400 V
A +20,4...28,8 V/50 mA
A +15 V/10 mA
A –15 V/10 mA
A –20,4...28,8 V/50 mA
A 0 V
E KL15/R = 10 kΩ
E
Ö DC 50 V/0,5 A/12 VA max
S DC 5 V/3 mA min
E
E +13 V...30 V/R = 1,5 kΩ
E
A +24 V
A +24 V
E +13 V...30 V/R = 1,5 kΩ
E
0 V
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008
max. Querschnitt Klemmen vor-
10)
handen in
2 2 4)
16 mm /10 mm
ÜW
2 2 4)
16 mm /10 mm
2 2 4)
6 mm /4 mm
UE 28 kW
2 2
16 mm /10 mm 4) E/R, UE, ÜW
Flachbandleitung E/R, UE, ÜW
2
1,5 mm
2
1,5 mm
2
1,5 mm
E/R, UE, ÜW
2
1,5 mm
2
1,5 mm
2
1,5 mm
2
1,5 mm
2
1,5 mm
2
1,5 mm
2
1,5 mm
2
1,5 mm
E/R, UE, ÜW
2
1,5 mm
2
1,5 mm
2
1,5 mm
2
1,5 mm
2
1,5 mm
2
1,5 mm
2
1,5 mm
2
1,5 mm E/R, UE, ÜW
2
1,5 mm
2
1,5 mm
2
1,5 mm
© Siemens AG 2008 All Rights Reserved
11.05 02.07
05.01
3)
11)
