Siemens SIMODRIVE 611 digital Projektierungshandbuch Seite 201

05.08
05.01
Direkter Anschluss
Das SIMODRIVE-Gerät darf direkt an TN-Netze mit selektiv auslösenden,
an Netze mit selek- allstromsensitiven FI's als Schutzmaßnahme angeschlossen werden.
tiv allstromsensiti-
Vorgeschaltete Schutzeinrichtungen gegen gefährliche Körperströme oder zum
ven FI-Schutz-
Brandschutz (z.B. Fehlerstromschutzeinrichtungen) müssen allstromsensitiv
schalter
gemäß den Forderungen nach DIN EN 50178 ausgeführt sein. Bei anderen
Fehlerstrom-Schutzeinrichtungen muss zur Entkopplung ein Transformator mit
getrennten Wicklungen dem Umrichter vorgeschalten werden.
Bild 7-4
Hinweis
Wird auf der Netzseite dieses Elektronischen Betriebsmittels (EB) zum Schutz
bei direkter oder indirekter Berührung eine Fehlerstromschutzeinrichtung
verwendet, so ist nur Typ B zugelassen! Sonst ist eine andere Schutzmaßnah-
me, wie Trennung des EB von der Umgebung durch doppelte/verstärkte Isolie-
rung oder Trennung des EB vom Netz durch Transformator anzuwenden.
© Siemens AG 2008 All Rights Reserved
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008

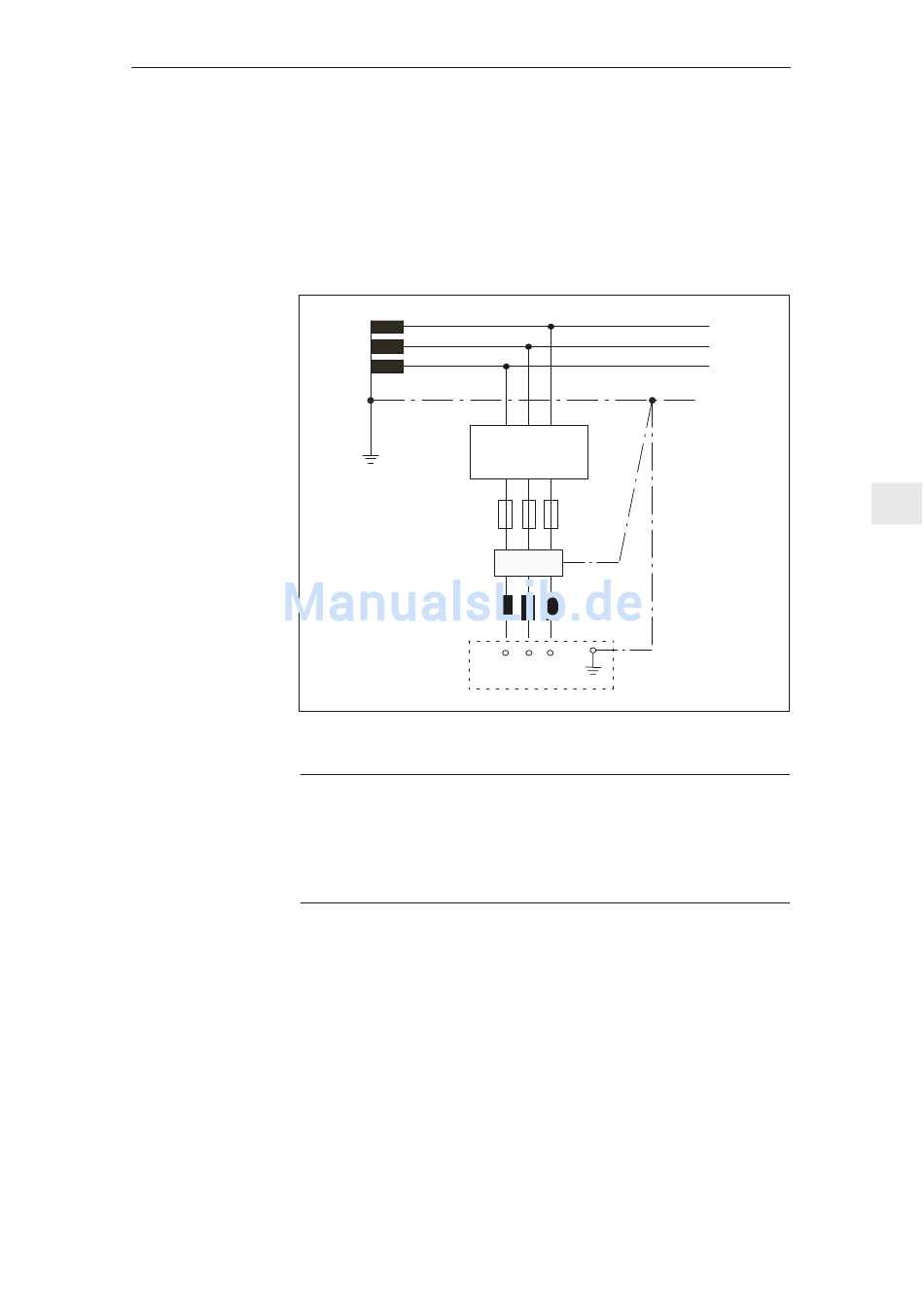

Anschlussskizze mit FI-Schutzschalter
Netz/Trafo für Fabrik
selektiv
allstromsensitiver
FI-Schutzschalter
Sicherungen
Netzfilter
Kommutierungsdrossel
Anschlussskizze FI-Schutzschalter
7 Netzanschaltung
7.2 Spannungsanpassung
Z
PE
U1 V1 W1
NE-Modul
L3
L2
L1
PEN
7-201
7
