2 Systemaufbau
2.7 Einspeisemodule
Schlauchentwärmung bei 1-reihiger Konfiguration
Paket 1 für Einzelmodul
(Bestell-Nr. 6SN11 62–0BA03–0AA1)

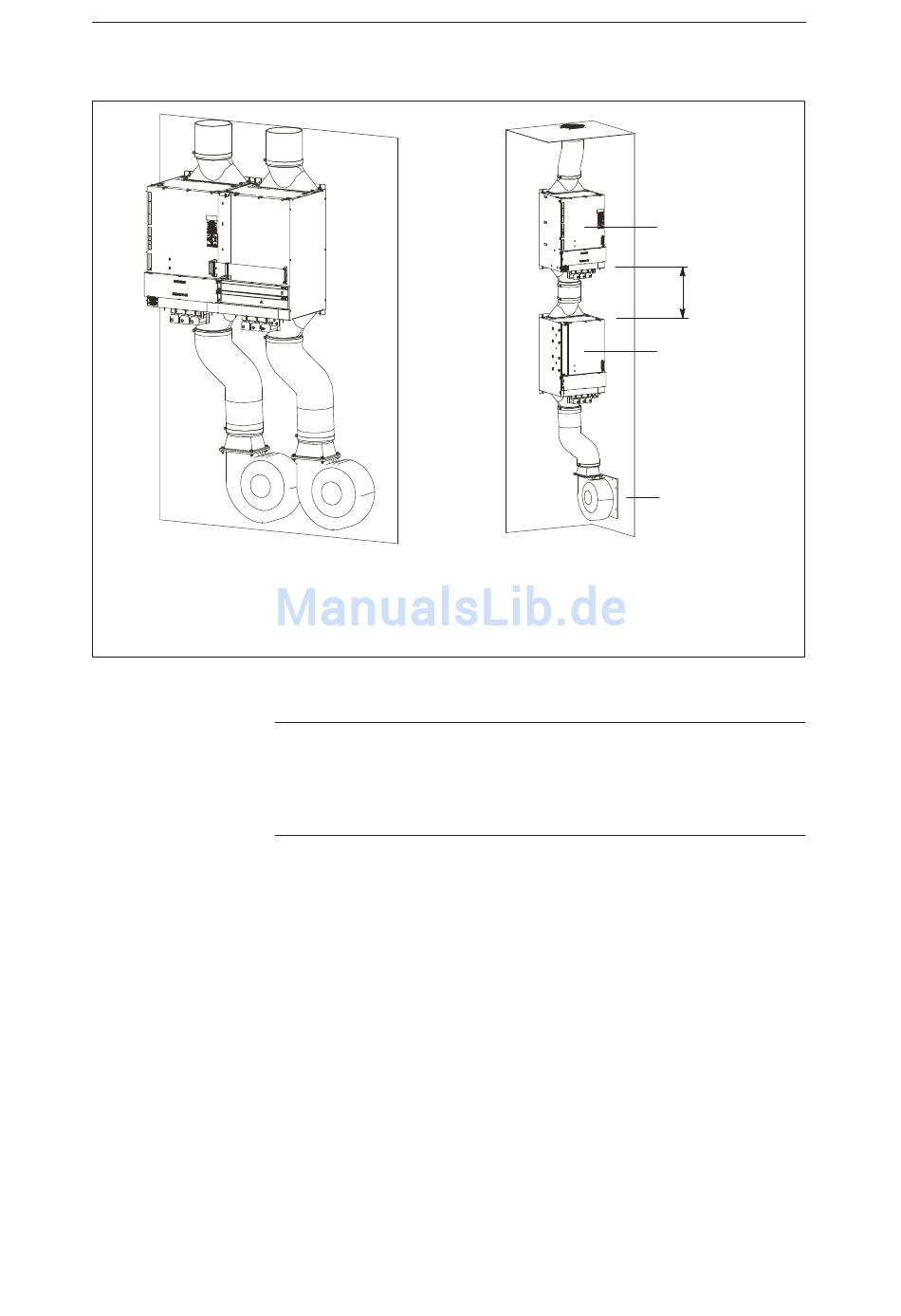

Bild 2-7 Systemaufbau mit Schlauchentwärmung (nur bei 300 mm-Modulen)
2-58
Hinweis
Zwischenkreisverbindung siehe Kapitel 9.1.3.
Anschlussdetails für ZK-Adaptersatz und zweireihigen Aufbau siehe Maßblatt
Kapitel 12.
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008
Schlauchentwärmung bei 2-reihiger Konfiguration
Paket 2 für 2-reihigen Aufbau von E/R 55 kW und LT 200 A
(Bestell-Nr. 6SN11 62–0BA03–0CA1)
© Siemens AG 2008 All Rights Reserved
05.08
05.01
E/R
55/71 kW
mindestens
300 mm
HSA
LT 200 A bis LT 400 A
Lüfter
Hinweis:
Ist nicht als Ersatzteil
lieferbar!
