Siemens SIMODRIVE 611 digital Projektierungshandbuch Seite 199

11.05
05.01
TT-Netz
Symmetrisches 3-Leiter bzw. 4-Leiter Drehstromnetz mit einem direkt geerdeten
Punkt. Die Verbraucher sind z. B. mit Erdern verbunden, die elektrisch nicht mit
dem direkt geerdeten Punkt des Netzes verbunden sind.

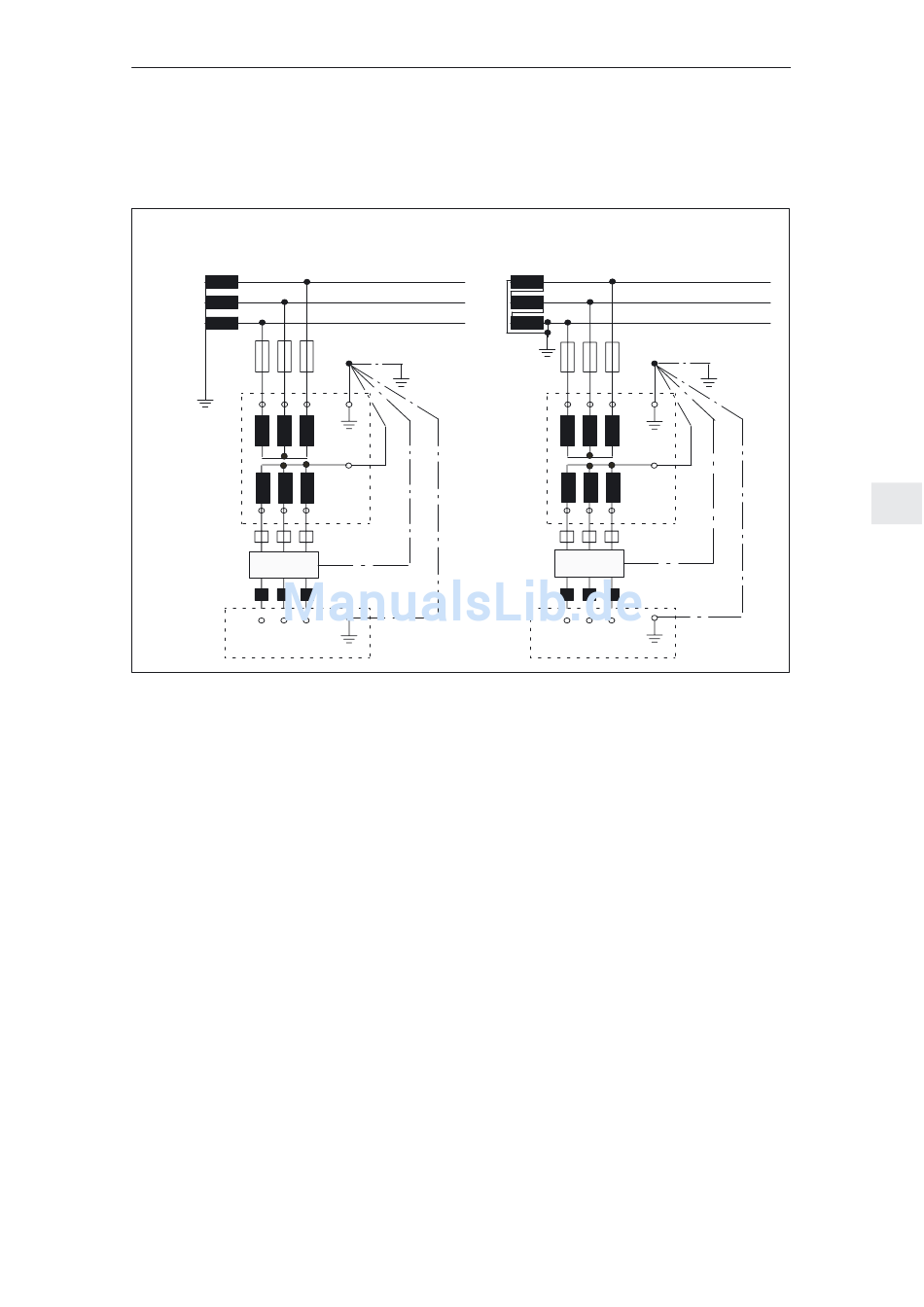

Anschlussskizze TT-Netz mit geerdetem
Sternpunkt und Trenntrafo
Netz/Trafo für Fabrik
Z
Netzfilter
Kommutierungs-
drossel
U1 V1 W1
NE-Modul
Bild 7-2 Anschlussskizze TT-Netze
© Siemens AG 2008 All Rights Reserved
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008
L3
L2
L1
PE
N
Trenntrafo
Netzfilter
Kommutierungs-
drossel
PE
7 Netzanschaltung
7.2 Spannungsanpassung
Anschlussskizze TT-Netz geerdeter Außenleiter
und Trenntrafo
Netz/Trafo für Fabrik
N
Trenntrafo
Z
PE
U1 V1 W1
NE-Modul
L3
L2
L1
PE
7
7-199
