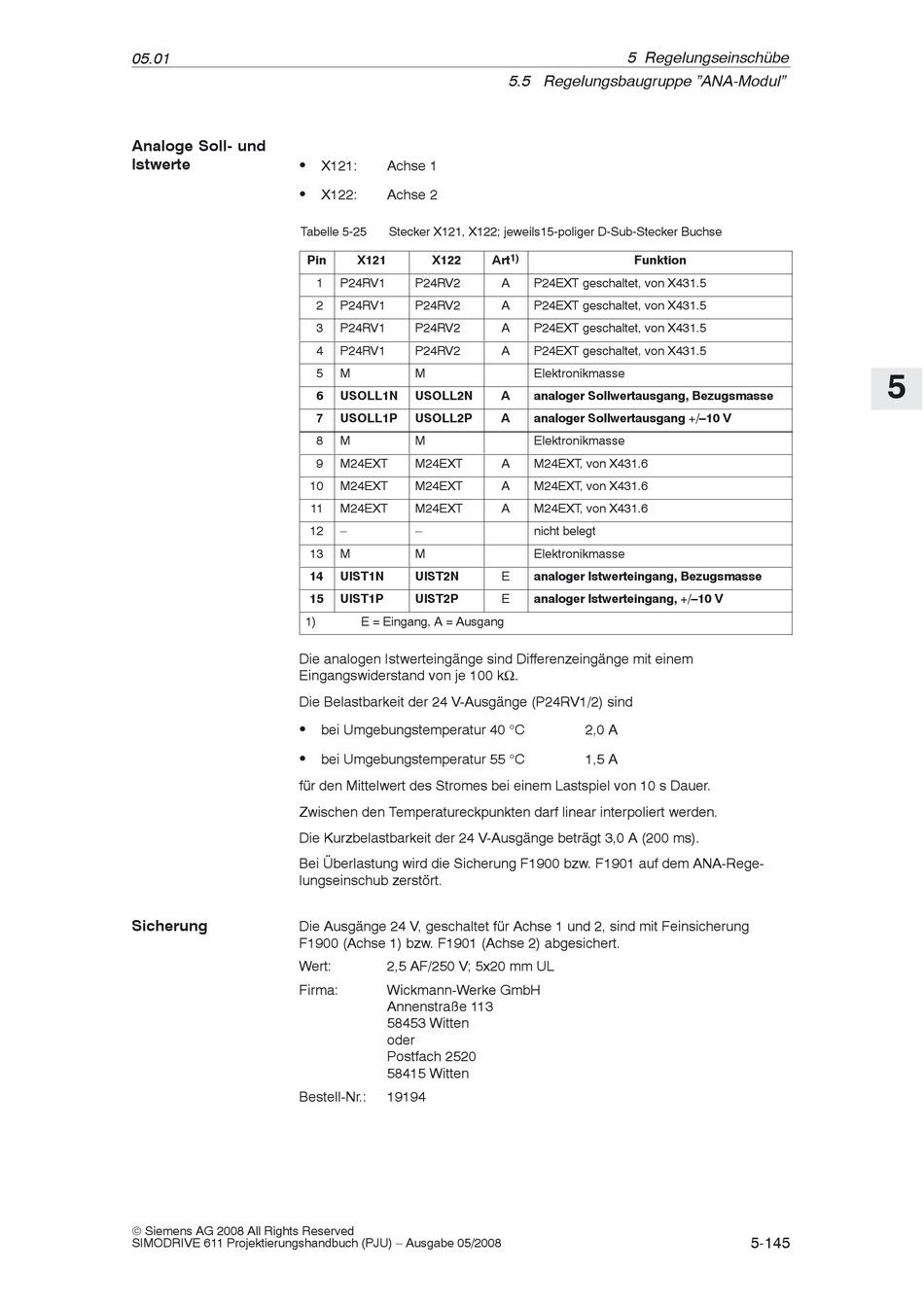

Siemens SIMODRIVE 611 digital Projektierungshandbuch Seite 145

05.01
Analoge Soll- und
Istwerte S
S
Tabelle 5-25
1)
Die analogen Istwerteingänge sind Differenzeingänge mit einem
Eingangswiderstand von je 100 kΩ.
Die Belastbarkeit der 24 V-Ausgänge (P24RV1/2) sind
S
S
für den Mittelwert des Stromes bei einem Lastspiel von 10 s Dauer.
Zwischen den Temperatureckpunkten darf linear interpoliert werden.
Die Kurzbelastbarkeit der 24 V-Ausgänge beträgt 3,0 A (200 ms).
Bei Überlastung wird die Sicherung F1900 bzw. F1901 auf dem ANA-Rege-
lungseinschub zerstört.
Sicherung
Die Ausgänge 24 V, geschaltet für Achse 1 und 2, sind mit Feinsicherung
F1900 (Achse 1) bzw. F1901 (Achse 2) abgesichert.
Wert:
Firma:
Bestell-Nr.:
© Siemens AG 2008 All Rights Reserved
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008
X121: Achse 1
X122: Achse 2
Stecker X121, X122; jeweils15-poliger D-Sub-Stecker Buchse
Pin X121 X122
1 P24RV1 P24RV2
2 P24RV1 P24RV2
3 P24RV1 P24RV2
4 P24RV1 P24RV2
5 M M
6 USOLL1N USOLL2N
7 USOLL1P USOLL2P
8 M M
9 M24EXT M24EXT
10 M24EXT M24EXT
11 M24EXT M24EXT
12 – –
13 M M
14 UIST1N UIST2N
15 UIST1P UIST2P
E = Eingang, A = Ausgang
bei Umgebungstemperatur 40 °C
bei Umgebungstemperatur 55 °C
2,5 AF/250 V; 5x20 mm UL
Wickmann-Werke GmbH
Annenstraße 113
58453 Witten
oder
Postfach 2520
58415 Witten
19194
5 Regelungseinschübe
5.5 Regelungsbaugruppe "ANA-Modul"
1)
Art Funktion
A P24EXT geschaltet, von X431.5
A P24EXT geschaltet, von X431.5
A P24EXT geschaltet, von X431.5
A P24EXT geschaltet, von X431.5
Elektronikmasse
A analoger Sollwertausgang, Bezugsmasse
A analoger Sollwertausgang +/–10 V
Elektronikmasse
A M24EXT, von X431.6
A M24EXT, von X431.6
A M24EXT, von X431.6
nicht belegt
Elektronikmasse
E analoger Istwerteingang, Bezugsmasse
E analoger Istwerteingang, +/–10 V
2,0 A
1,5 A
5
5-145
