Siemens SIMODRIVE 611 digital Projektierungshandbuch Seite 365

05.08 02.07 11.05
05.01
1)
1) Anzugsmoment 3 $ 0,15 Nm
Tightening torque 3 $ 0,15 Nm
für Bestellnummer
E/R-Modul 6SL3000–
16 kW 0BE21–6DA
36 kW 0BE23–6DA
55 kW 0BE25–5DA

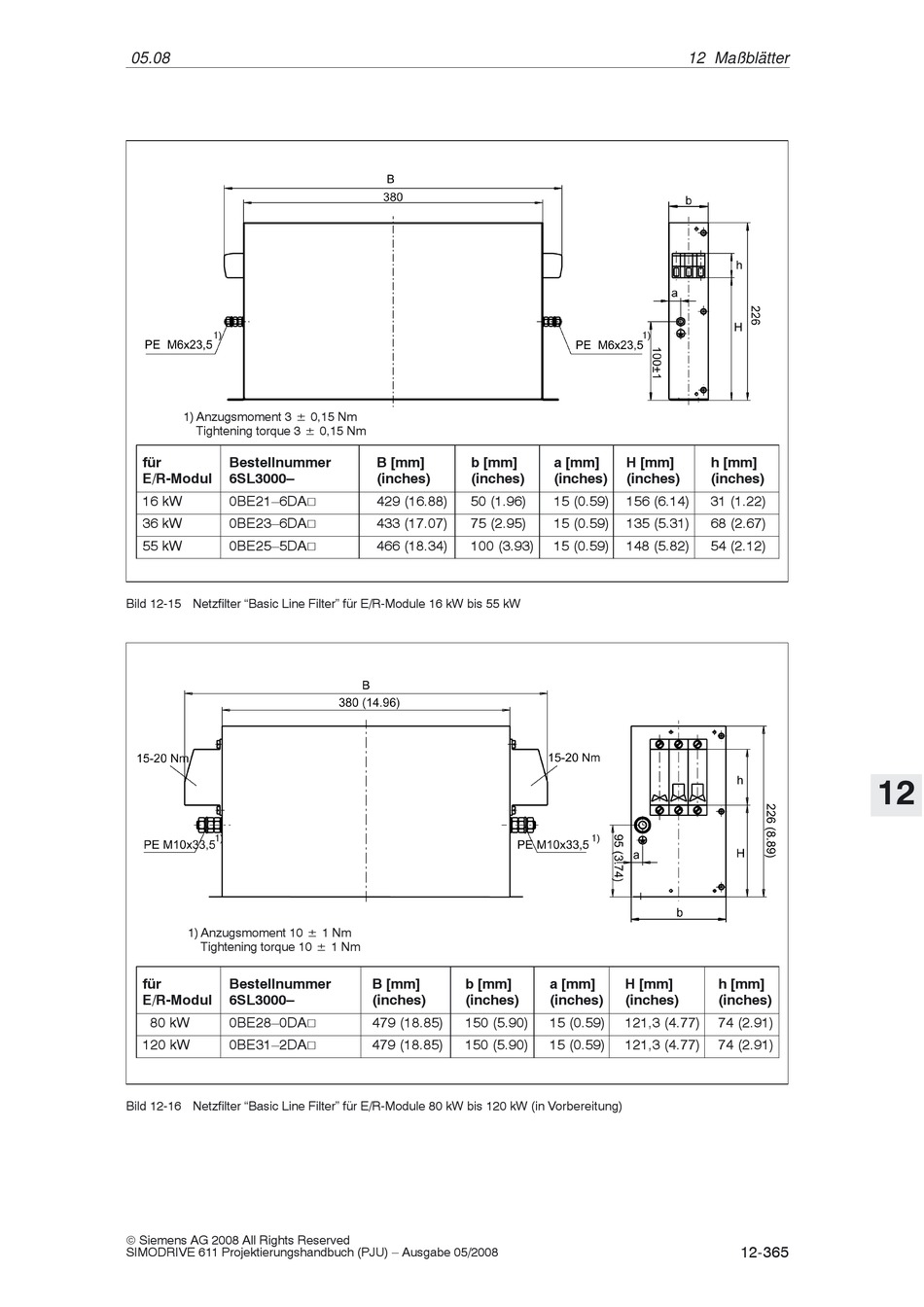

Bild 12-15 Netzfilter "Basic Line Filter" für E/R-Module 16 kW bis 55 kW
1)
1) Anzugsmoment 10 $ 1 Nm
Tightening torque 10 $ 1 Nm
für Bestellnummer
E/R-Modul 6SL3000–
80 kW 0BE28–0DA
120 kW 0BE31–2DA
Bild 12-16 Netzfilter "Basic Line Filter" für E/R-Module 80 kW bis 120 kW (in Vorbereitung)
© Siemens AG 2008 All Rights Reserved
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008
B [mm] b [mm]
(inches) (inches)
429 (16.88) 50 (1.96)
V
433 (17.07) 75 (2.95)
V
466 (18.34) 100 (3.93)
V
B [mm] b [mm]
(inches) (inches)
479 (18.85) 150 (5.90)
V
479 (18.85) 150 (5.90)
V
12 Maßblätter
1)
a [mm] H [mm] h [mm]
(inches) (inches) (inches)
15 (0.59) 156 (6.14) 31 (1.22)
15 (0.59) 135 (5.31) 68 (2.67)
15 (0.59) 148 (5.82) 54 (2.12)
1)
a [mm] H [mm] h [mm]
(inches) (inches) (inches)
15 (0.59) 121,3 (4.77) 74 (2.91)
15 (0.59) 121,3 (4.77) 74 (2.91)
12
12-365
