Wideband Line Filter - Siemens SIMODRIVE 611 digital Projektierungshandbuch

7 Netzanschaltung
7.4 Netzfilter für E/R- und UE-Module
7.4.2

Wideband Line Filter

Beschreibung
Schnittstellen
Lüftungsfreiraum
Einbaulage
(Wandmontage)
Lüftungsfreiraum
Hinweis:
S
Vertauschen von Netz- und Lastanschluss führt zu sofortigem Defekt von Komponenten!
S
Einbaulage beachten, Bodenmontage ist möglich. Es muss jedoch die Entwärmung gewährleistet sein,
z B. durch Verwendung eines Lüfters.

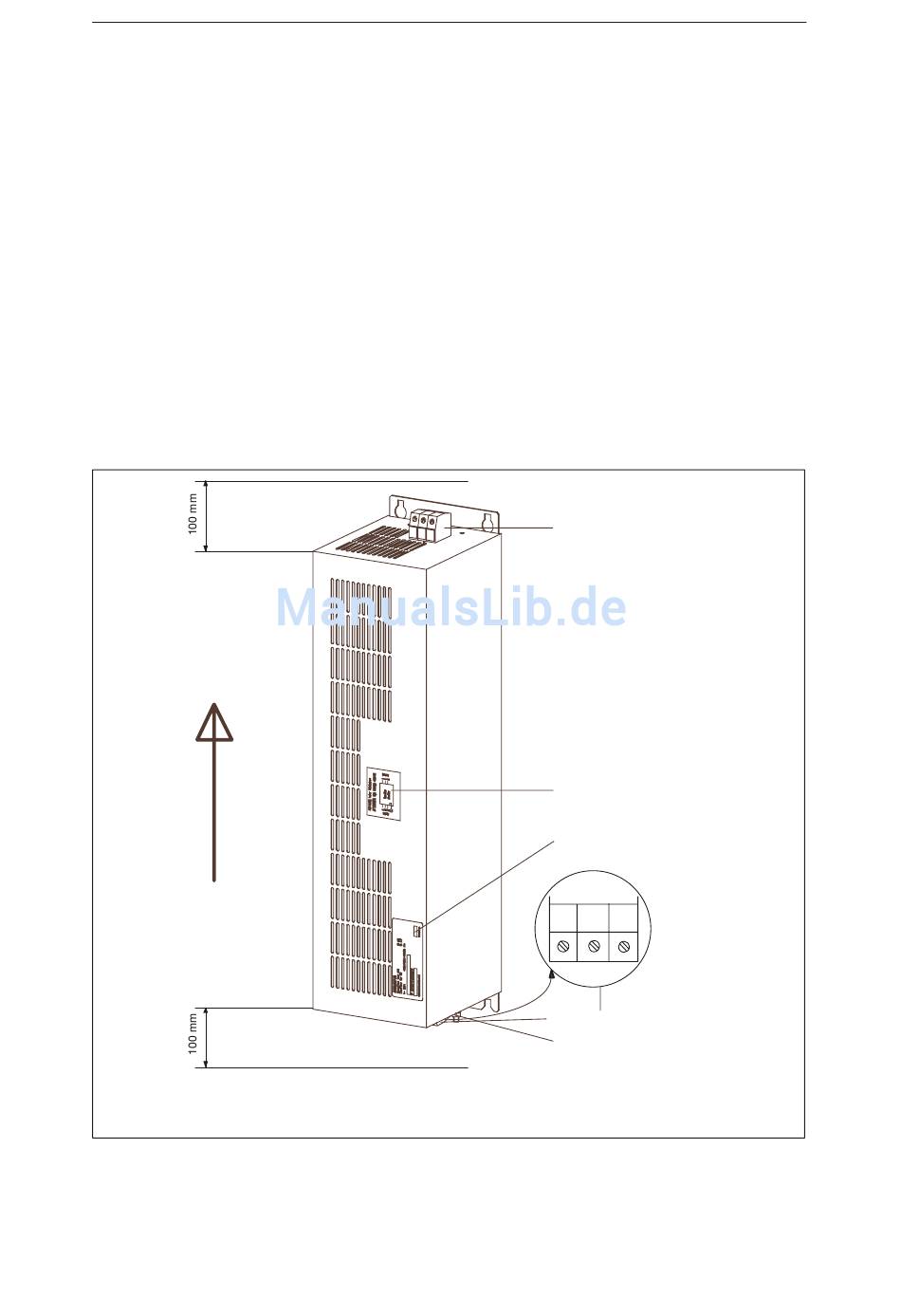

Bild 7-12 Wideband Line Filter (Beispiel 16 kW)
7-224
Die Wideband Line Filter orientieren sich in ihren Dämpfungseigenschaften
nicht nur an den Forderungen der EMV-Normen für den Frequenzbereich von
150 kHz bis 30 MHz, sondern schließen auch den Bereich der niedrigen
Frequenzen ab 2 kHz mit ein. Damit haben diese Netzfilter einen erweiterten
Funktionsbereich, mit dem eine gewisse Unabhängigkeit bezüglich des Maschi-
nenaufstellungsorts mit meist unbekannten Netzeigenschaften (z. B. Netzimpe-
danz) erzielt wird.
Diese Netzfilter erfüllen die Grenzwertklasse A1 nach EN55011 und sind vor-
zugsweise einzusetzen.
Die Summenleitungslänge muss kleiner 350 m (Motorleitungen, Netzzuleitung
Netzfilter zum Modul) sein.
U V W
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008
Lastanschluss (oben)
Warn- und Anschlussbild
Typenschild
L1 L2 L3
Netzanschluss (unten)
Schutzleiter (unten)
