Meldekontakt X3
Nach Auslösen des VPM bzw. bei Temperaturfehler öffnet der Meldekontakt X3
und unterbricht die Impulsfreigabe des SIMODRIVE Umrichters
(siehe Bild 8-44).
Warnung
!
Der Meldekontakt X3 schließt selbständig nach t > 2 min bzw. nach Rückset-
zen des Temperaturschalters. Deshalb sind Vorkehrungen gegen einen Selbst-
anlauf des Antriebs zu treffen!

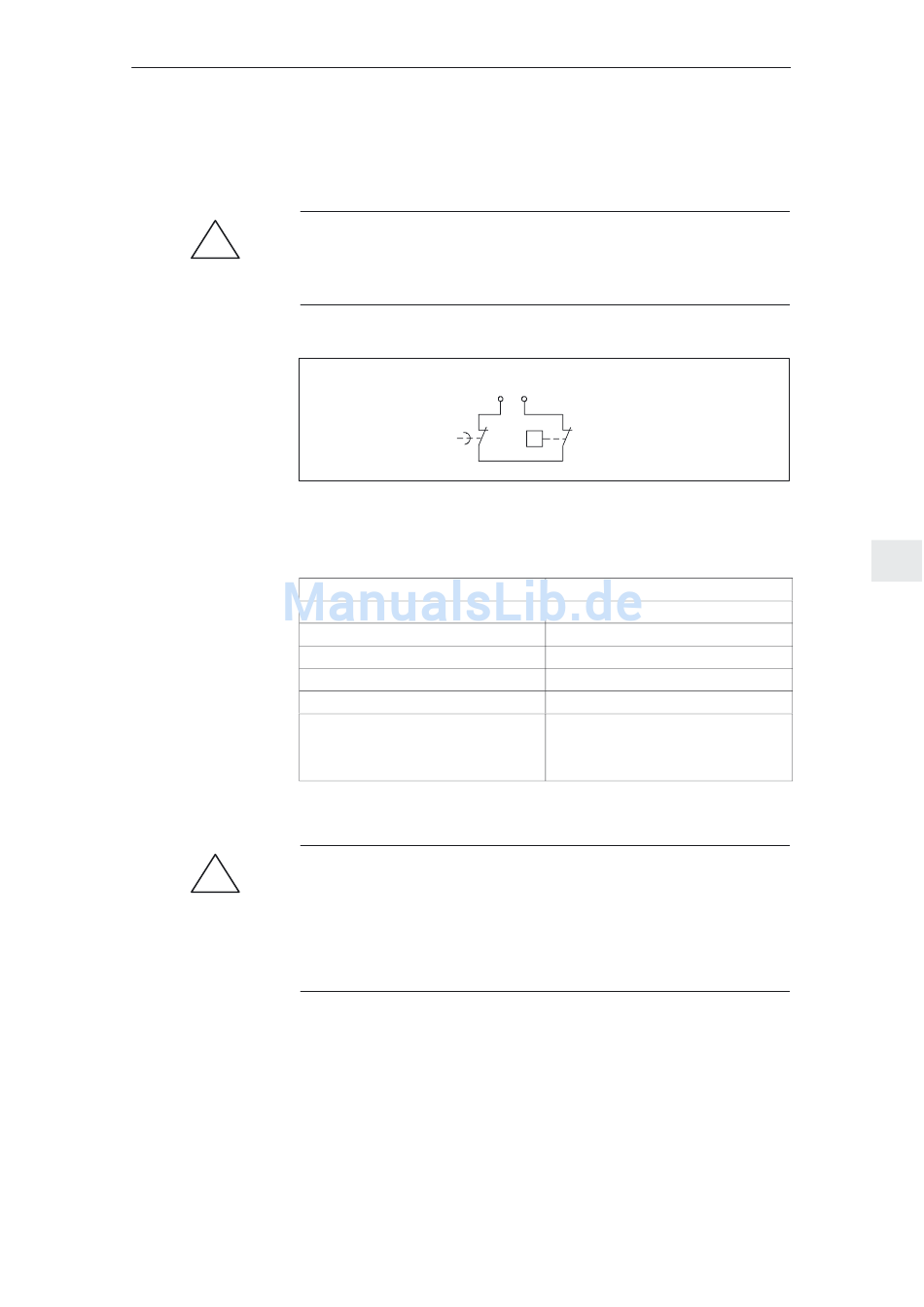

Bild 8-44
Tabelle 8-7
Kontakt
Schalterleistung
Schaltspannung/Schaltstrom
Unterbrechung bei Gehäusetemperatur
Rückschaltung
Unterbrechungszeit nach Beginn des Kurz-
schlussbetriebs
Vorsicht
!
Nach Auslösung eines VPM muss der Kurzschlussthyristor sicher gelöscht
sein, bevor der angeschlossenen Antrieb wieder eingeschaltet werden darf.
Das ist nur gegeben, wenn der Motor vorher zum Stillstand gekommen ist.
Ein wieder geschlossenen Meldekontakt X3 ist dafür kein eindeutiges Signal.
Darauf ist besonders im Servicefall zu achten.
© Siemens AG 2008 All Rights Reserved
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008
8.16 Voltage Protection Modul VPM
X3
u 2 min ϑ
Meldekontakt X3 des VPM
Technische Daten Meldekontakt X3
Bezeichnung
8 Wichtige Schaltungshinweise
ϑ w 60 _C
off
ϑ v 55 _C
on
Technische Daten
Öffner, potenzialfrei
30 V DC bei 0,1 A
min 19 V/10 mA
w80 $2,5 _C
v55 _C
u2 min
Hinweis:
Dieser Wert besitzt Gültigkeit 15 s nach
Antriebs- und Impulsfreigabe
