Anhang A zur EG–Konformitätserklärung Nr. E002

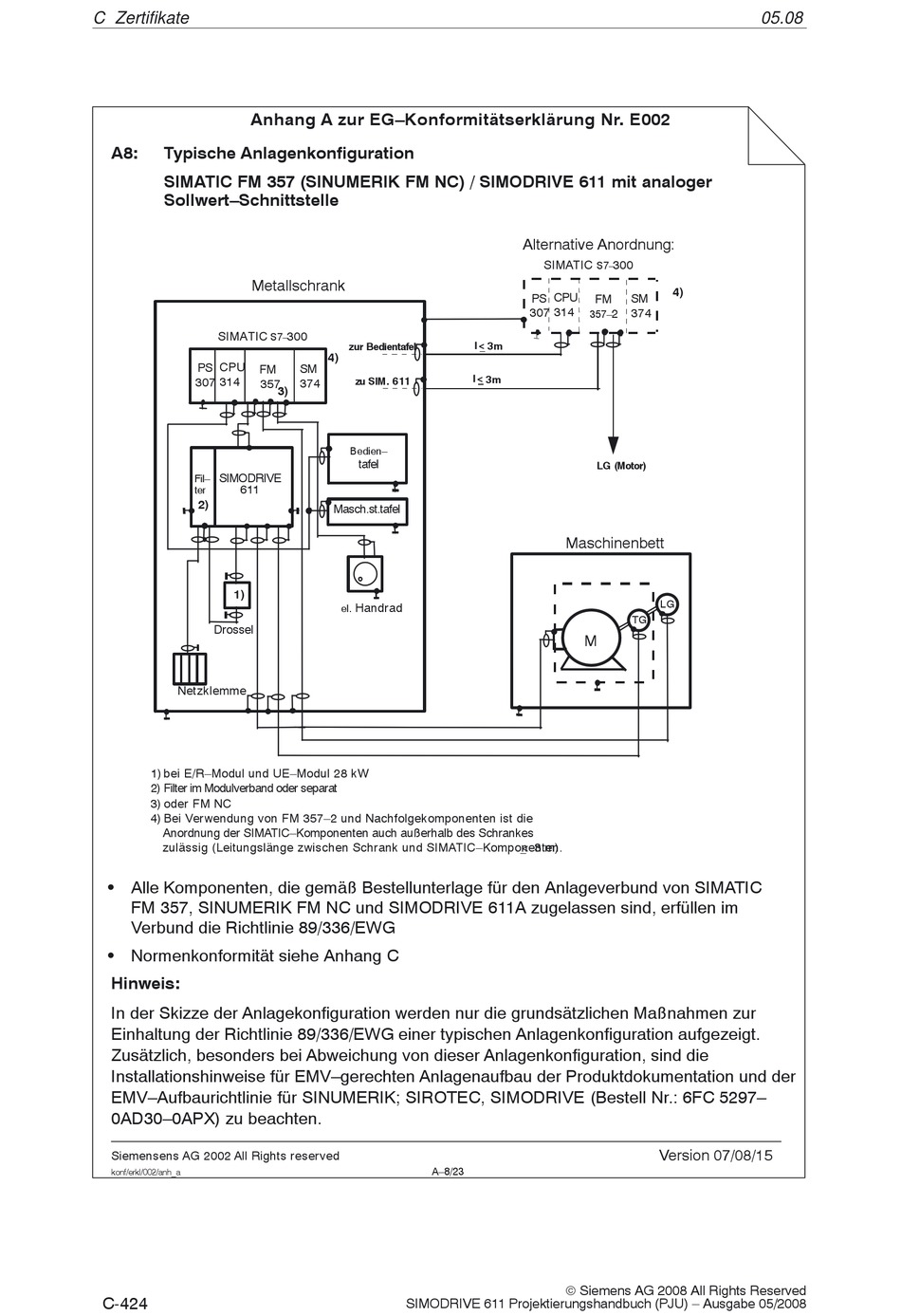

A8: Typische Anlagenkonfiguration
SIMATIC FM 357 (SINUMERIK FM NC) / SIMODRIVE 611 mit analoger
Sollwert–Schnittstelle
Metallschrank
SIMATIC
CPU
PS
FM
307 314
357
SIMODRIVE
Fil–
611
ter
2)
1)
Drossel
Netzklemme
1) bei E/R–Modul und UE–Modul 28 kW
2) Filter im Modulverband oder separat
3) oder FM NC
4) Bei Verwendung von FM 357–2 und Nachfolgekomponenten ist die
Anordnung der SIMATIC–Komponenten auch außerhalb des Schrankes
zulässig (Leitungslänge zwischen Schrank und SIMATIC–Komponenten
S
Alle Komponenten, die gemäß Bestellunterlage für den Anlageverbund von SIMATIC
FM 357, SINUMERIK FM NC und SIMODRIVE 611A zugelassen sind, erfüllen im
Verbund die Richtlinie 89/336/EWG
S
Normenkonformität siehe Anhang C
Hinweis:
In der Skizze der Anlagekonfiguration werden nur die grundsätzlichen Maßnahmen zur
Einhaltung der Richtlinie 89/336/EWG einer typischen Anlagenkonfiguration aufgezeigt.
Zusätzlich, besonders bei Abweichung von dieser Anlagenkonfiguration, sind die
Installationshinweise für EMV–gerechten Anlagenaufbau der Produktdokumentation und der
EMV–Aufbaurichtlinie für SINUMERIK; SIROTEC, SIMODRIVE (Bestell Nr.: 6FC 5297–
0AD30–0APX) zu beachten.
