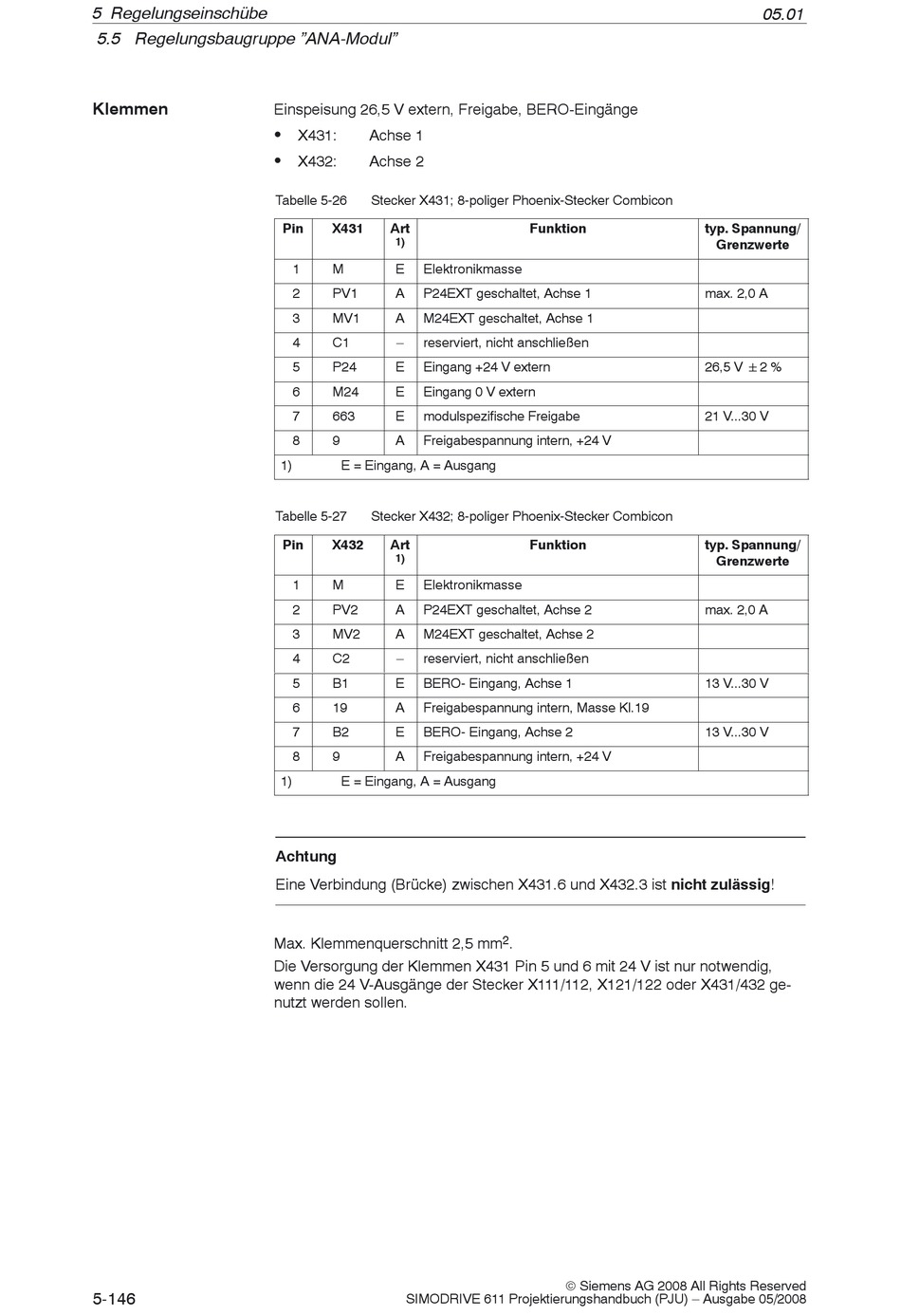

5 Regelungseinschübe
5.5 Regelungsbaugruppe "ANA-Modul"
Klemmen
5-146
Einspeisung 26,5 V extern, Freigabe, BERO-Eingänge
S
X431: Achse 1
S
X432: Achse 2
Tabelle 5-26 Stecker X431; 8-poliger Phoenix-Stecker Combicon
Pin X431 Art
1)
1 M E Elektronikmasse
2 PV1 A P24EXT geschaltet, Achse 1
3 MV1 A M24EXT geschaltet, Achse 1
4 C1 – reserviert, nicht anschließen
5 P24 E Eingang +24 V extern
6 M24 E Eingang 0 V extern
7 663 E modulspezifische Freigabe
8 9 A Freigabespannung intern, +24 V
1) E = Eingang, A = Ausgang
Tabelle 5-27 Stecker X432; 8-poliger Phoenix-Stecker Combicon
Pin X432 Art
1)
1 M E Elektronikmasse
2 PV2 A P24EXT geschaltet, Achse 2
3 MV2 A M24EXT geschaltet, Achse 2
4 C2 – reserviert, nicht anschließen
5 B1 E BERO- Eingang, Achse 1
6 19 A Freigabespannung intern, Masse Kl.19
7 B2 E BERO- Eingang, Achse 2
8 9 A Freigabespannung intern, +24 V
1) E = Eingang, A = Ausgang
Achtung
Eine Verbindung (Brücke) zwischen X431.6 und X432.3 ist nicht zulässig!
Max. Klemmenquerschnitt 2,5 mm
Die Versorgung der Klemmen X431 Pin 5 und 6 mit 24 V ist nur notwendig,
wenn die 24 V-Ausgänge der Stecker X111/112, X121/122 oder X431/432 ge-
nutzt werden sollen.
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008
Funktion
Funktion
2
.
© Siemens AG 2008 All Rights Reserved
05.01
typ. Spannung/
Grenzwerte
max. 2,0 A
26,5 V "2 %
21 V...30 V
typ. Spannung/
Grenzwerte
max. 2,0 A
13 V...30 V
13 V...30 V
