Siemens SIMODRIVE 611 digital Projektierungshandbuch Seite 73

05.08
05.01
Inkrementelle Systeme mit zwei um 90 Grad versetzten Rechteck-Signalen
A, B und einer Referenzmarke(n) R SIMODRIVE 611 universal HRS/
SIMODRIVE universal HRS E
Übertragung:
Pegel:
Spannungsversorgung:
Maximaler Versorgungsstrom:
Max. auswertbare Gebersignalfrequenz:
Hinweis
Bei der oben genannten max. Gebersignalfrequenz muss der Flankenabstand
zwischen Spur A und B ≥ 200 ns sein.
Frequenzgang der Gebersignale beachten!

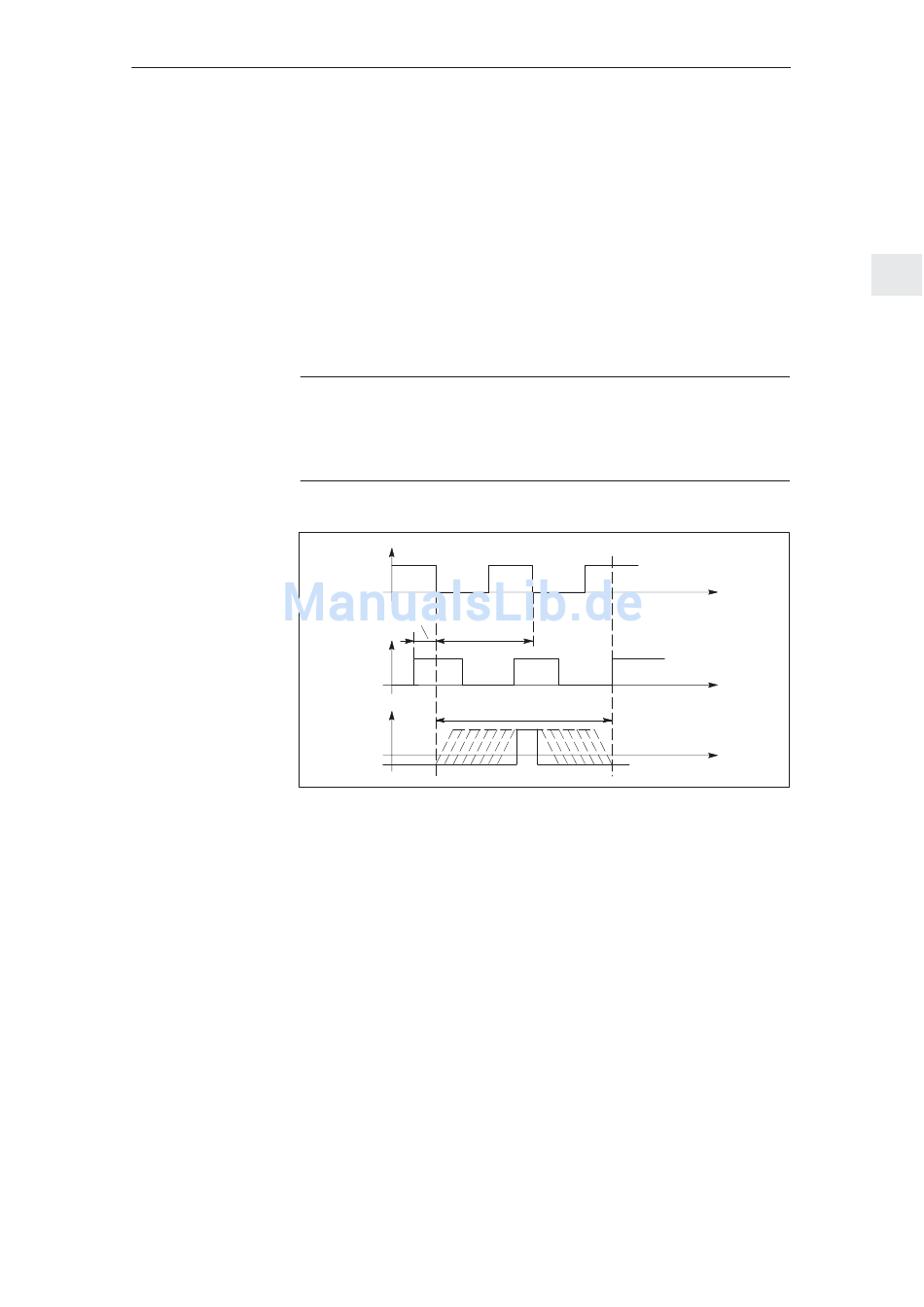

Bild 3-5
© Siemens AG 2008 All Rights Reserved
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 05/2008
A–*A
0
90_el.
360_ el.
B–*B
0
Eindeutigkeitsbereich
R–*R
0
Signalverlauf bei Rechtsdrehung
3 Motorauswahl und Lageerfassung
3.4 Direkte Lageerfassung
Differenzsignale
A, *A; B, *B und R, *R
nach RS422
5 V 5 % (siehe auch Kapitel 3.4.2

Geberstromversorgung)
300 mA
420 kHz
3
3-73
