7 Netzanschaltung
7.2 Spannungsanpassung
Auslegung des
Anpasstrafos
!
7-204
Am Anpasstrafo ist ein SIMODRIVE NE-Modul und andere Verbraucher/Ma-
schinen angeschlossen (siehe Bild 7-6).
Netzanschluss-/
S -Fabrik
Transformator für
K
die Fabrik
Bei Trenntrafo:
1)
Sternpunkt erden!
S Trafo
K
Anpasstrafo
für die Maschine
S -Netz
K
Netzsicherungen
Z
Netzfilter
Kommutierungs-
drossel
U1 V1
NE-Modul
1) Belastbarkeit, abhängig von der Schaltgruppe beachten!

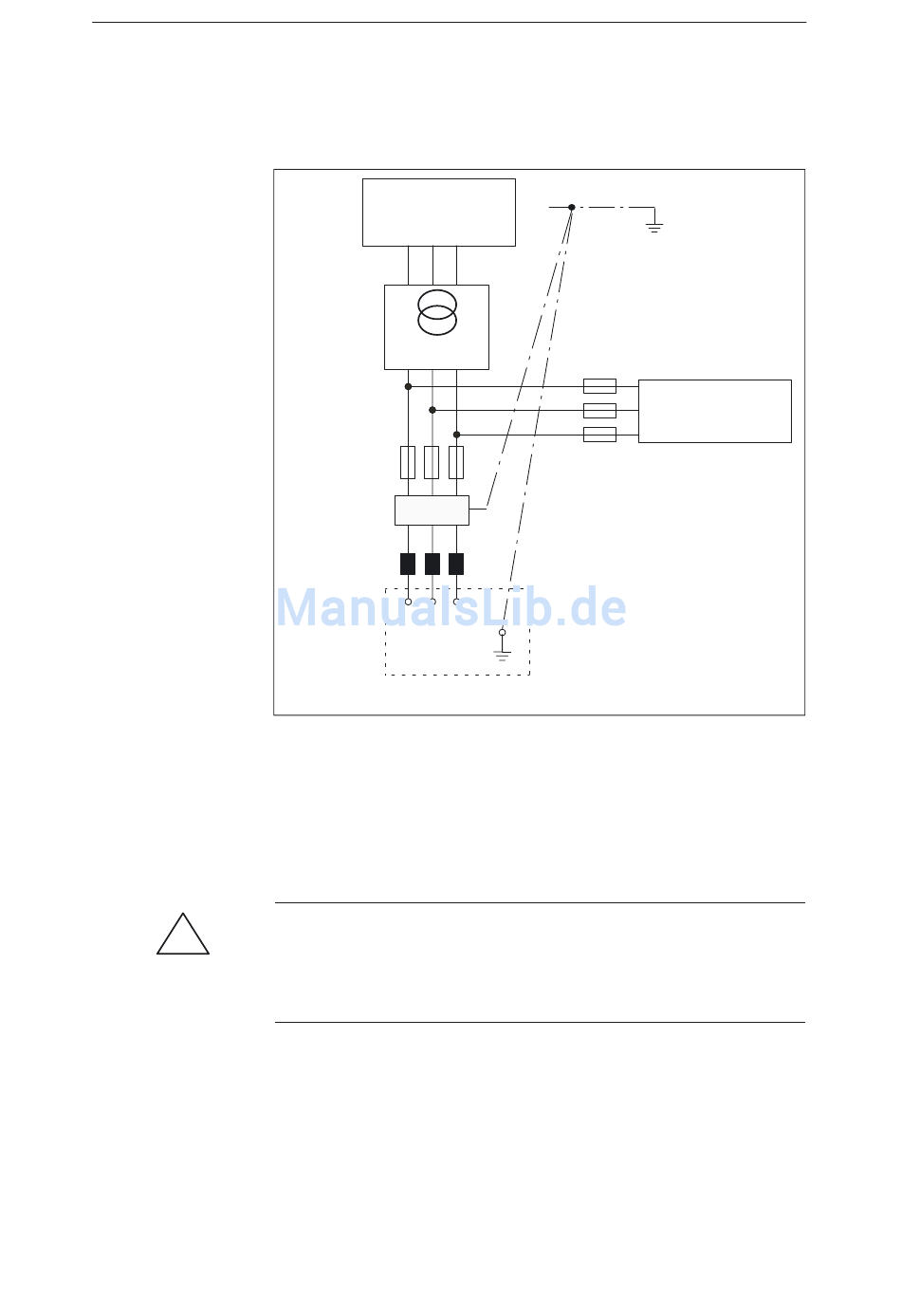

Bild 7-6 Anschlussskizze Anpasstrafo für weitere Verbraucher
Ein Anpasstrafo ist für die Summe aller an ihm angeschlossenen Verbraucher
zu dimensionieren. Die erforderliche Scheinleistung für die NE–Module ist
entsprechend Kapitel 6.3.1, Tabelle 6-6 zu ermitteln und zu addieren. Ein zu
kleiner Trafo S oder S kann zu erhöhten Spannungseinbrüchen im Netz und
n K
zu damit verbundenen Störungen im System und bei anderen Verbrauchern an
diesem Anschlusspunkt führen.
Warnung
Eine ausreichend hohe Kurzschlussleistung ist notwendig, um im Erdschluss-
fall die Sicherungen in der vorgeschriebenen Zeit auszulösen. Zu geringe Kurz-
schlussleistungen erhöhen die Auslösezeiten unzulässigerweise (z. B. Brand
möglich).
