Die blaue Farbe an einer Komponente zeigt Kontaktpunkte an, an denen Sie die
Komponente anfassen können, um sie aus dem Server zu entfernen oder in den
Server einzubauen, oder an denen Sie eine Verriegelung öffnen oder schließen kön-
nen usw.
Bei den orange gekennzeichneten Komponenten handelt es sich um Hot-Swap-
Komponenten, d. h., dass Sie die Komponente bei laufendem Server entfernen oder
installieren können, wenn der Server und das Betriebssystem Hot-Swap-Funktiona-
lität unterstützen. (Die orangefarbene Markierung kennzeichnet zudem die Berüh-
rungspunkte auf Hot-Swap-fähigen Komponenten.) Lesen Sie die Anweisungen
zum Entfernen oder Installieren der entsprechenden Hot-Swap-Komponente. Mög-
licherweise müssen Sie zuerst andere Schritte ausführen, bevor Sie mit dem Entfer-
nen oder Installieren der Komponente beginnen können.
Interne Systemplatinenanschlüsse
Dieser Abschnitt enthält Informationen zu den internen Anschlüssen auf der Sys-
templatine.

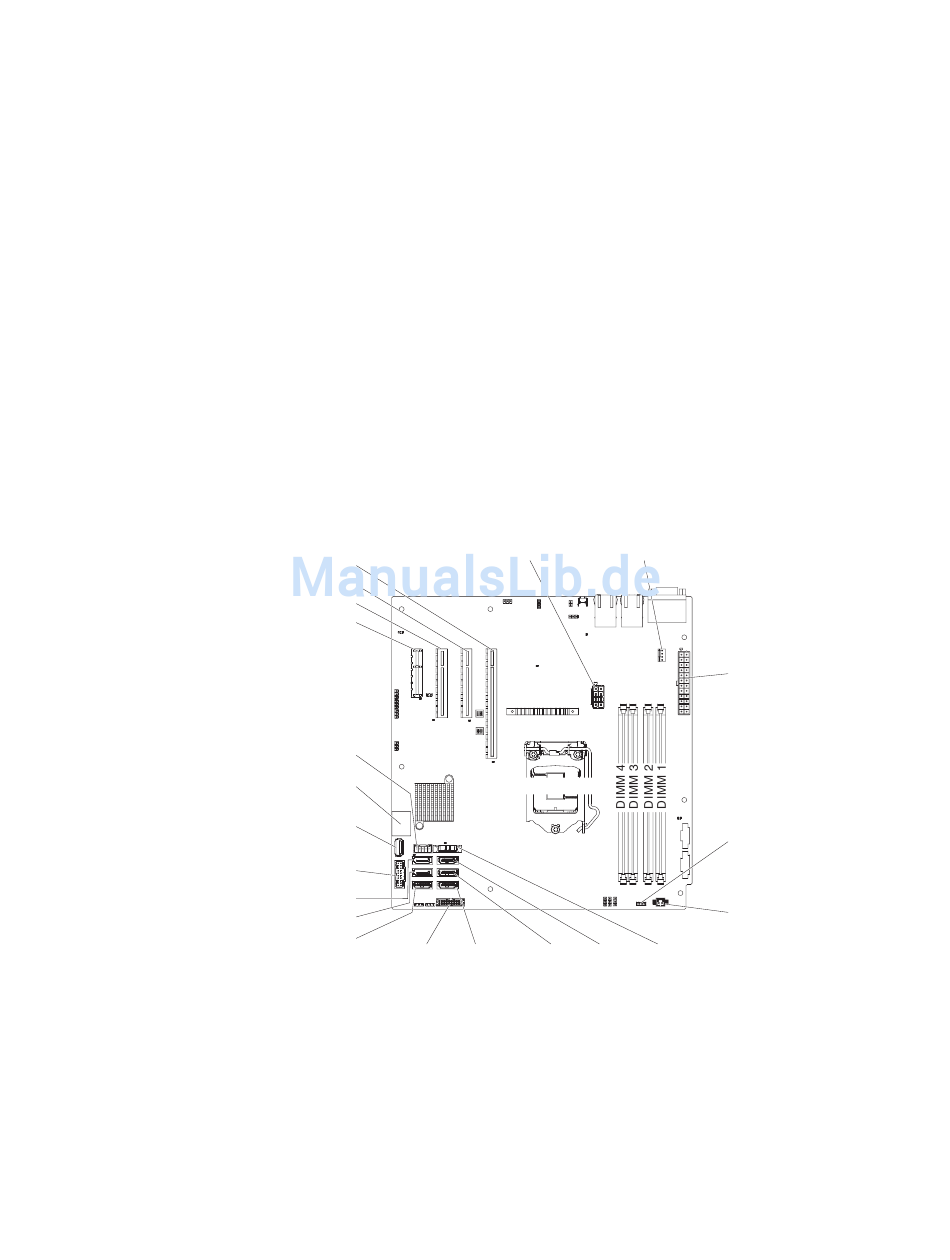

In der folgenden Abbildung sind die internen Anschlüsse auf der Systemplatine
dargestellt.
Anschluss für Lüfter 2
Abbildung 14. Interne Anschlüsse auf der Systemplatine
32
System x3100 M5 Typ 5457: Installations- und Servicehandbuch
PCI-Steckplatz 1
PCI-Steckplatz 2
PCI-Steckplatz 3
PCI-Steckplatz 4
USB-Hypervisor-
Anschluss
USB-Bandlaufwerk-
anschluss
USB-Anschluss
an der Vorderseite
SATA-Anschluss 5
SATA-Anschluss 4
SATA-Anschluss 3
Anschluss für Bediener-
informationsanzeige
Netzanschluss für
Mikroprozessor
Anschluss für Lüfter 1
Mikroprozessor
SATA-
SATA-
SATA-
Anschluss 2
Anschluss 1
Anschluss 0
Netzteilanschluss
Anschluss für
thermischen Sensor
Netzteilanschluss
der Rückwandplatine
für Festplattenlaufwerke
Batterie
