Konfigurationskabel

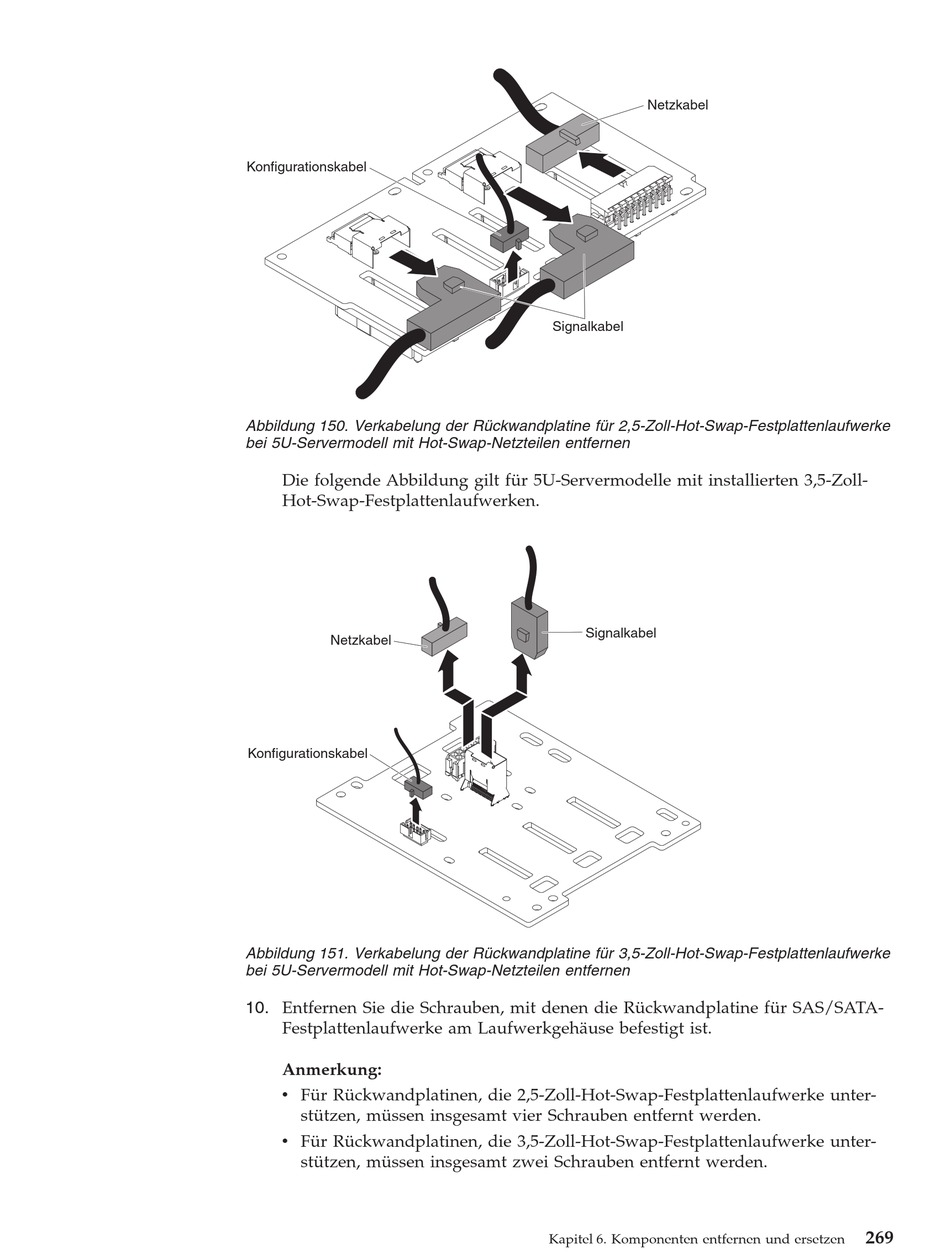

Abbildung 150. Verkabelung der Rückwandplatine für 2,5-Zoll-Hot-Swap-Festplattenlaufwerke
bei 5U-Servermodell mit Hot-Swap-Netzteilen entfernen
Die folgende Abbildung gilt für 5U-Servermodelle mit installierten 3,5-Zoll-
Hot-Swap-Festplattenlaufwerken.
Netzkabel
Konfigurationskabel
Abbildung 151. Verkabelung der Rückwandplatine für 3,5-Zoll-Hot-Swap-Festplattenlaufwerke
bei 5U-Servermodell mit Hot-Swap-Netzteilen entfernen
10. Entfernen Sie die Schrauben, mit denen die Rückwandplatine für SAS/SATA-
Festplattenlaufwerke am Laufwerkgehäuse befestigt ist.
Anmerkung:
v Für Rückwandplatinen, die 2,5-Zoll-Hot-Swap-Festplattenlaufwerke unter-
stützen, müssen insgesamt vier Schrauben entfernt werden.
v Für Rückwandplatinen, die 3,5-Zoll-Hot-Swap-Festplattenlaufwerke unter-
stützen, müssen insgesamt zwei Schrauben entfernt werden.
Netzkabel
Signalkabel
Signalkabel
Kapitel 6. Komponenten entfernen und ersetzen
269
