Anzeigen auf der Systemplatine
Dieser Abschnitt enthält Informationen zu den Anzeigen auf der Systemplatine.
In der folgenden Abbildung sind die Anzeigen auf der Systemplatine dargestellt.
RTMM-Überwachungs-
signalanzeige

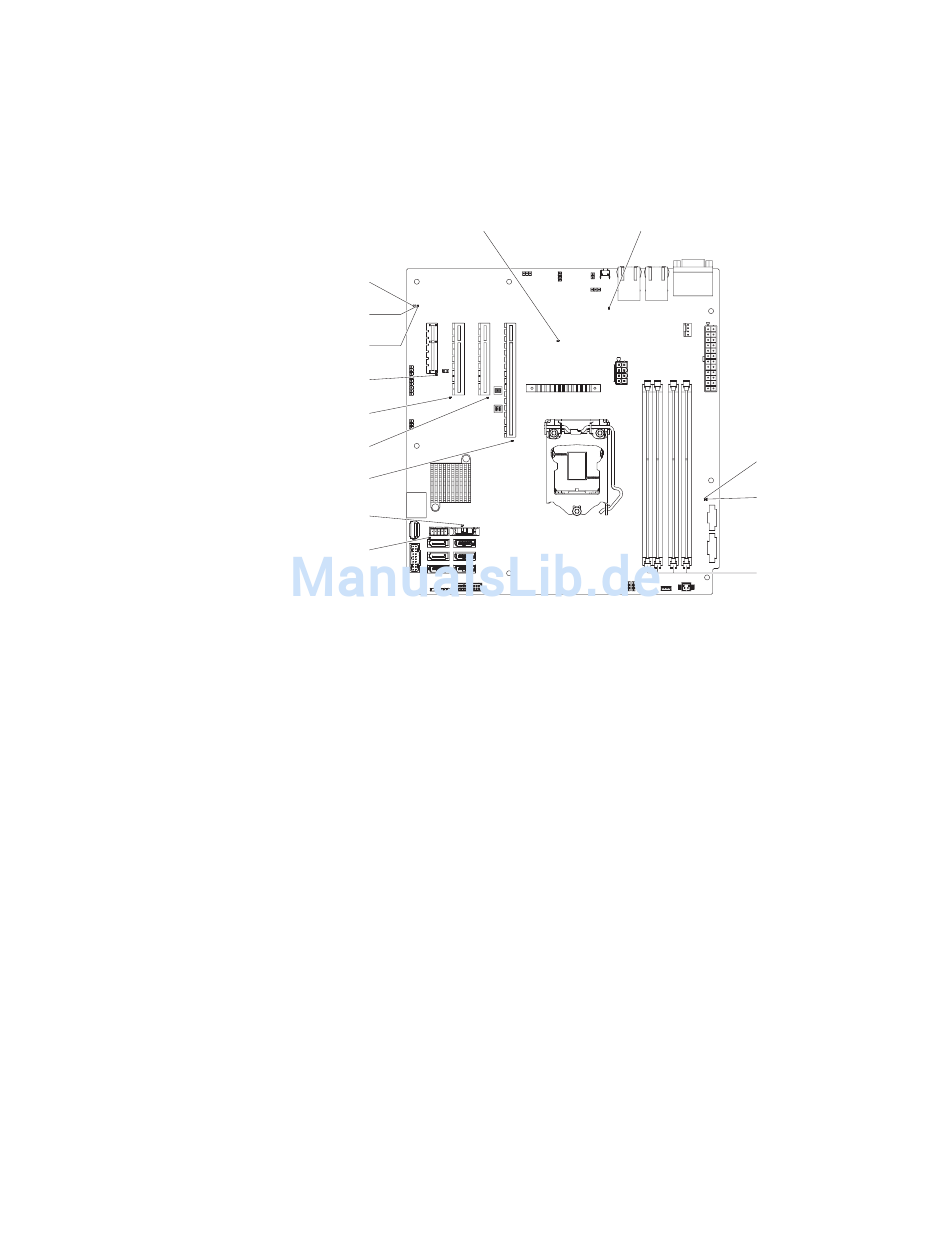

Abbildung 17. Position von Anzeigen auf Systemplatine
Anmerkung: Wenn Sie die Stromquelle vom Server trennen, können Sie die Anzei-
gen nicht mehr verwenden, da sie bei unterbrochener Stromversorgung nicht mehr
leuchten. Notieren Sie sich daher vor der Unterbrechung der Stromversorgung,
welche Anzeigen leuchten, einschließlich der Anzeigen, die in der Bedienerinfor-
mationsanzeige und im Inneren des Servers auf der Systemplatine leuchten.
36
System x3100 M5 Typ 5457: Installations- und Servicehandbuch
IMM-Überwachungs-
signalanzeige
Anzeige für Strom-
versorgungsfehler
Fehleranzeige für
PCI-Steckplatz 4
Fehleranzeige für
PCI-Steckplatz 3
Fehleranzeige für
PCI-Steckplatz 2
Fehleranzeige für
PCI-Steckplatz 1
Batteriefehleranzeige
Fehleranzeige für
Anschluss für Lüfter 2
Mikroprozessor-
Fehleranzeige für
Fehleranzeige
Anschluss für Lüfter 1
Anzeige für Strom-
versorgungsfehler
auf Systemplatine
Fehleranzeige für
Systemplatine
Fehleranzeigen
für DIMM 4-1
