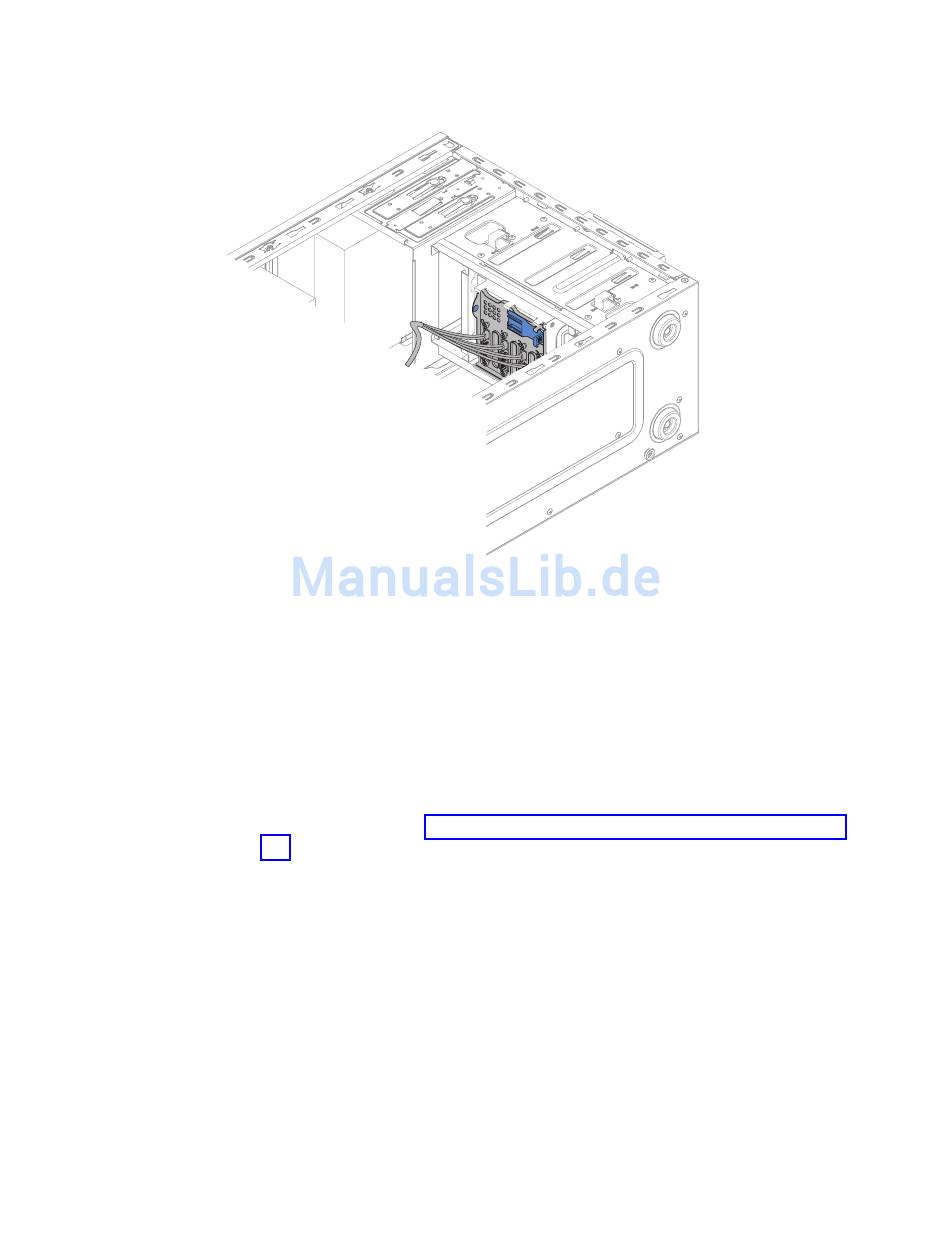

Abbildung 142. Festplattenlaufwerkgehäuse halb in das Gehäuse für 4U-Servermodell mit
nicht Host-Swap-fähigen Netzteilen schieben
262
System x3100 M5 Typ 5457: Installations- und Servicehandbuch
4. Schieben Sie das Festplattenlaufwerkgehäuse in die Öffnung an der Vordersei-
te des Gehäuses bis zur Hälfte ein.
5. Schließen Sie die Netzkabel der Festplattenlaufwerke an der Rückwand an
(Anschluss P3 an Position 3, Anschluss P4 an Position 4, Anschluss P5 an Po-
sition 5 und Anschluss P6 an Position 6).
6. Schließen Sie die Signalkabel der Festplattenlaufwerke an die SATA-Anschlüs-
se auf der Systemplatine oder an den Anschluss auf dem Adapter (sofern ins-
talliert) an.
Anmerkung: Im LSI-RAID-Dienstprogramm stellt SATA 1 das Festplattenlauf-
werk in Laufwerkposition 2 und SATA 2 das Festplattenlaufwerk in Laufwerk-
position 1 dar (siehe „Simple-Swap-Festplattenlaufwerk ersetzen" auf Seite
242).
In den folgenden Abbildungen sind die SATA-Anschlüsse auf der Systempla-
tine dargestellt:
