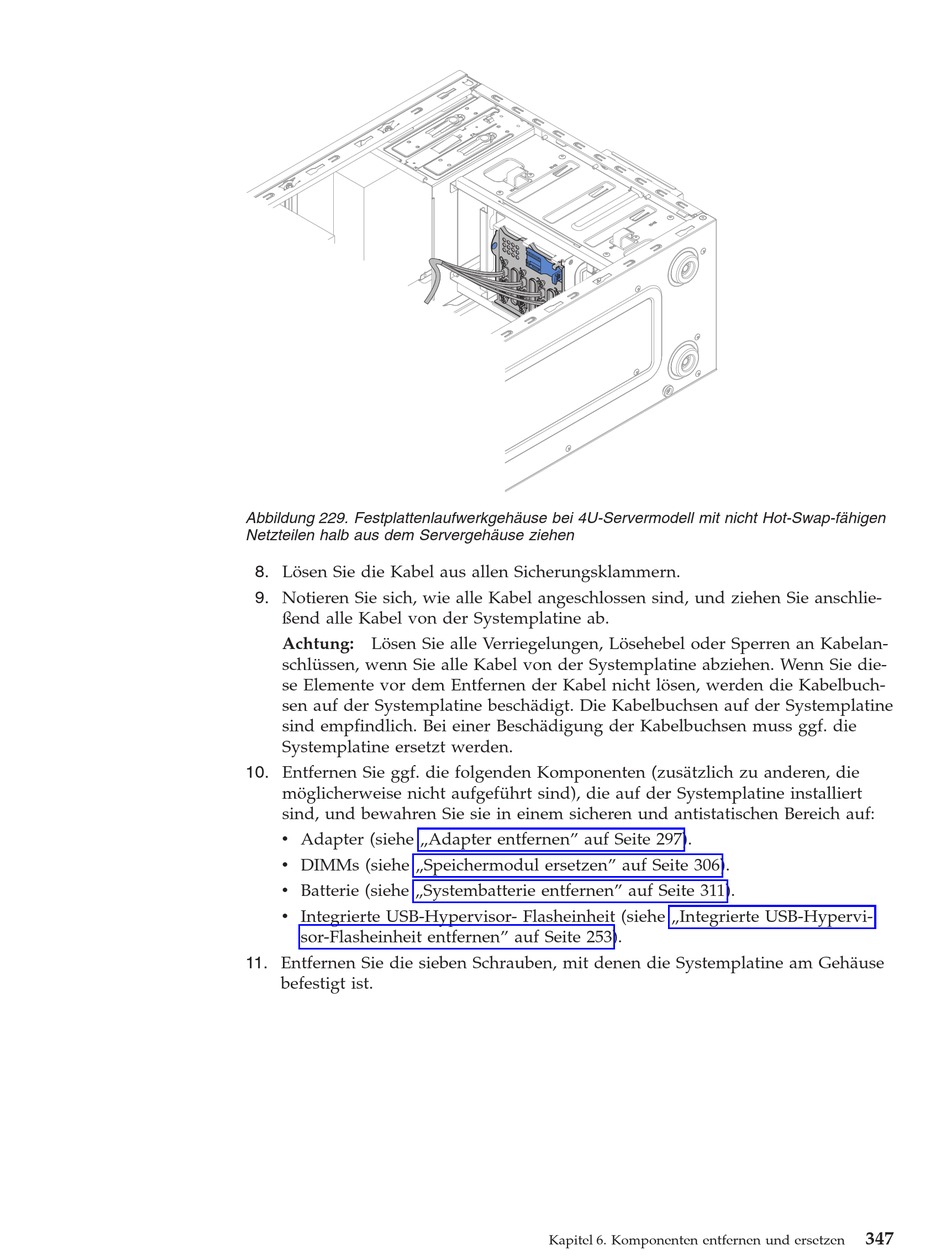

Abbildung 229. Festplattenlaufwerkgehäuse bei 4U-Servermodell mit nicht Hot-Swap-fähigen
Netzteilen halb aus dem Servergehäuse ziehen
8. Lösen Sie die Kabel aus allen Sicherungsklammern.
9. Notieren Sie sich, wie alle Kabel angeschlossen sind, und ziehen Sie anschlie-
ßend alle Kabel von der Systemplatine ab.
Achtung: Lösen Sie alle Verriegelungen, Lösehebel oder Sperren an Kabelan-
schlüssen, wenn Sie alle Kabel von der Systemplatine abziehen. Wenn Sie die-
se Elemente vor dem Entfernen der Kabel nicht lösen, werden die Kabelbuch-
sen auf der Systemplatine beschädigt. Die Kabelbuchsen auf der Systemplatine
sind empfindlich. Bei einer Beschädigung der Kabelbuchsen muss ggf. die
Systemplatine ersetzt werden.
10. Entfernen Sie ggf. die folgenden Komponenten (zusätzlich zu anderen, die
möglicherweise nicht aufgeführt sind), die auf der Systemplatine installiert
sind, und bewahren Sie sie in einem sicheren und antistatischen Bereich auf:
v Adapter (siehe „Adapter entfernen" auf Seite 297).
v DIMMs (siehe „Speichermodul ersetzen" auf Seite 306).
v Batterie (siehe „Systembatterie entfernen" auf Seite 311).
v Integrierte USB-Hypervisor- Flasheinheit (siehe „Integrierte USB-Hypervi-
sor-Flasheinheit entfernen" auf Seite 253).
11. Entfernen Sie die sieben Schrauben, mit denen die Systemplatine am Gehäuse
befestigt ist.
Kapitel 6. Komponenten entfernen und ersetzen
347
