Serverkomponenten
In diesem Abschnitt sind die Hauptkomponenten des Servers dargestellt.

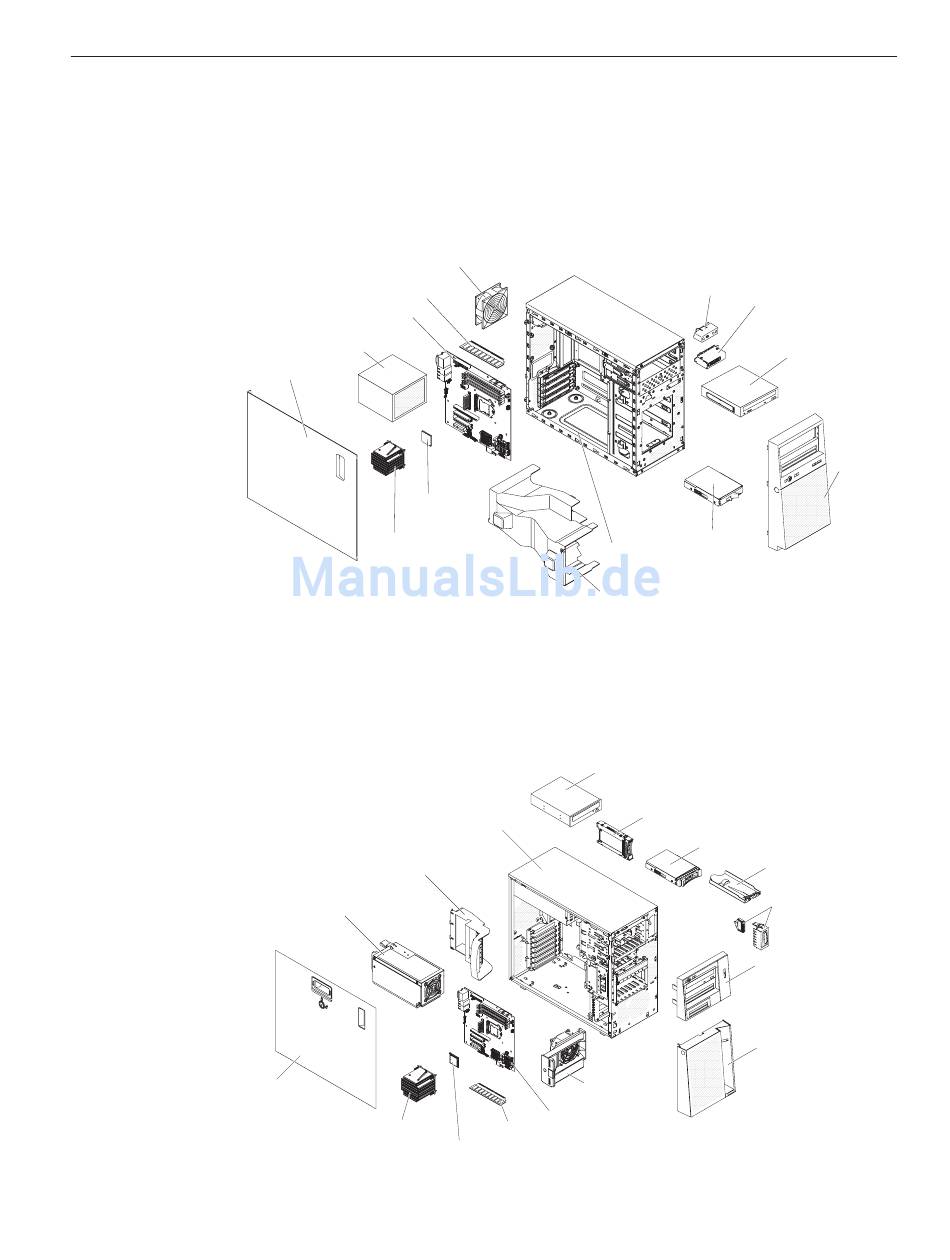

In der folgenden Abbildung sind die Serverkomponenten in 4U-Servermodellen
mit nicht Hot-Swap-fähigen Netzteilen dargestellt. Die Abbildungen in diesem Do-
kument weichen möglicherweise geringfügig von Ihrer Hardware ab.
Abbildung 12. Serverkomponenten für 4U-Servermodelle mit nicht Hot-Swap-fähigen
Netzteilen
In der folgenden Abbildung sind die Serverkomponenten in 5U-Servermodellen
mit Hot-Swap-fähigen Netzteilen dargestellt. Die Abbildungen in diesem Doku-
ment weichen möglicherweise geringfügig von Ihrer Hardware ab.
Seitenabdeckung
mit Sperrvorrichtung
Abbildung 13. Serverkomponenten für 5U-Servermodelle mit Hot-Swap-fähigen Netzteilen
Systemlüfter (Rückseite)
Speicher
Systemplatine
Netzteil
(fest)
Baugruppe für
Seitenabdeckung
Mikroprozessor
Kühlkörper
Hintere Halterung für
5U-Gehäuse (Adapter)
Netzteil
(redundant)
Kühlkörper
Mikroprozessor
4U-Gehäuse
Luftführung
DVD-ROM-Laufwerk
5U-Gehäuse
Lüfterkanal für
Festplattenlaufwerk
Systemplatine
Speicher
Kapitel 2. Zusatzeinrichtungen installieren
Baugruppe mit der Bediener-
informationsanzeige
Baugruppe des
USB-Anschlusses
an der Vorderseite
DVD-ROM-Laufwerk
Festplatten-
laufwerk
Hot-Swap-Festplattenlaufwerk
(2,5 Zoll)
Hot-Swap-Festplattenlaufwerk
(3,5 Zoll)
Baugruppe mit der Bediener-
informationsanzeige
Baugruppe des
USB-Anschlusses
an der Vorderseite
Frontblende (obere)
Frontblende (untere)
Frontblende
31
