Interne Anschlüsse auf der Systemplatine

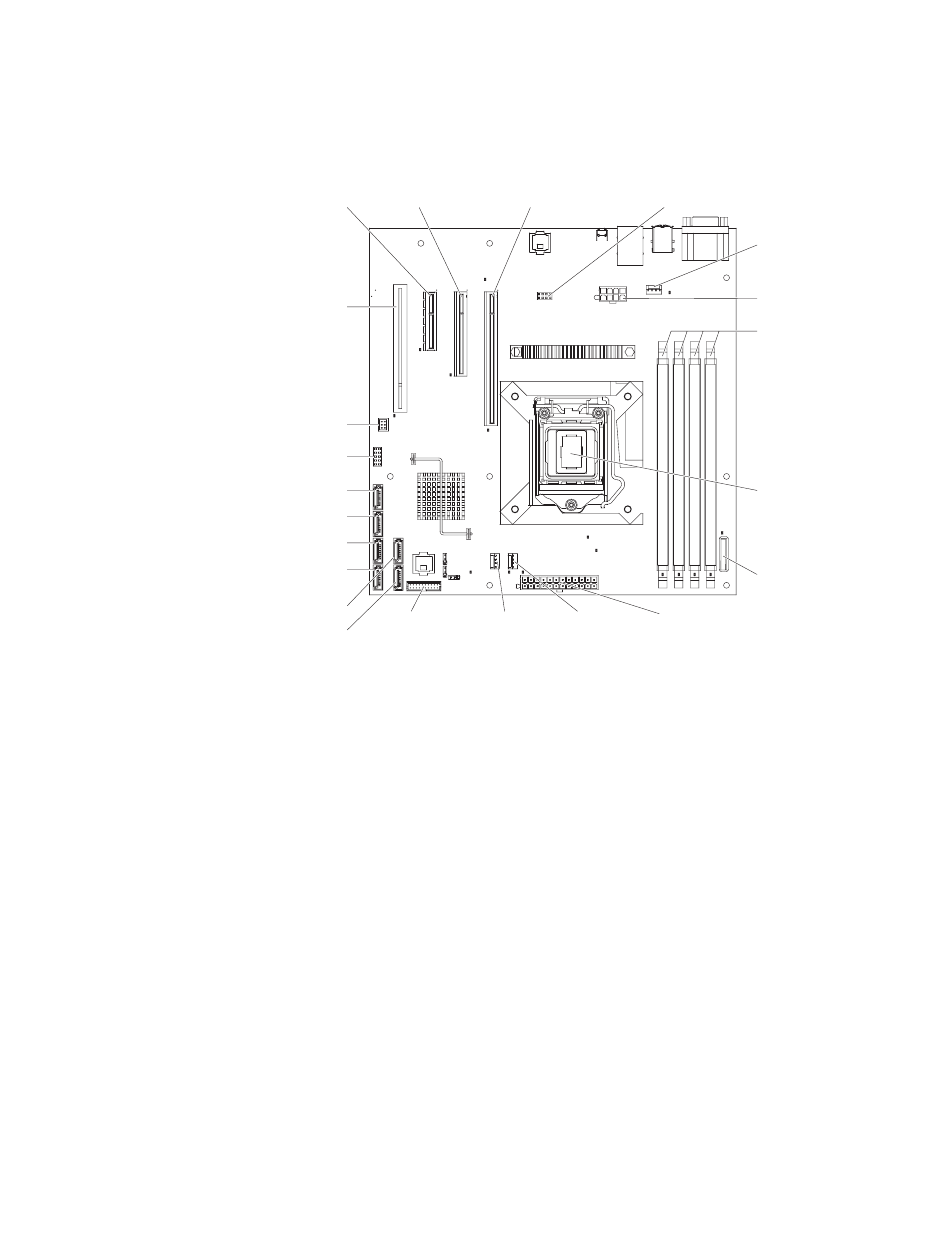

In der folgenden Abbildung sind die internen Anschlüsse auf der Systemplatine dar-
gestellt.
Anschluss für
internes optionales
USB-Bandlaufwerk
USB-Anschluss an
der Vorderseite
18
System x3100 M3 Typ 4253: Installations- und Benutzerhandbuch
Steckplatz 2
PCIe2 x8
(8, 4, 1)
Steckplatz 3
25 W
PCIe2 x4
(4, 1)
25 W
Steckplatz 4
PCI 32 Bit,
33 MHz
SATA-Anschluss 5
SATA-Anschluss 4
SATA-Anschluss 3
SATA-Anschluss 2
SATA-Anschluss 1
Anschluss
SATA-Anschluss 0
für Bediener-
informations-
anzeige
Steckplatz 1
PCIe2 x16
Optionaler Virtual
(8, 4, 1)
Media Key-Anschluss
25 W
Lüfteranschluss CPU-Lüfter-
für Festplatten- anschluss
laufwerk
Systemlüfter-
anschluss
CPU-Netzteil-
anschluss
DIMMs 4-1
Mikroprozessor
Batterie
Hauptnetzstrom
