Tabelle 6. Systemaktivitätsanzeigen (Forts.)
Anzeige
IMM2-Überwachungssignal

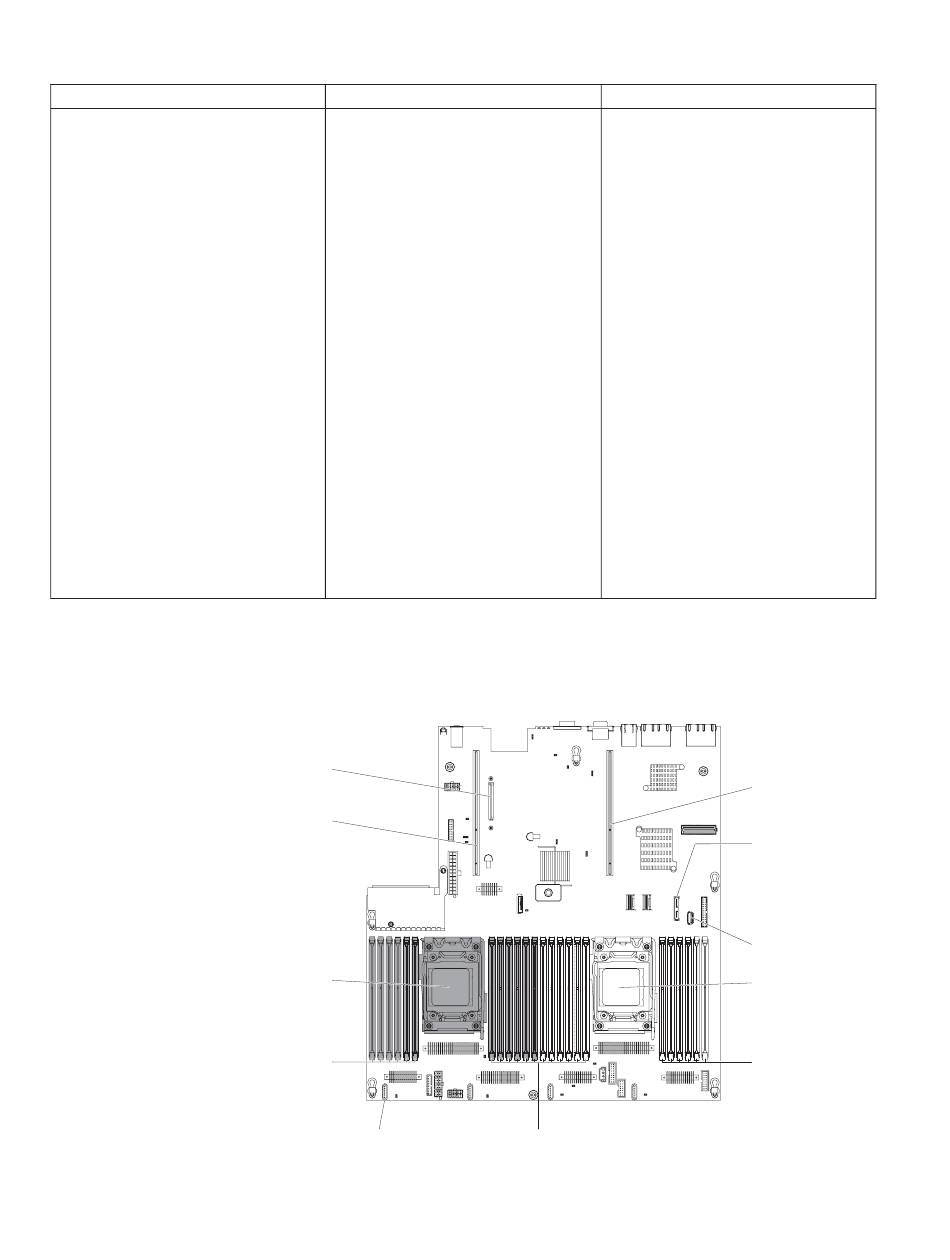

Systemplatinenanschlüsse für Zusatzeinrichtungen
In der folgenden Abbildung sind die Anschlüsse für vom Benutzer installierbare Zu-
satzeinrichtungen auf der Systemplatine dargestellt.
Anschluss für optionale
10G-Ethernet-Karte
42
System x3650 M4 Typ 7915: Installations- und Benutzerhandbuch
Beschreibung
Bootprozess für IMM2-
Überwachungssignal.
Anschluss 2 für optionale
PCI-Adapterkarte
Mikroprozessor 2
DIMM 19-24
Anschluss für Lüfter 4
Maßnahme
Die folgenden Schritte beschreiben
die verschiedenen Stufen der
Reihenfolgeplanung für das IMM2-
Überwachungssignal.
1. Wenn diese Anzeige schnell blinkt
(etwa 4 Hz), befindet sich der
IMM2-Code im Ladeprozess.
2. Wenn diese Anzeige vorüberge-
hend erlischt, wurde der IMM2-
Code vollständig geladen.
3. Wenn diese Anzeige vorüberge-
hend erlischt und dann langsam
blinkt (etwa 1 Hz), ist das IMM2
voll betriebsbereit. Sie können
nun den Netzschalter drücken, um
den Server einzuschalten.
4. Wenn diese Anzeige nicht inner-
halb von 30 Sekunden nach dem
Anschließen des Servers an eine
Stromquelle blinkt, gehen Sie wie
folgt vor:
a. (Nur für qualifizierte Techniker)
Ersetzen Sie die Systempla-
tine.
DIMM 7-18
Anschluss für optionale
PCI-Adapterkarte
Anschluss für
optisches Laufwerk
Anschluss für
USB-Bandlaufwerk
Mikroprozessor 1
DIMM 1-6
