Funktion "Light Path Diagnostics - IBM System x3100 M5 Installationshandbuch

Typ 5457
Inhaltsverzeichnis

Werbung

v Fehlerbehebung nach Symptom
In diesen Tabellen sind Fehlersymptome sowie Maßnahmen zur Fehlerbehebung
aufgeführt. Weitere Informationen hierzu finden Sie im Abschnitt „Fehlerbehe-
bung nach Symptom" auf Seite 155.

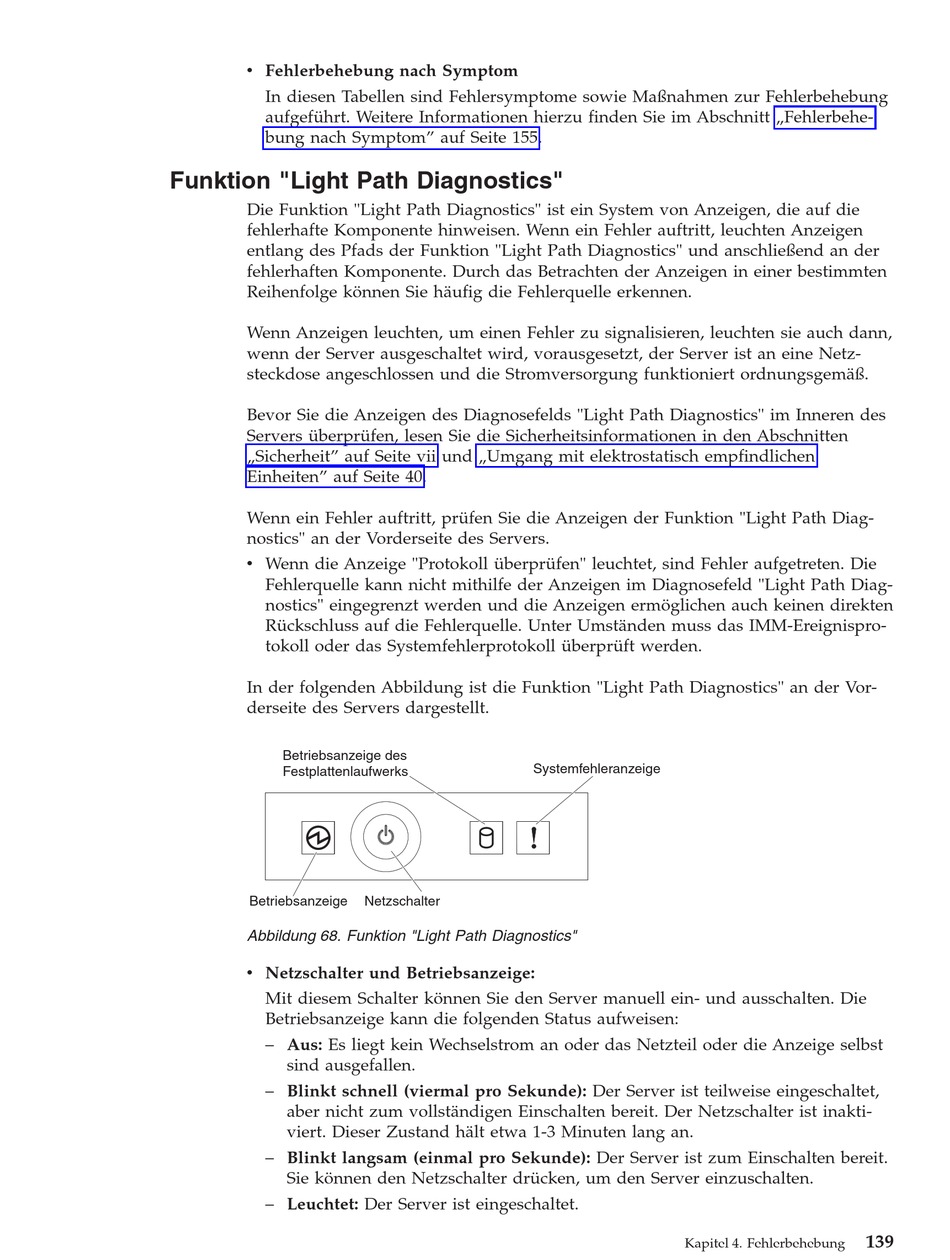

Funktion "Light Path Diagnostics"

Die Funktion "Light Path Diagnostics" ist ein System von Anzeigen, die auf die
fehlerhafte Komponente hinweisen. Wenn ein Fehler auftritt, leuchten Anzeigen
entlang des Pfads der Funktion "Light Path Diagnostics" und anschließend an der
fehlerhaften Komponente. Durch das Betrachten der Anzeigen in einer bestimmten
Reihenfolge können Sie häufig die Fehlerquelle erkennen.
Wenn Anzeigen leuchten, um einen Fehler zu signalisieren, leuchten sie auch dann,
wenn der Server ausgeschaltet wird, vorausgesetzt, der Server ist an eine Netz-
steckdose angeschlossen und die Stromversorgung funktioniert ordnungsgemäß.
Bevor Sie die Anzeigen des Diagnosefelds "Light Path Diagnostics" im Inneren des
Servers überprüfen, lesen Sie die Sicherheitsinformationen in den Abschnitten
„Sicherheit" auf Seite vii und „Umgang mit elektrostatisch empfindlichen
Einheiten" auf Seite 40.
Wenn ein Fehler auftritt, prüfen Sie die Anzeigen der Funktion "Light Path Diag-
nostics" an der Vorderseite des Servers.
v Wenn die Anzeige "Protokoll überprüfen" leuchtet, sind Fehler aufgetreten. Die
Fehlerquelle kann nicht mithilfe der Anzeigen im Diagnosefeld "Light Path Diag-
nostics" eingegrenzt werden und die Anzeigen ermöglichen auch keinen direkten
Rückschluss auf die Fehlerquelle. Unter Umständen muss das IMM-Ereignispro-
tokoll oder das Systemfehlerprotokoll überprüft werden.
In der folgenden Abbildung ist die Funktion "Light Path Diagnostics" an der Vor-
derseite des Servers dargestellt.
Betriebsanzeige des
Festplattenlaufwerks
Betriebsanzeige
Abbildung 68. Funktion "Light Path Diagnostics"
v Netzschalter und Betriebsanzeige:
Mit diesem Schalter können Sie den Server manuell ein- und ausschalten. Die
Betriebsanzeige kann die folgenden Status aufweisen:
– Aus: Es liegt kein Wechselstrom an oder das Netzteil oder die Anzeige selbst
sind ausgefallen.
– Blinkt schnell (viermal pro Sekunde): Der Server ist teilweise eingeschaltet,
aber nicht zum vollständigen Einschalten bereit. Der Netzschalter ist inakti-
viert. Dieser Zustand hält etwa 1-3 Minuten lang an.
– Blinkt langsam (einmal pro Sekunde): Der Server ist zum Einschalten bereit.
Sie können den Netzschalter drücken, um den Server einzuschalten.
– Leuchtet: Der Server ist eingeschaltet.
Systemfehleranzeige
Netzschalter
Kapitel 4. Fehlerbehebung
139
